エンクロージャー・ファン・モジュールの取り外し

このセクションの手順に従って、ファン・モジュールを取り外します。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。ラックからのノードの取り外しを参照してください。

手順

1. このタスクの準備をします。
   1. 中央トップ・カバーを取り外します。中央トップ・カバーの取り外し を参照してください。
   2. エアー・バッフルを取り外します。エアー・バッフルの取り外し を参照してください。
   3. ノードからファン制御ボードの電源ケーブルを外します。コネクターの位置を確認するには、背面 I/O コネクターを参照してください。
   4. 安全カバーを取り外します。安全カバーの取り外しを参照してください。
2. ファン・モジュールを取り外します。

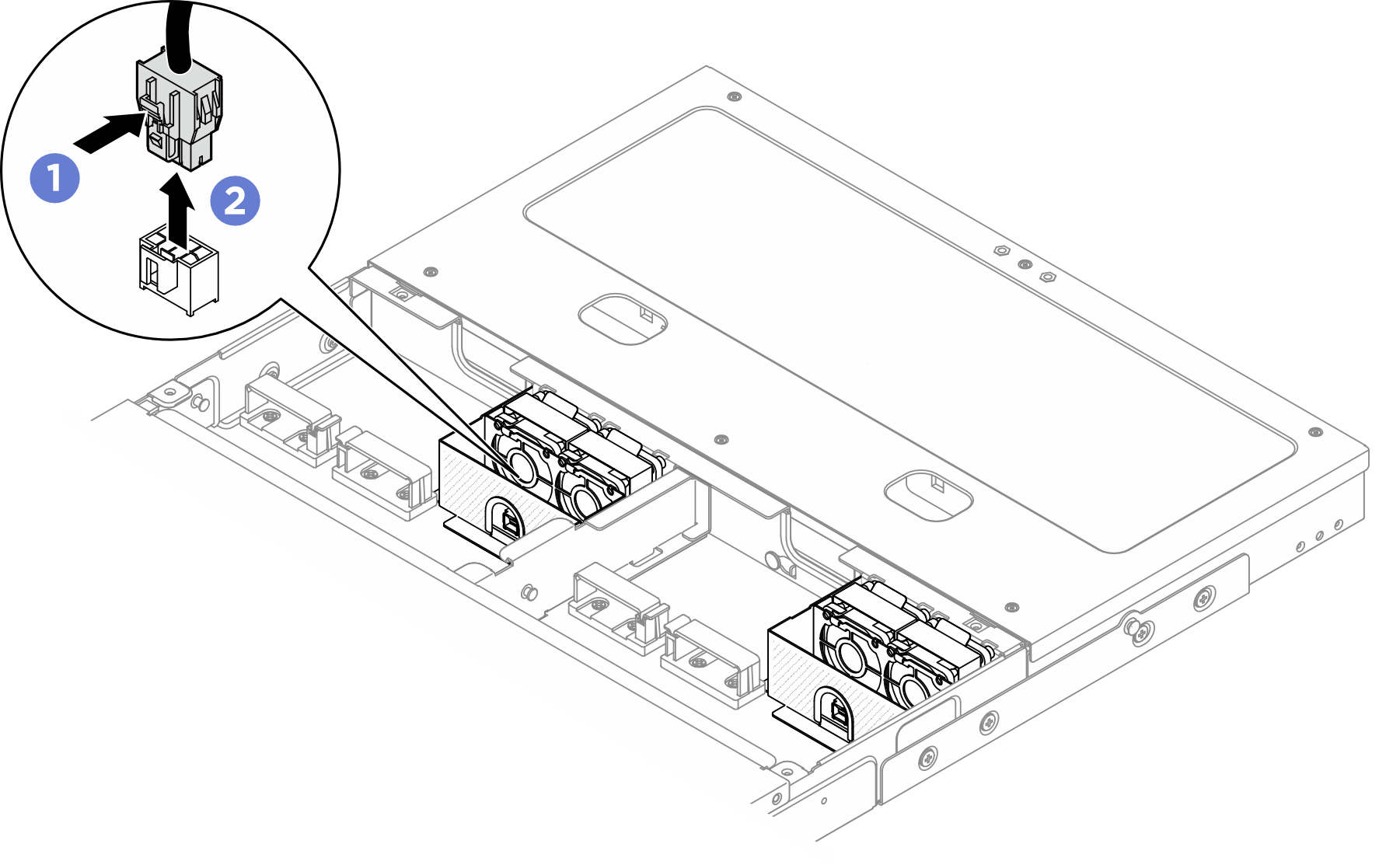

   1. ファン・ケーブル・ラッチを押し続けます。
   2. ファン制御ボードからファン・ケーブルを外します。
      図 1. ファン・モジュールの取り外し

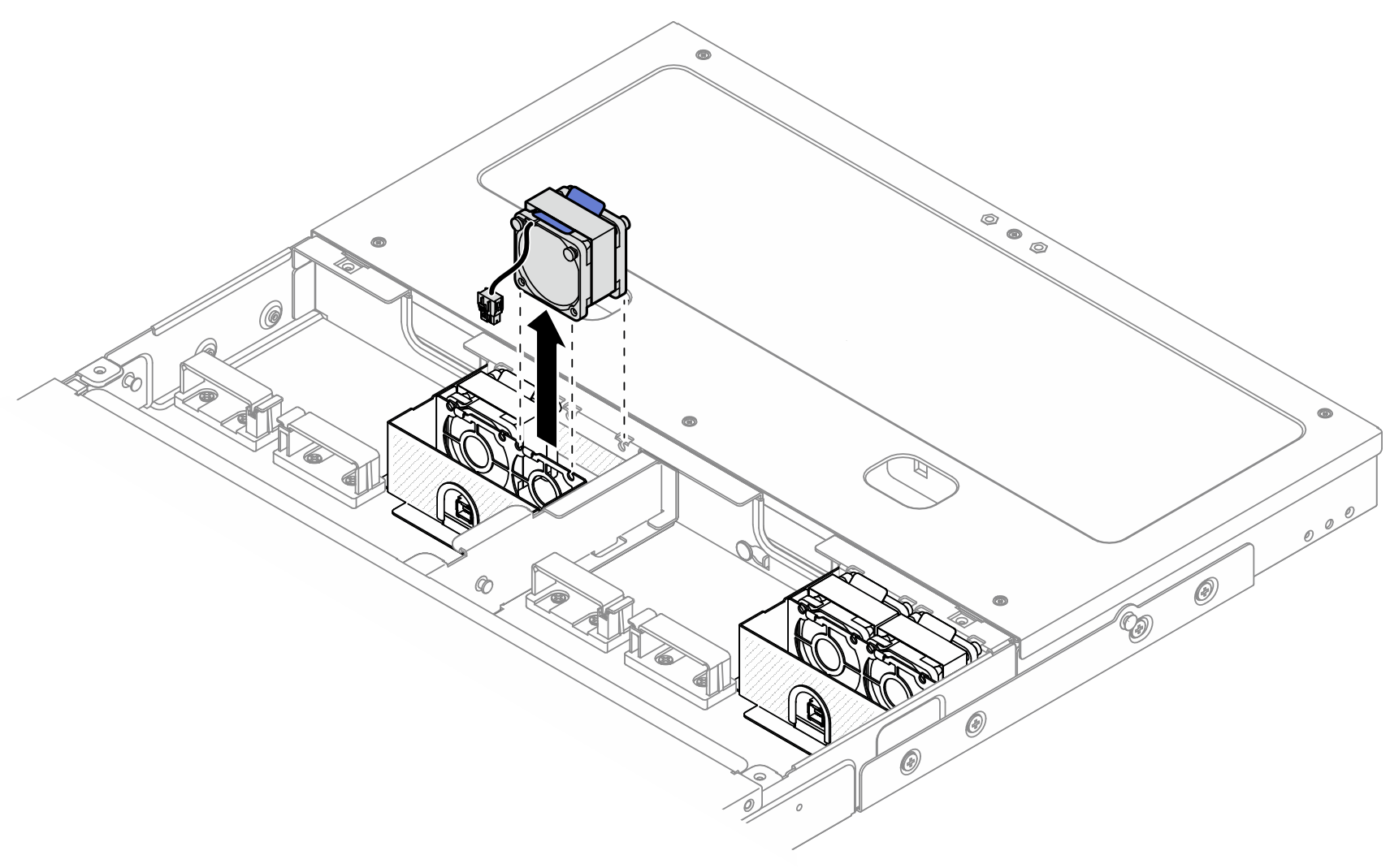

3. ファン・モジュールの上部にある青いマイラーの両側を持ちます。次に、ファン・モジュールをファン・ケージから引き出します。
   図 2. ファン・モジュールの取り外し
