卸下機體風扇模組

請依照本節中的指示卸下風扇模組。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱從機架卸下節點。

程序

1. 為此作業做好準備。
   1. 卸下中間上蓋。請參閱卸下中間上蓋。
   2. 卸下空氣擋板。請參閱卸下空氣擋板。
   3. 從節點拔下風扇控制板電源線。請參閱 背面 I/O 接頭中的背面 I/O 接頭以找到接頭。
   4. 卸下安全蓋板。請參閱卸下安全蓋板。
2. 卸下風扇模組。

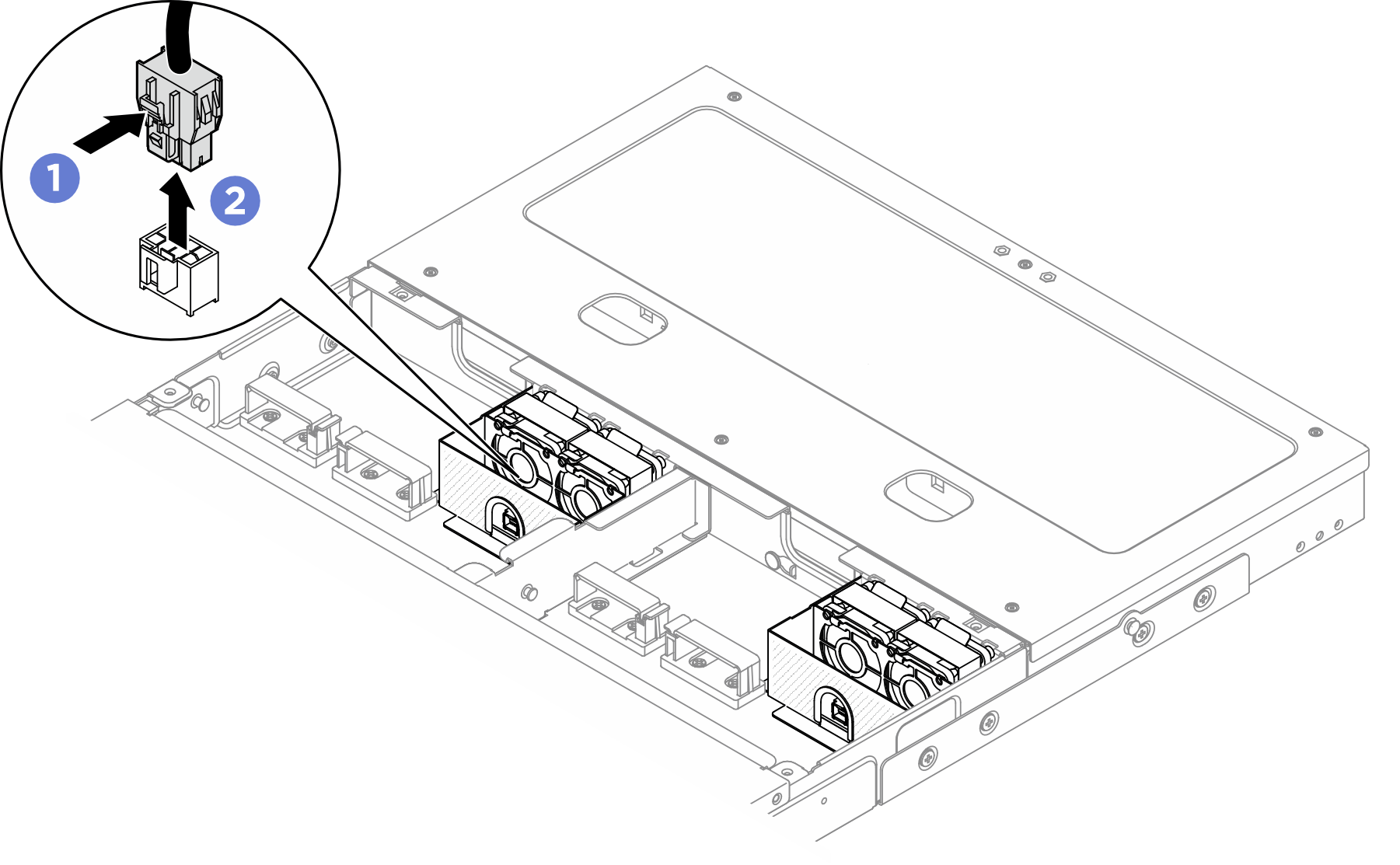

   1. 按住風扇纜線閂鎖。
   2. 從風扇控制板拔掉風扇纜線。
      圖 1. 卸下風扇模組

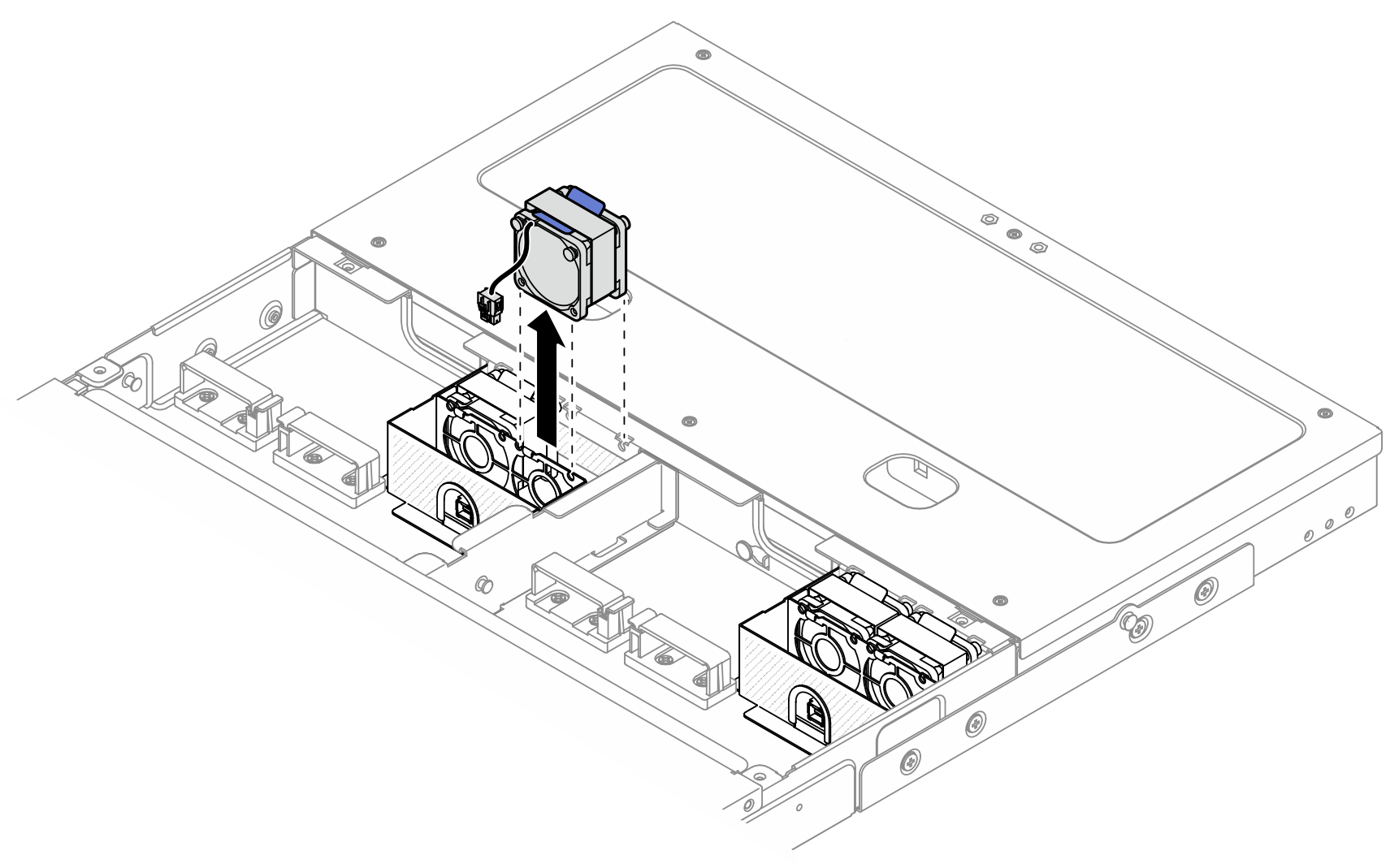

3. 握住風扇模組頂部的藍色聚酯薄膜的兩側；然後，將風扇模組從風扇機盒中拉出。
   圖 2. 卸下風扇模組
