安裝機體風扇模組

請依照本節中的指示安裝風扇模組。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

  1. 在機體中找出要安裝風扇模組的風扇插槽。如需詳細資料，請參閱系統風扇編號。
  2. 將風扇模組對齊風扇插槽，然後將風扇模組向下放入風扇插槽中。

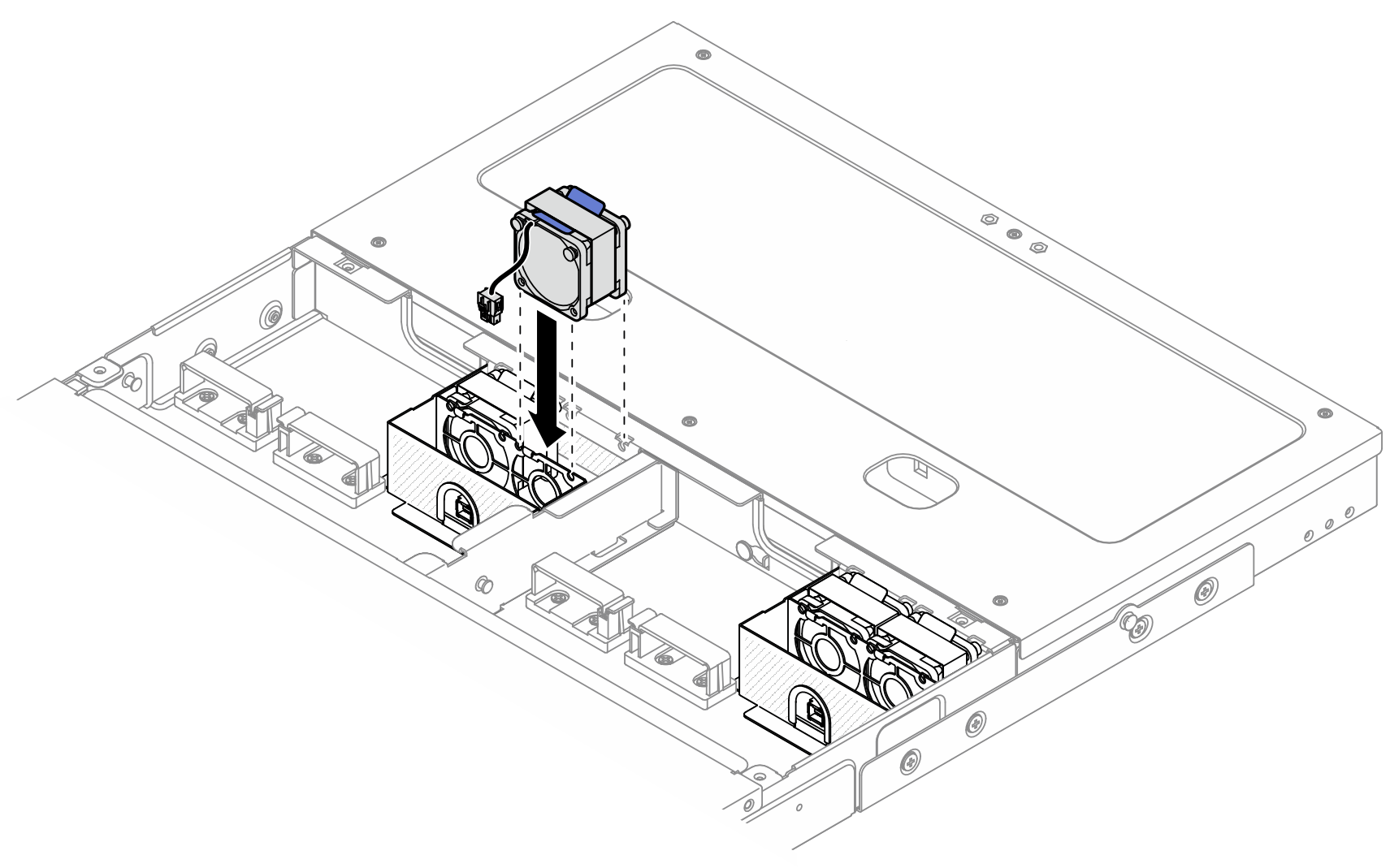

    圖 1. 安裝風扇模組

  3. 將風扇電源線連接到風扇控制板。若要找出接頭，請參閱 ThinkEdge SE100 機體內部纜線佈線手冊。
    圖 2. 連接風扇電源線

在您完成之後

  1. 安裝安全蓋板。請參閱安裝安全蓋板。
  2. 重新連接風扇控制板電源線。請參閱 ThinkEdge SE100 機體內部纜線佈線手冊。
  3. 安裝空氣擋板。請參閱安裝空氣擋板。
  4. 安裝中間上蓋。請參閱安裝中間上蓋。
  5. 完成零件更換。請參閱完成零件更換。
