Instalar um módulo de ventilador do gabinete

Siga as instruções nesta seção para instalar um módulo de ventilador.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.

Procedimento

1. Localize o slot do ventilador no gabinete para instalar o módulo do ventilador. Consulte Numeração dos ventiladores do sistema para obter mais detalhes.
2. Alinhe o módulo do com o respectivo slot; em seguida, abaixe o módulo no slot.

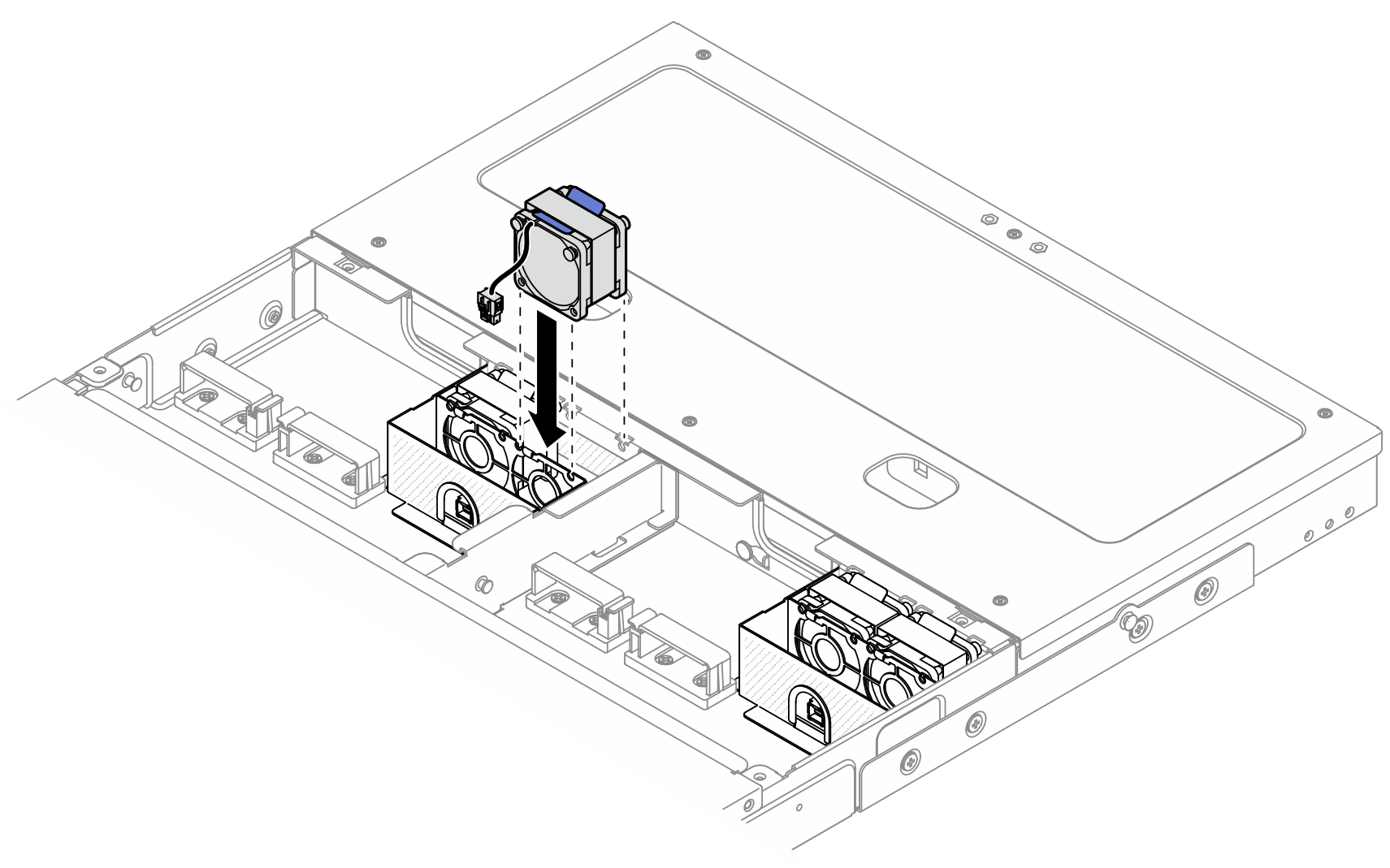

   Figura 1. Instalando o módulo de ventilador


3. Conecte o cabo de alimentação do ventilador à placa de controle do ventilador. Consulte Guia de roteamento de cabos internos do gabinete ThinkEdge SE100 para localizar os conectores.

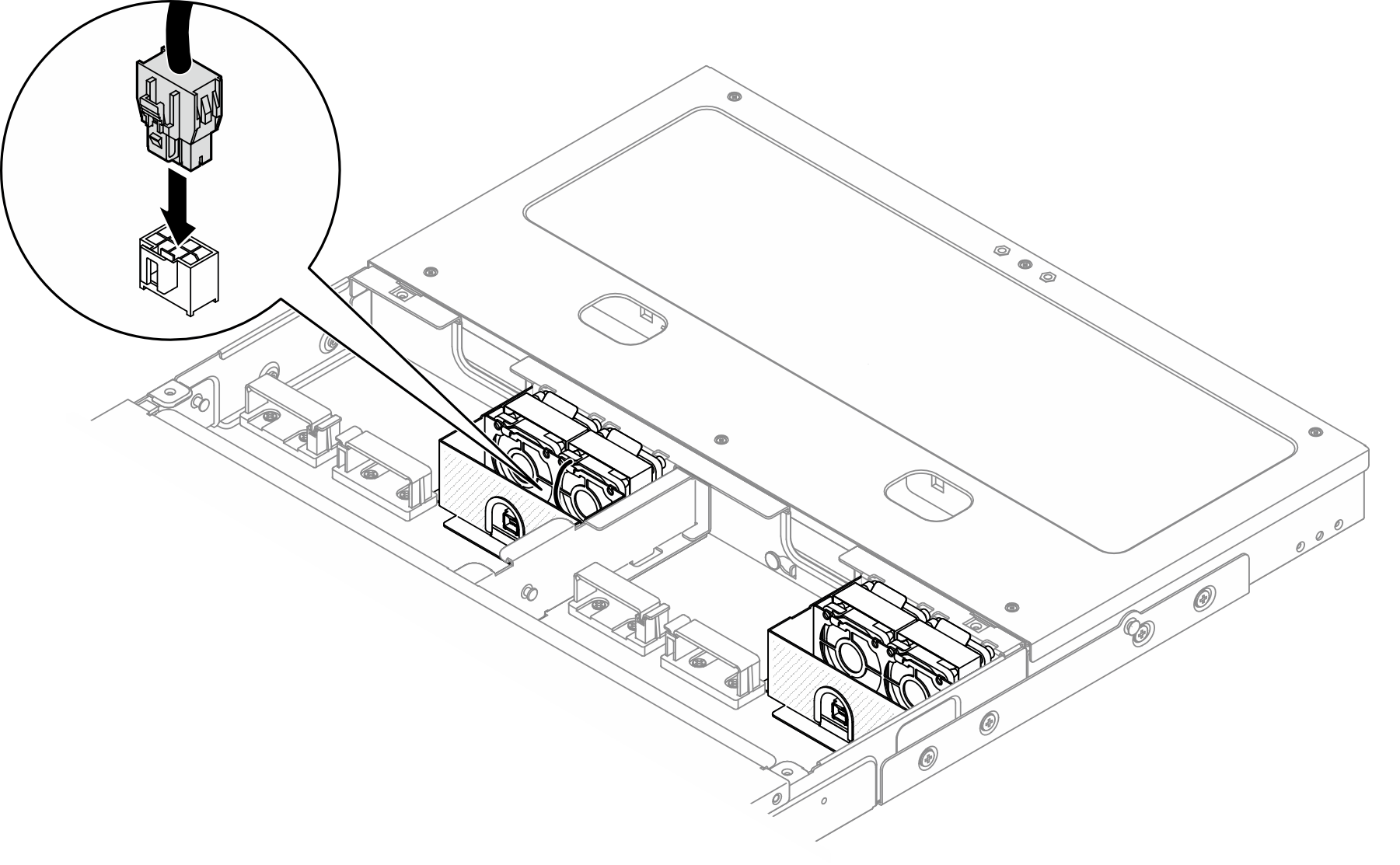

   Figura 2. Conectando o cabo de alimentação do ventilador
