ติดตั้งโมดูลพัดลมของช่องใส่
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโมดูลพัดลม
เกี่ยวกับงานนี้
S002
ข้อควรระวัง
ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ขั้นตอน

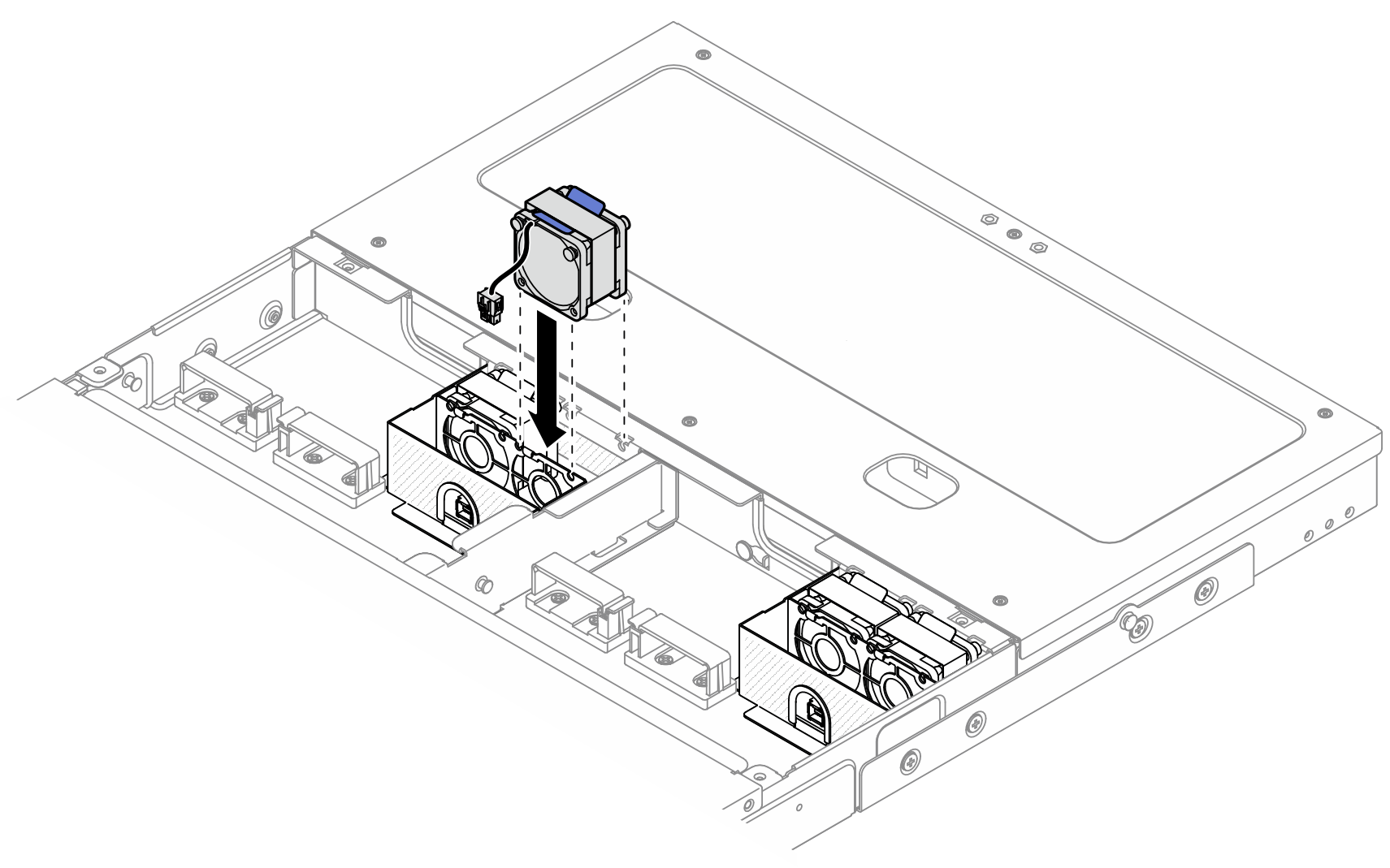

- จัดโมดูลพัดลมให้ตรงกับช่องพัดลใ จากนั้นวางโมดูลพัดลมลงในช่องพัดลมรูปที่ 1. การติดตั้งโมดูลพัดลม

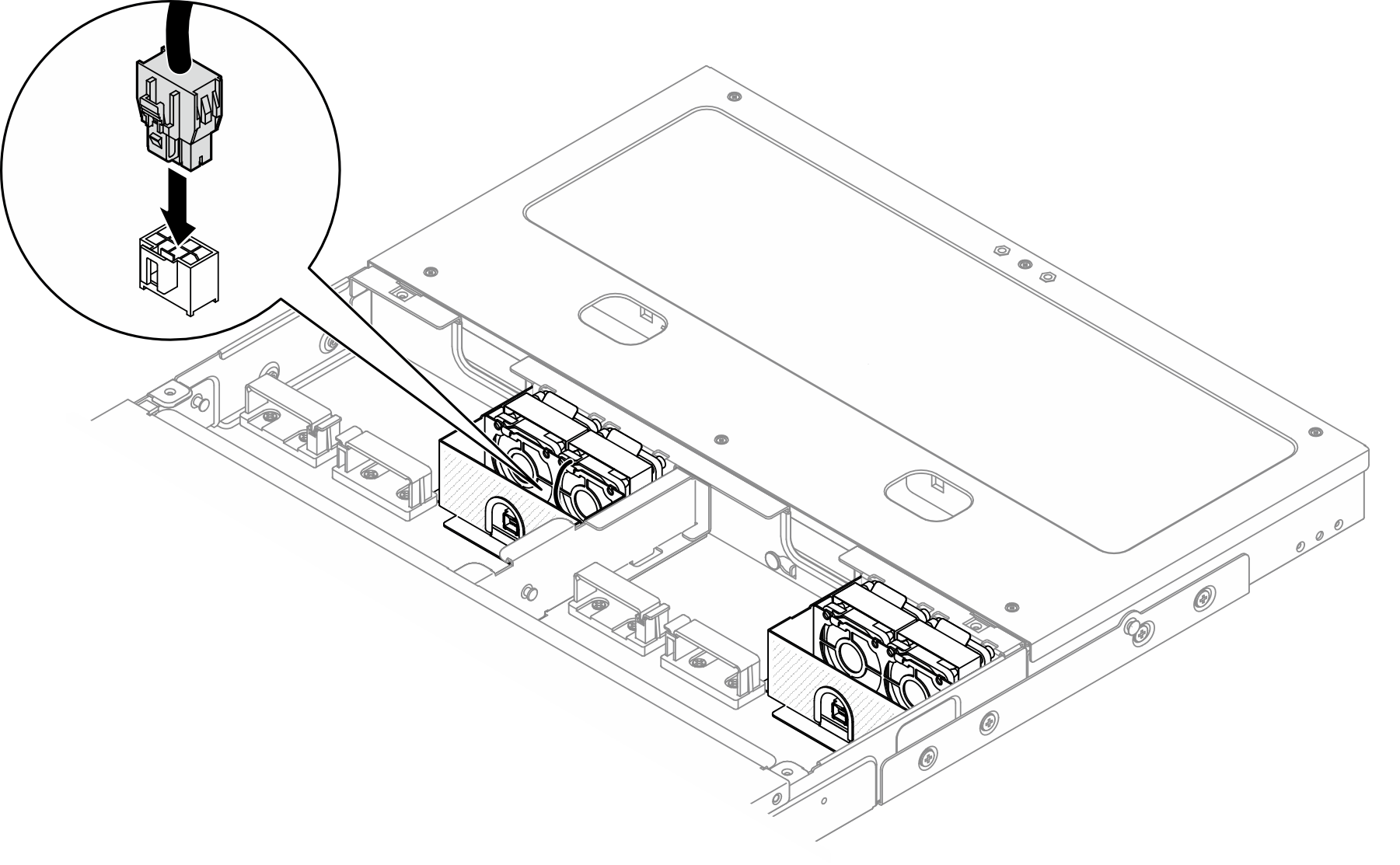

- ต่อสายไฟพัดลมเข้ากับแผงควบคุมพัดลม ดู คู่มือการเดินสายภายในสำหรับ ThinkEdge SE100 Enclosure เพื่อระบุตำแหน่งของขั้วต่อต่างๆรูปที่ 2. เชื่อมต่อสายไฟพัดลม
หลังจากดำเนินการเสร็จ
- ติดตั้งฝาครอบนิรภัย ดู ติดตั้งฝาครอบนิรภัย
- เชื่อมต่อสายไฟแผงควบคุมพัดลมอีกครั้ง ดู คู่มือการเดินสายภายในสำหรับ ThinkEdge SE100 Enclosure
- ติดตั้งแผ่นกั้นลม ดู ติดตั้งแผ่นกั้นลม
- ติดตั้งฝาครอบด้านบนตรงกลาง ดู ติดตั้งฝาครอบด้านบนตรงกลาง
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
