Instalación de un módulo de ventilador del alojamiento

Siga las instrucciones que aparecen en esta sección para instalar un módulo de ventilador.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Procedimiento

  1. Localice la ranura del ventilador en el alojamiento para instalar el módulo de ventilador. Consulte Numeración de los ventiladores del sistema para obtener información más detallada.
  2. Alinee el módulo de ventilador con la ranura del ventilador y, a continuación, baje el módulo de ventilador hacia la ranura del ventilador.

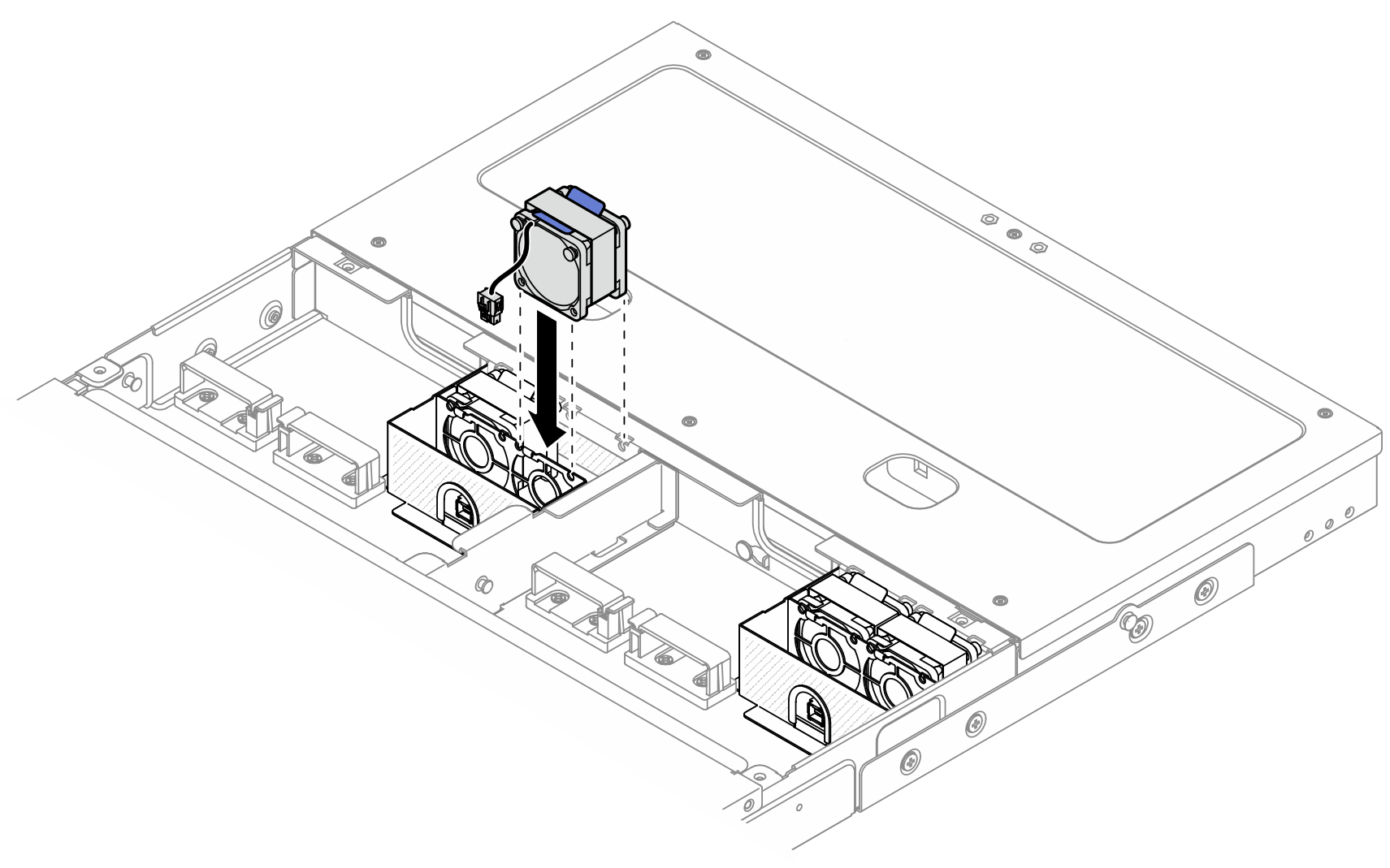

    Figura 1. Instalación del módulo de ventilador

  3. Conecte el cable de alimentación del ventilador a la placa de control del ventilador. Consulte Guía de disposición interna de los cables del alojamiento ThinkEdge SE100 para localizar los conectores.

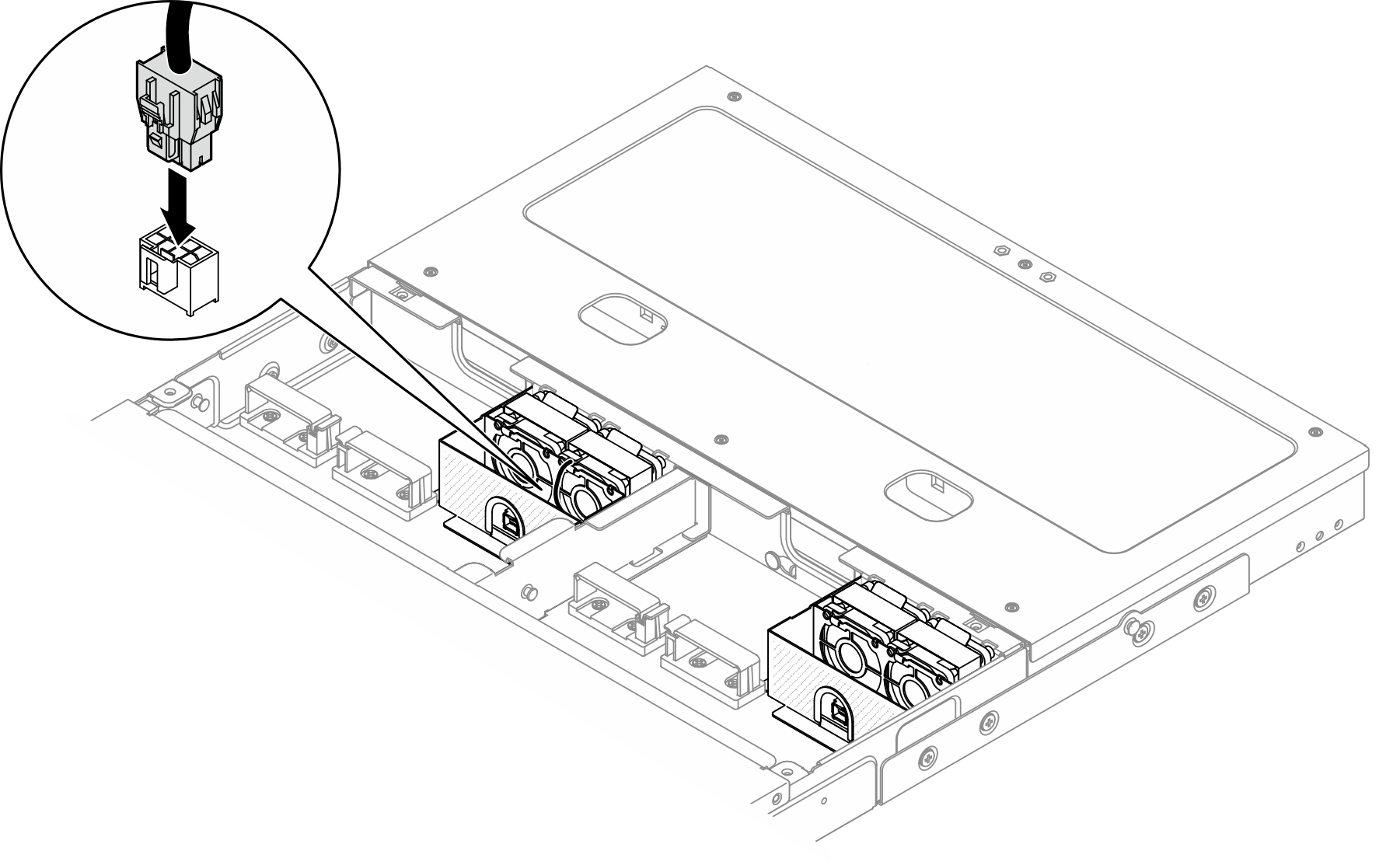

    Figura 2. Conexión del cable de alimentación del ventilador

Después de finalizar

  1. Instale la cubierta de seguridad. Consulte Instalación de la cubierta de seguridad.
  2. Vuelva a conectar el cable de alimentación de la placa de control del ventilador. Consulte Guía de disposición interna de los cables del alojamiento ThinkEdge SE100.
  3. Instale el deflector de aire. Consulte Instalación del deflector de aire.
  4. Instale la cubierta superior central. Consulte Instalación de la cubierta superior central.
  5. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
