Lüfterplatinenmodul entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüfterplatinenmodul zu entfernen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Knoten aus dem Rack entfernen.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie die mittlere obere Abdeckung. Siehe Mittlere obere Abdeckung entfernen.
   2. Entfernen Sie die Luftführung. Siehe Luftführung entfernen.
   3. Trennen Sie das Netzkabel der Lüfterplatine vom Knoten. Informationen zu den Positionen der Anschlüsse finden Sie unter E/A-Anschlüsse an der Rückseite.
   4. Entfernen Sie die Sicherheitsabdeckung. Siehe Sicherheitsabdeckung entfernen.
   5. Trennen Sie das Netzkabel des Lüftermoduls von der Lüfterplatine. Informationen zu den Positionen der Anschlüsse finden Sie unter ThinkEdge SE100 Gehäuse – Handbuch für interne Kabelführung.
2. Entfernen Sie das Lüfterplatinenmodul.
   1. Lösen Sie die Rändelschraube, mit der das Lüfterplatinenmodul befestigt ist, mit dem Schraubendreher.
   2. Bewegen Sie das Lüfterplatinenmodul, bis die Führungsstifte am Gehäuse in der großen Öffnung der Schlüssellochöffnungen sitzen. Heben Sie dann das Lüfterplatinenmodul an, um es zu entfernen.

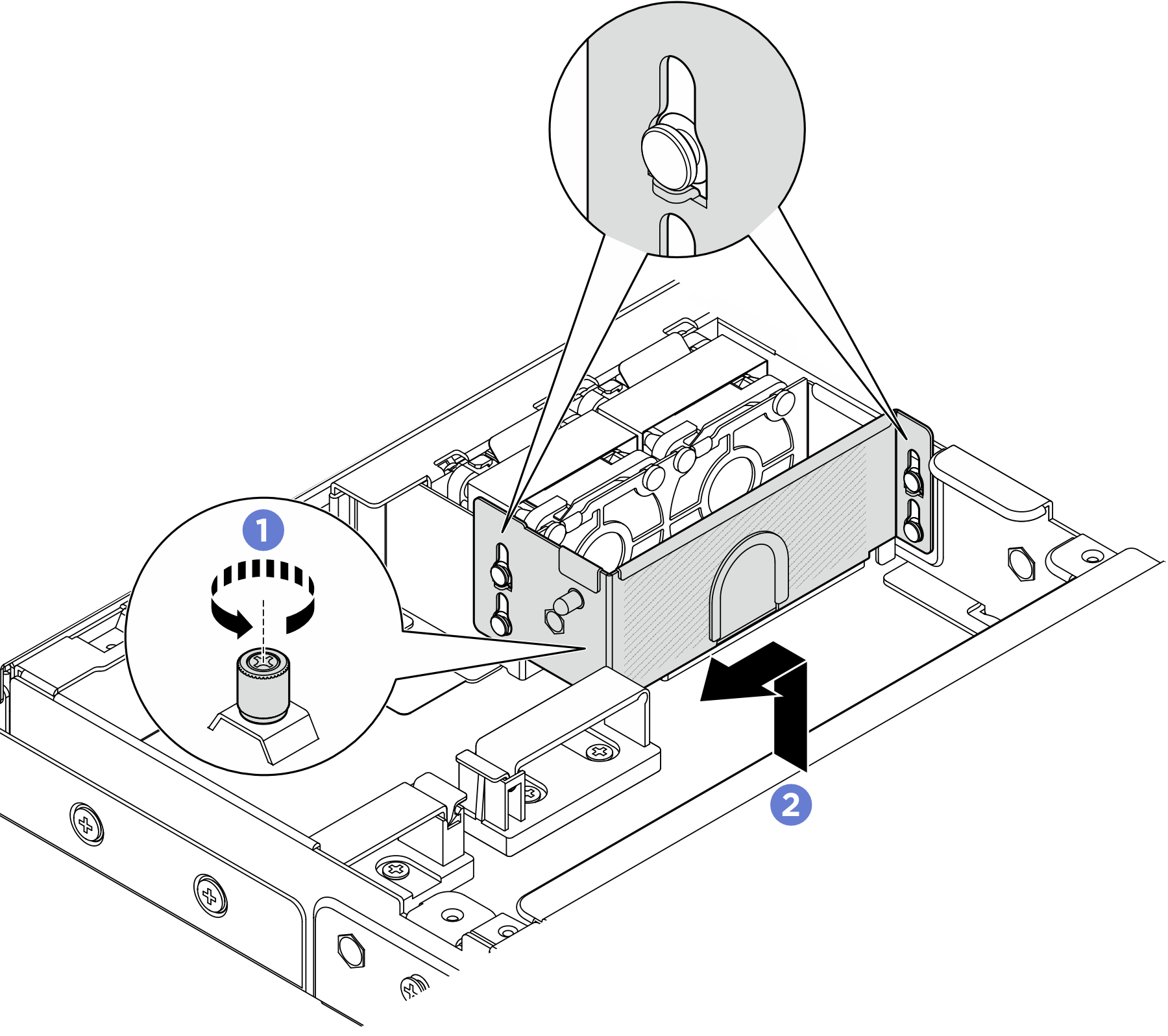

      Abbildung 1. Entfernen des Lüfterplatinenmoduls


3. Entfernen Sie die beiden Schrauben, mit denen die Lüfterplatine am Lüfterplatinenrahmen befestigt ist. Heben Sie dann die Lüfterplatine aus dem Rahmen heraus.

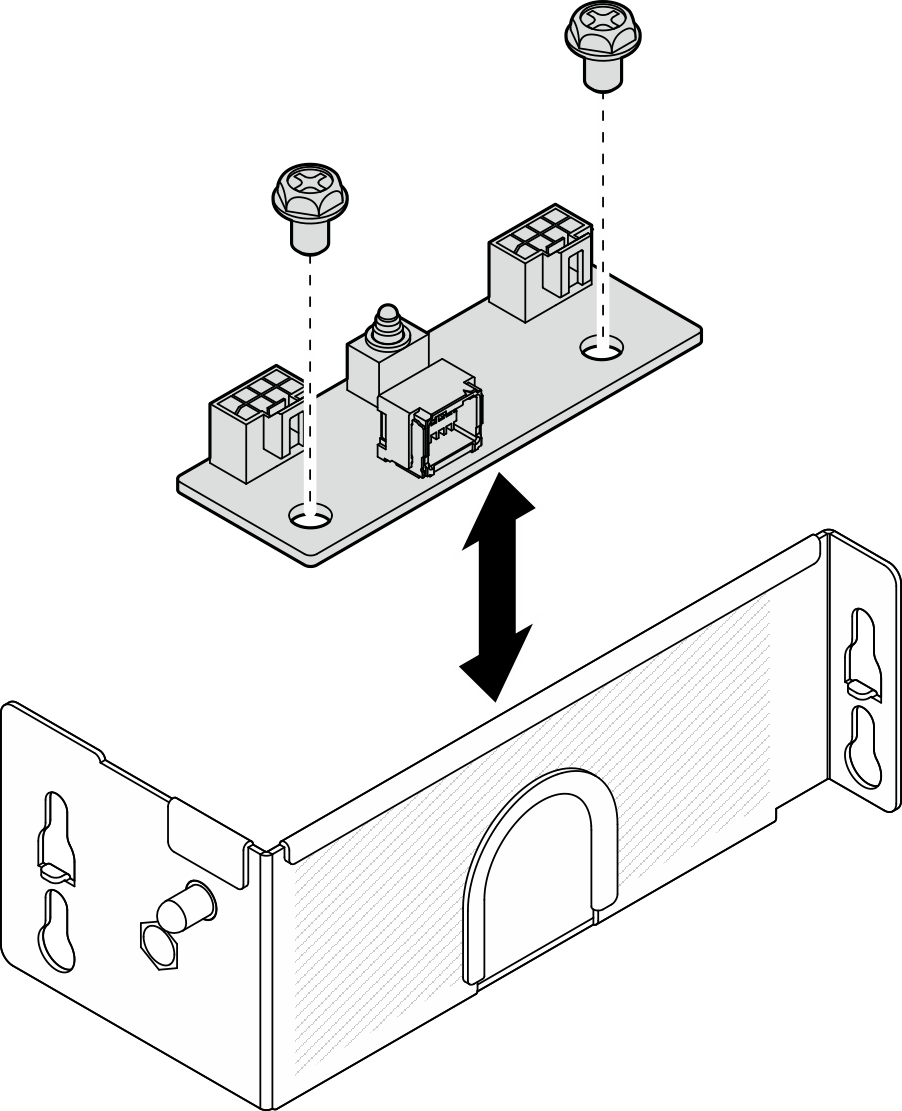

   Abbildung 2. Zerlegen der Lüfterplatine
