卸下風扇控制板模組

請依照本節中的指示卸下風扇控制板模組。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱從機架卸下節點。

程序

1. 為此作業做好準備。
   1. 卸下中間上蓋。請參閱卸下中間上蓋。
   2. 卸下空氣擋板。請參閱卸下空氣擋板。
   3. 從節點拔下風扇控制板電源線。請參閱 背面 I/O 接頭中的背面 I/O 接頭以找到接頭。
   4. 卸下安全蓋板。請參閱卸下安全蓋板。
   5. 從風扇控制板拔下風扇模組電源線。若要找出接頭，請參閱 ThinkEdge SE100 機體內部纜線佈線手冊。
2. 卸下風扇控制板模組。
   1. 使用螺絲起子鬆開固定風扇控制板模組的指旋螺絲。
   2. 滑動風扇控制板模組，直到機體上的導件插腳固定在鎖孔的大開口中；然後抬起風扇控制板模組以將其卸下。

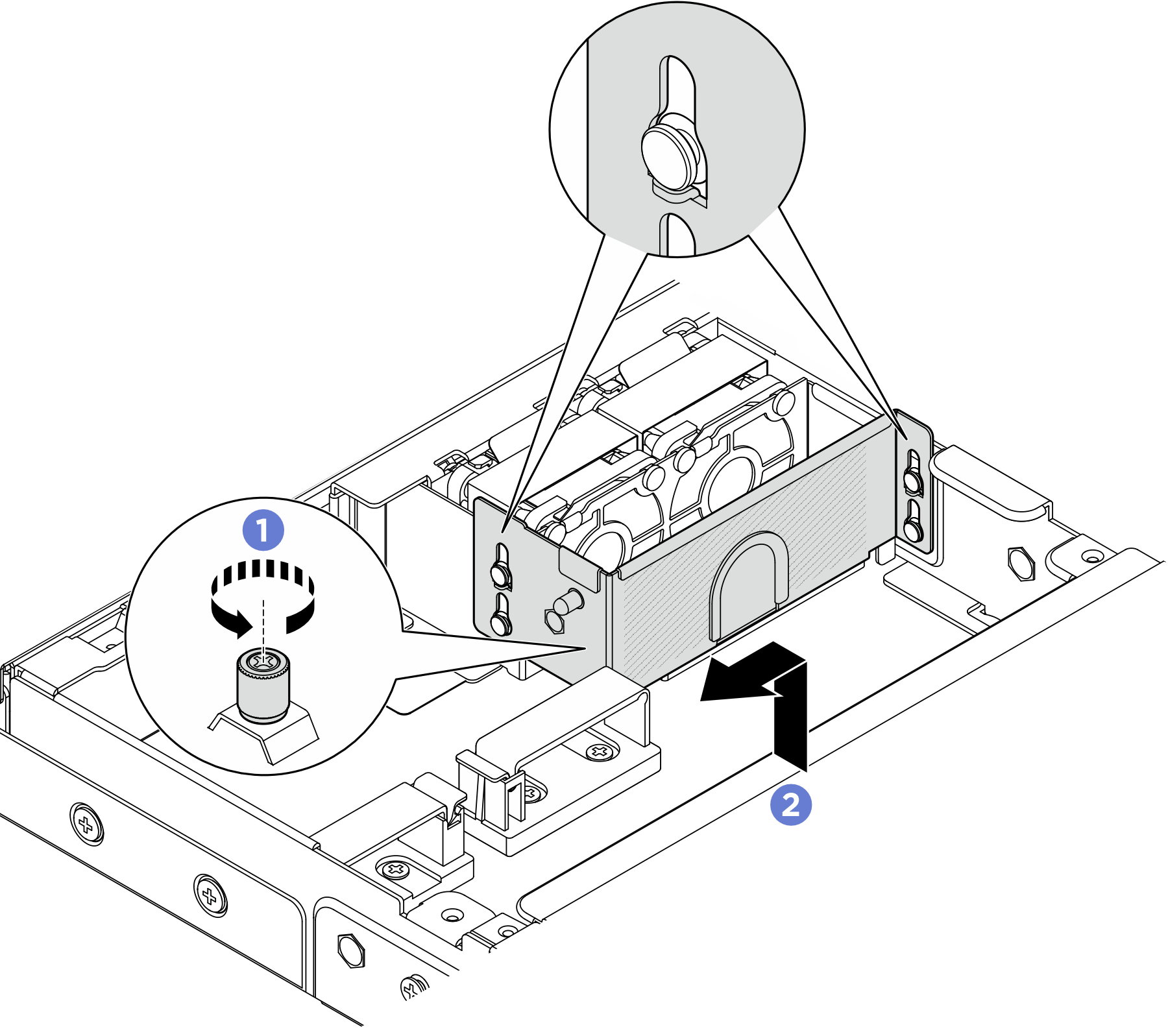

      圖 1. 卸下風扇控制板模組


3. 卸下將風扇控制板固定到風扇控制板機盒的兩個螺絲，然後將風扇控制板提起，從機盒中取出。

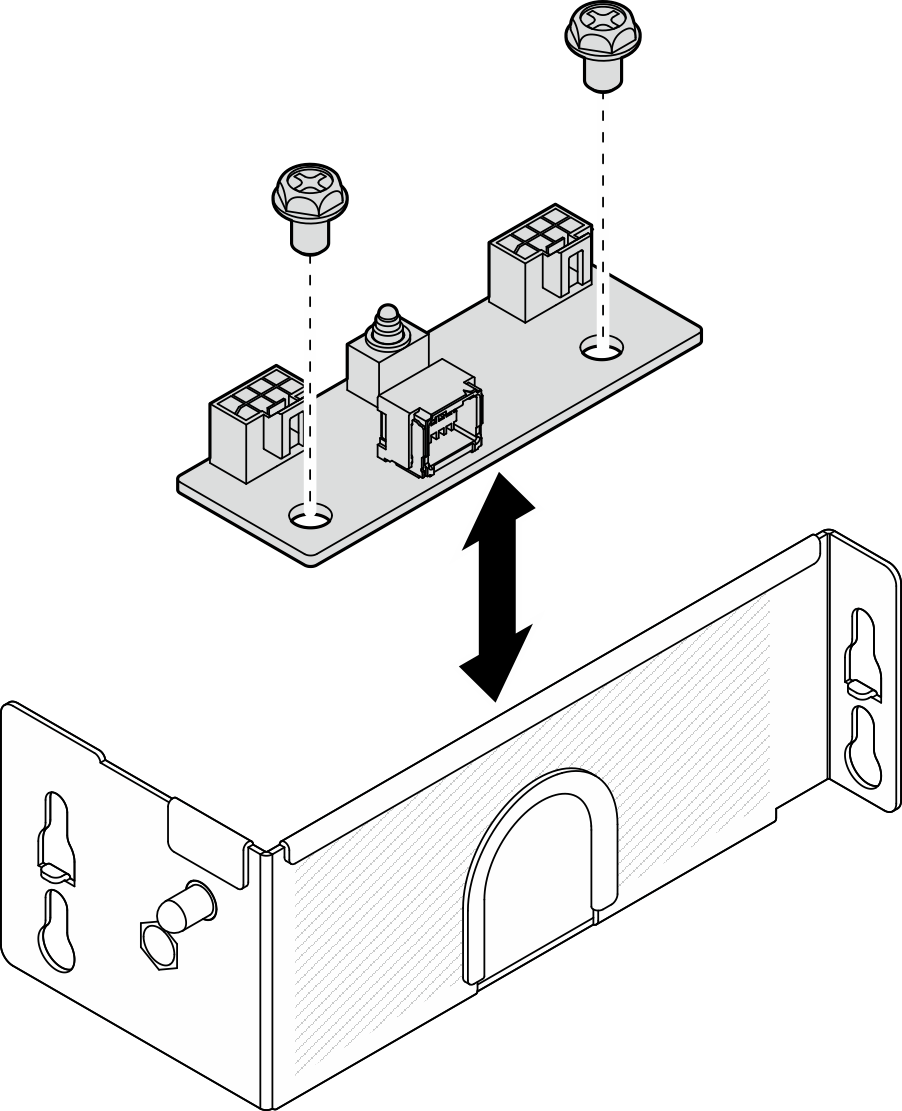

   圖 2. 拆卸風扇控制板
