Retrait d’un module de carte de contrôleur de ventilation

Suivez les instructions de cette section pour retirer un module de carte de contrôleur de ventilation.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières à coulissement de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait d’un nœud de l’armoire.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le carter supérieur central. Voir Retrait du carter supérieur central.
   2. Retirez la grille d’aération. Voir Retrait de la grille d’aération.
   3. Débranchez le cordon d’alimentation de la carte de contrôleur de ventilation du nœud. Voir Connecteurs d’E-S arrière pour savoir où se trouvent les connecteurs.
   4. Retirez le carter de sécurité. Voir Retrait du carter de sécurité.
   5. Débranchez les câbles d’alimentation du module de ventilateur de la carte de contrôleur de ventilation. Voir Guide de cheminement interne des câbles du boîtier ThinkEdge SE100 pour savoir où se situent les connecteurs.
2. Retirez le module de la carte de contrôleur de ventilation.
   1. Desserrez la vis moletée qui fixe le module de la carte de contrôleur de ventilation à l’aide du tournevis.
   2. Faites coulisser le module de la carte de contrôleur de ventilation jusqu’à ce que les broches de guidage du boîtier soient placées sur le grand orifice des serrures ; soulevez ensuite le module de la carte de contrôleur de ventilation pour le retirer.

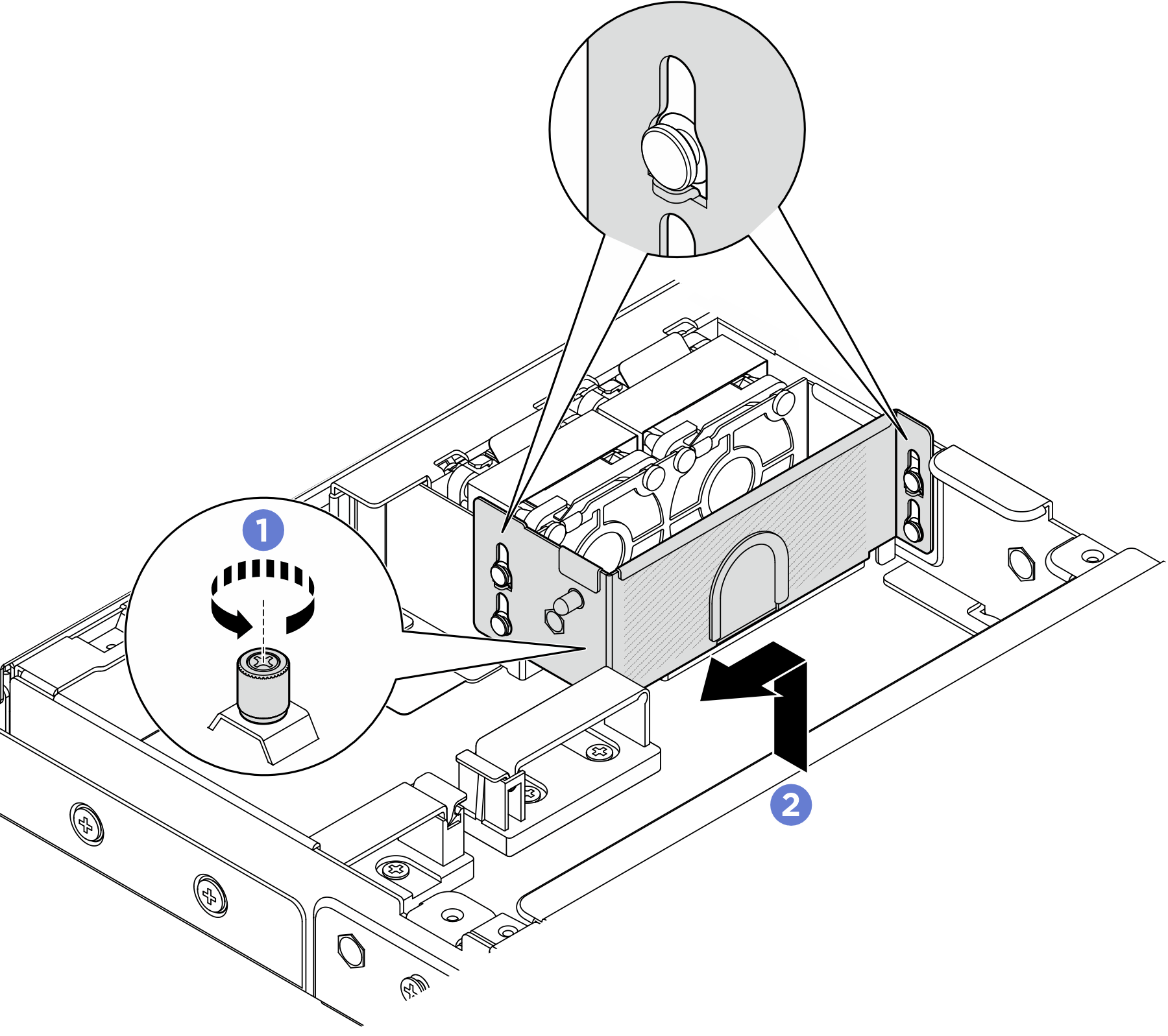

      Figure 1. Retrait du module de la carte de contrôleur de ventilation


3. Retirez les deux vis qui fixent le module de la carte de contrôleur de ventilation au boîtier. Ensuite, soulevez-le pour le retirer du boîtier.

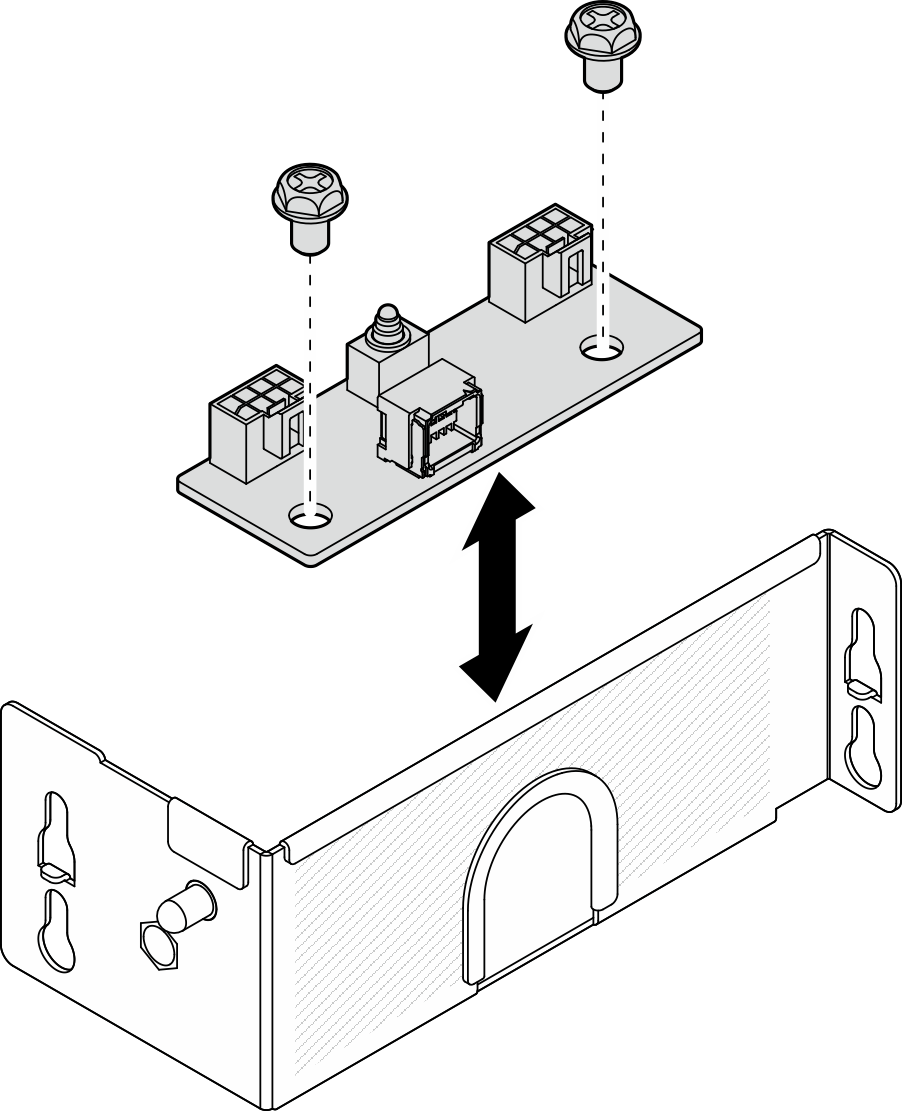

   Figure 2. Démontage de la carte de contrôleur de ventilation
