Extracción de un módulo de la placa de control del ventilador

Siga las instrucciones que aparecen en esta sección para quitar un módulo de la placa de control del ventilador.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción de un nodo del bastidor.

Procedimiento

1. Prepárese para esta tarea.
   1. Extraiga la cubierta superior central. Consulte Extracción de la cubierta superior central.
   2. Extraiga el deflector de aire. Consulte Extracción del deflector de aire.
   3. Desconecte el cable de alimentación de la placa de control del ventilador del nodo. Consulte Conectores de E/S posteriores para localizar los conectores.
   4. Extraiga la cubierta de seguridad. Consulte Extracción de la cubierta de seguridad.
   5. Desconecte los cables de alimentación del módulo del ventilador de la placa de control del ventilador. Consulte Guía de disposición interna de los cables del alojamiento ThinkEdge SE100 para localizar los conectores.
2. Extraiga el módulo de la placa de control del ventilador.
   1. Afloje el tornillo de apriete manual que fija el módulo de la placa de control del ventilador con el destornillador.
   2. Deslice el módulo de la placa de control del ventilador hasta que las patillas guía del alojamiento estén asentadas en la abertura grande de las cerraduras; a continuación, levante el módulo de la placa de control del ventilador para extraerla.

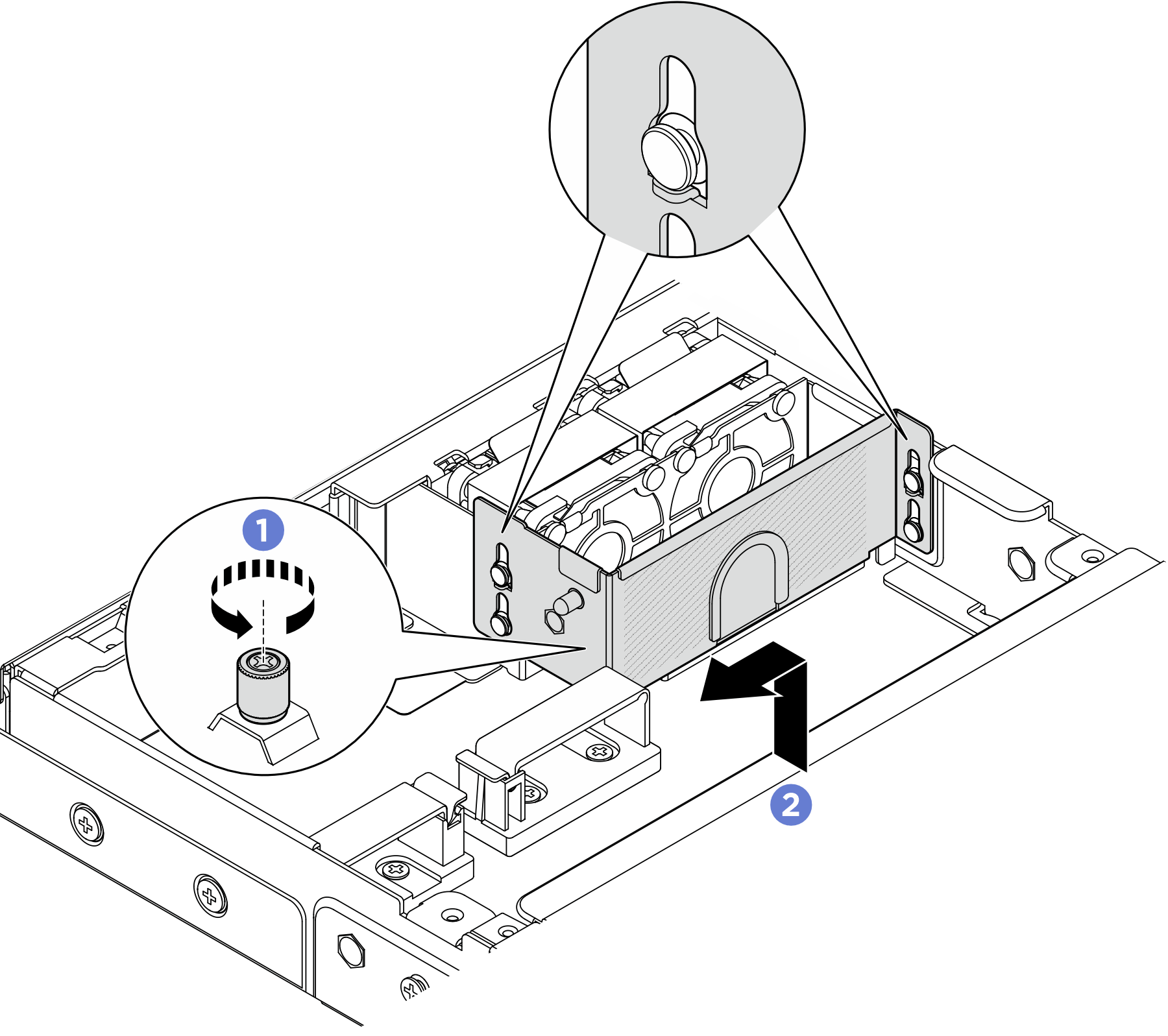

      Figura 1. Extracción del módulo de la placa de control del ventilador


3. Quite los dos tornillos que fijan la placa de control del ventilador a la jaula de la placa de control del ventilador; luego, levante la placa de control del ventilador para extraerla del compartimiento.

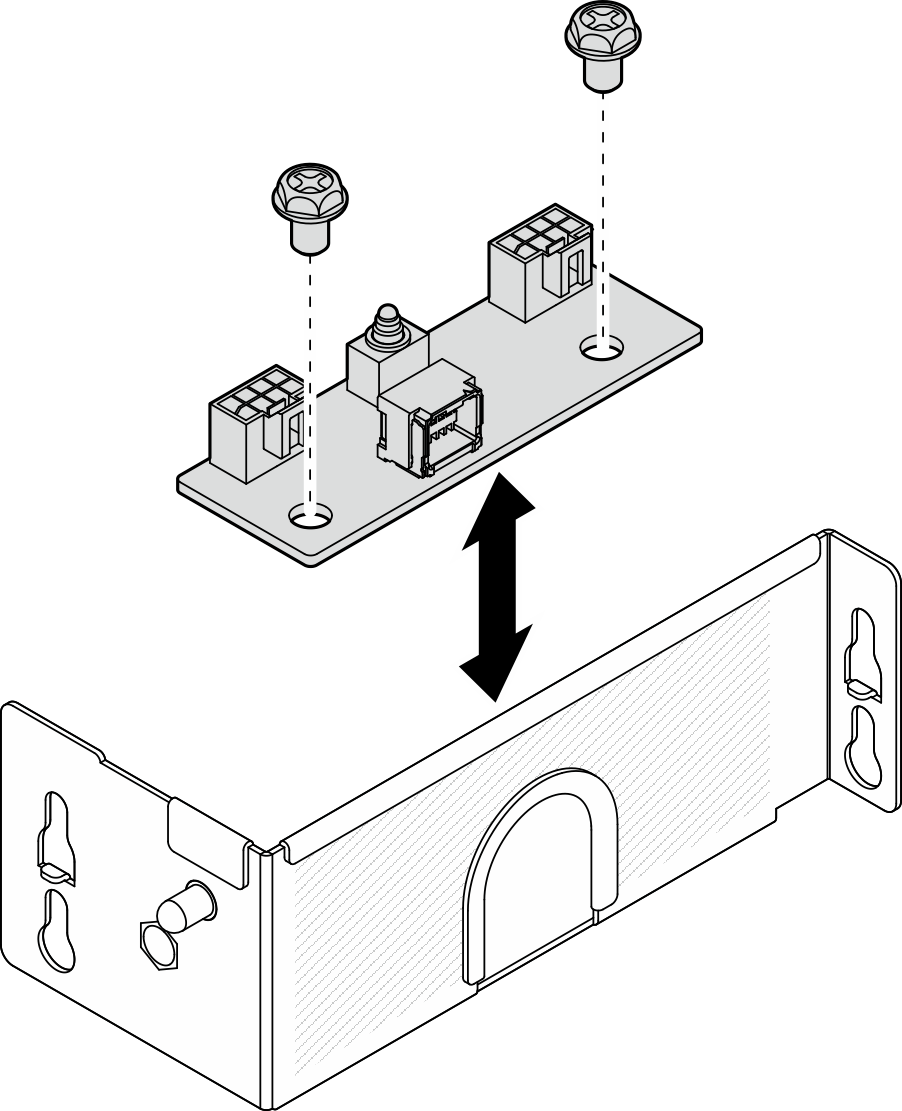

   Figura 2. Desensamblaje de la placa de control del ventilador
