Снятие модуля платы управления вентилятором

В этом разделе приведены инструкции по снятию модуля платы управления вентилятором.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие узла со стойки.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите средний верхний кожух. См. раздел Снятие среднего верхнего кожуха.
   2. Снимите дефлектор. См. раздел Снятие дефлектора.
   3. Отключите кабель питания платы управления вентилятором от узла. Сведения о расположении разъемов см. в разделе Задние разъемы ввода-вывода.
   4. Снимите защитный кожух. См. раздел Снятие защитного кожуха.
   5. Отключите кабели питания модуля вентилятора от платы управления вентилятором. Сведения о расположении разъемов см. по адресу Руководство по прокладке внутренних кабелей корпуса ThinkEdge SE100.
2. Снимите модуль платы управления вентилятором.
   1. Ослабьте отверткой барашковый винт, фиксирующий модуль платы управления вентилятором.
   2. Сдвиньте модуль платы управления вентилятором так, чтобы направляющие штырьки на корпусе оказались в больших отверстиях пазов. Затем поднимите модуль платы управления вентилятором, чтобы снять его.

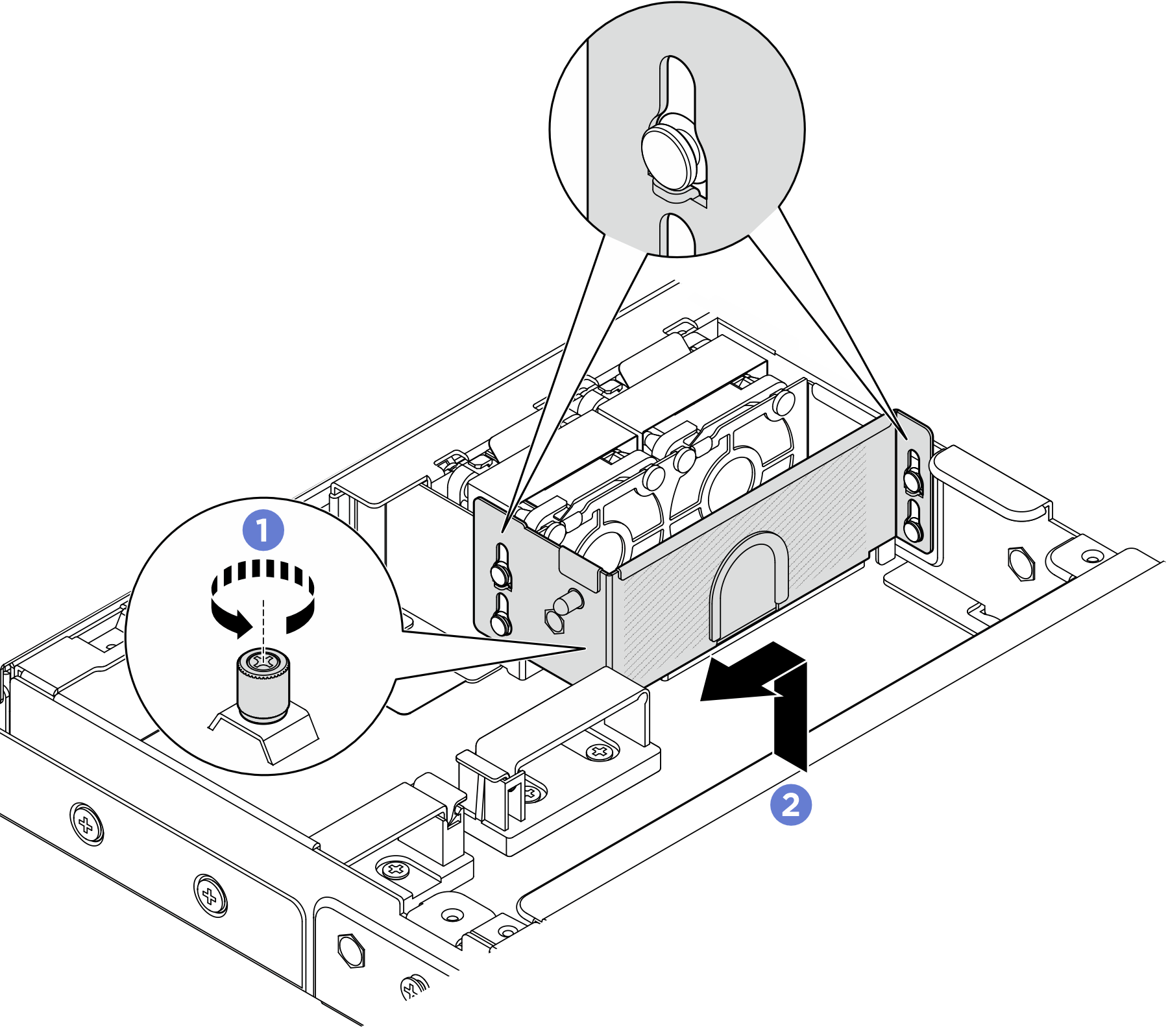

      Рис. 1. Снятие модуля платы управления вентилятором


3. Открутите два винта, которыми плата управления вентилятором крепится к предназначенному для нее отсеку. Затем извлеките плату управления вентилятором из отсека, подняв ее.
   Рис. 2. Разборка платы управления вентилятором
