Remover um módulo da placa de controle do ventilador

Siga as instruções nesta seção para remover um módulo de placa de controle do ventilador.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover um nó do rack.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova a tampa superior central. Consulte Remover a tampa superior central.
   2. Remova o defletor de ar. Consulte Remover o defletor de ar.
   3. Desconecte o cabo de alimentação da placa de controle do ventilador do nó. Consulte Conectores de E/S traseiros para localizar os conectores.
   4. Remova a tampa de segurança. Consulte Remover a tampa de segurança.
   5. Desconecte os cabos de alimentação do módulo do ventilador da placa de controle do ventilador. Consulte Guia de roteamento de cabos internos do gabinete ThinkEdge SE100 para localizar os conectores.
2. Remova o módulo da placa de controle do ventilador.
   1. Solte o parafuso de aperto manual que prende o módulo da placa de controle do ventilador com a chave de fenda.
   2. Deslize o módulo da placa de controle do ventilador até que os pinos-guia no gabinete estejam encaixados na abertura grande dos orifícios da chave; em seguida, levante o módulo da placa de controle do ventilador para removê-lo.

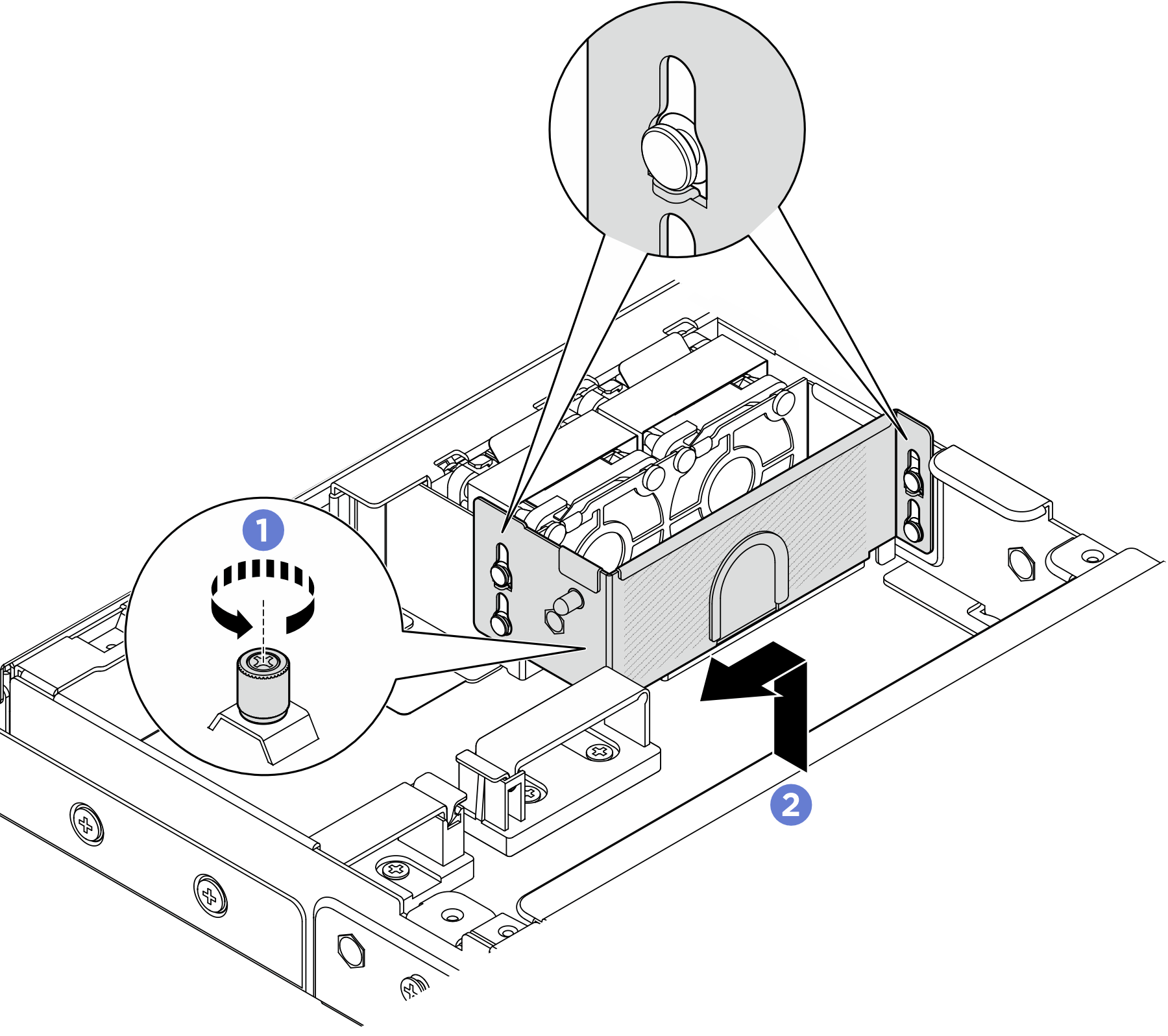

      Figura 1. Removendo o módulo da placa de controle do ventilador


3. Remova os dois parafusos que fixam a placa de controle do ventilador à gaiola. Em seguida, levante a placa de controle do ventilador para retirá-la da gaiola.
   Figura 2. Desmontando a placa de controle do ventilador
