Instalar um conjunto de placa de controle do ventilador

Siga as instruções nesta seção para instalar uma placa de controle do ventilador e o respectivo compartimento.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.

Procedimento

1. Alinhe os dois orifícios de parafuso na placa de controle do ventilador com o compartimento da placa de controle do ventilador. Em seguida, aperte dois parafusos para prender a placa de controle do ventilador.

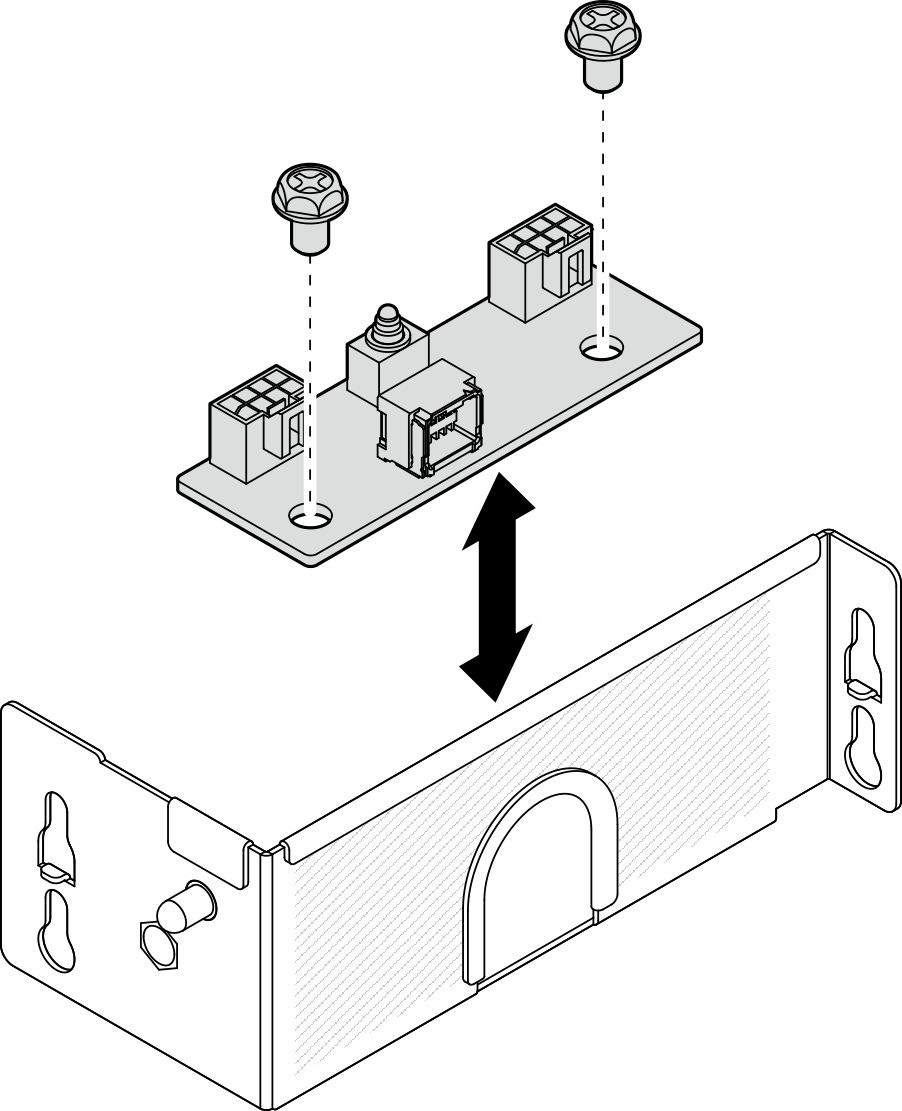

   Figura 1. Instalando a placa de controle do ventilador


2. Instale o conjunto da placa de controle do ventilador.
   1. Alinhe o conjunto da placa de controle do ventilador com os pinos-guia no gabinete; em seguida, deslize e abaixe o conjunto da placa de controle do ventilador até que os pinos-guia estejam encaixados na pequena abertura dos orifícios.
   2. Aperte o parafuso de aperto manual com uma chave de fenda para prender o conjunto da placa de controle do ventilador.

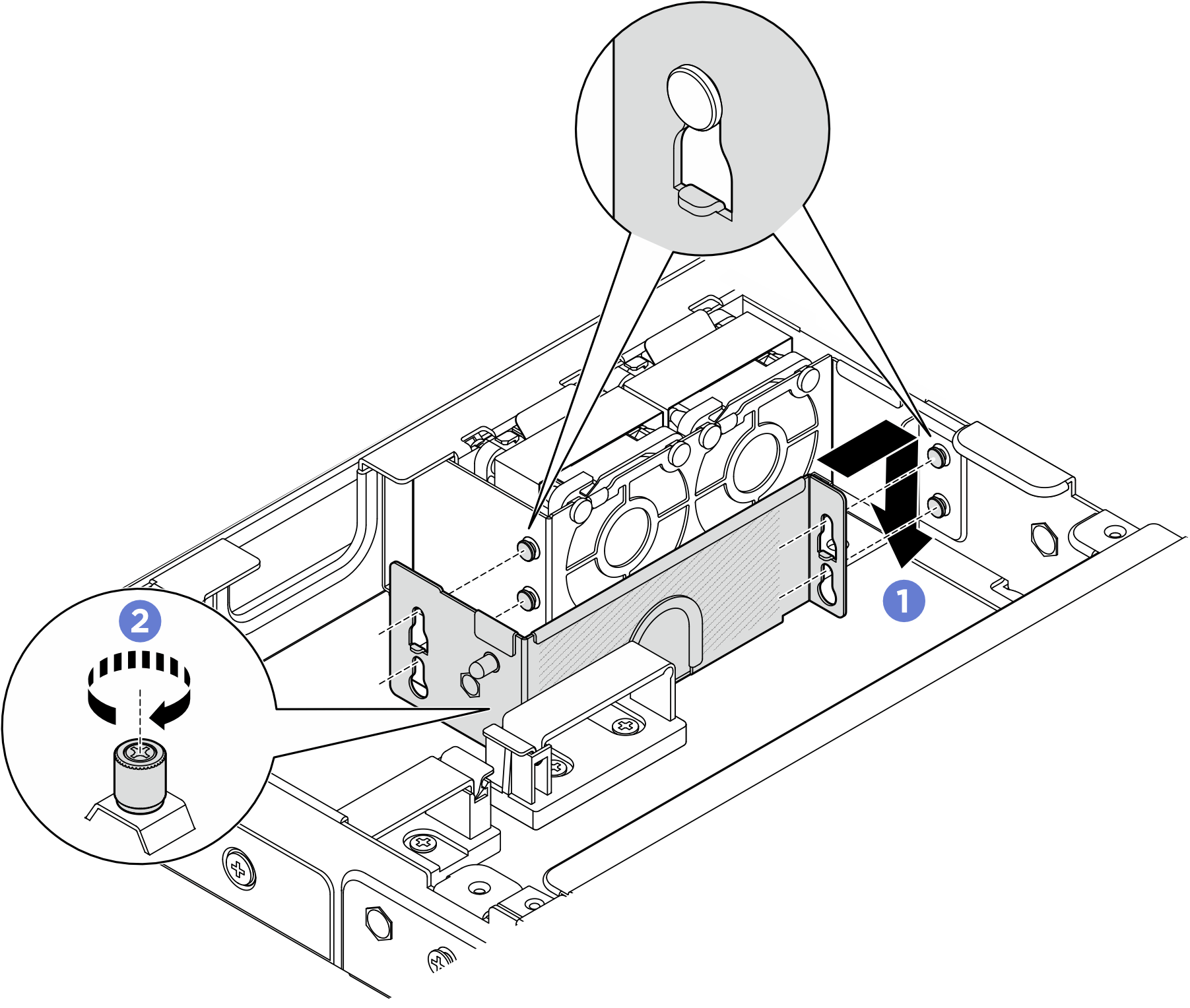

      Figura 2. Instalando o conjunto da placa de controle do ventilador
