安装风扇控制板模块

按照本节中的说明安装风扇控制板模块。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

过程

  1. 将风扇控制板上的两个螺钉插槽与风扇控制板架对齐；然后拧紧两颗螺钉以固定风扇控制板。
    图 1. 组装风扇控制板

  2. 安装风扇控制板模块。
    1. 将风扇控制板模块与机柜上的导销对齐；然后，向下放置并滑动风扇控制板模块，直到导销插入锁眼的小开口中。
    2. 用螺丝刀拧紧指旋螺钉以固定风扇控制板。

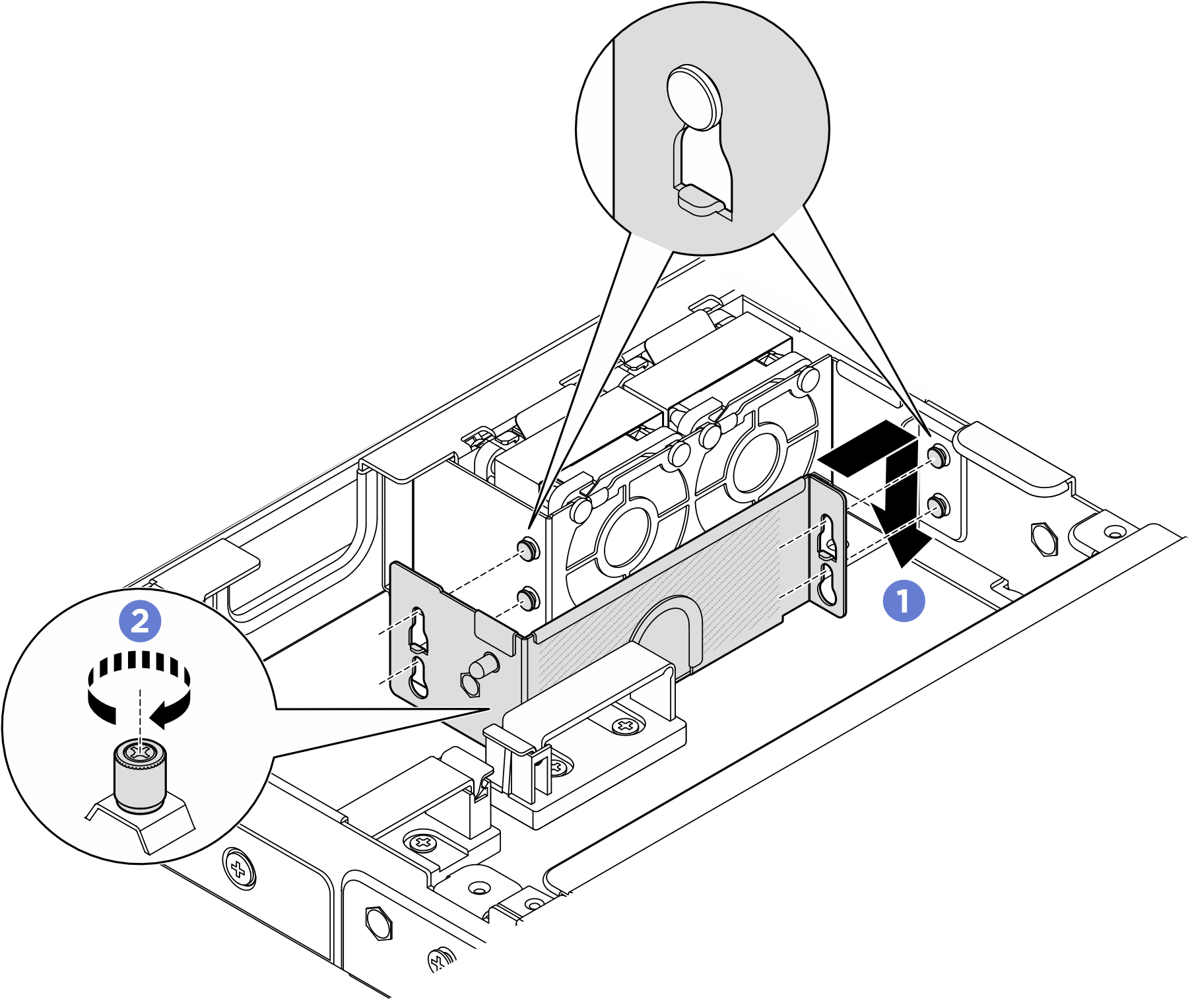

      图 2. 安装风扇控制板模块

完成之后

  1. 将风扇模块电源线接回风扇控制板。具体接口位置请参阅 《ThinkEdge SE100 机柜内部线缆布放指南》。
  2. 安装安全护罩。请参阅安装安全护罩。
  3. 接回风扇控制板电源线。请参阅 《ThinkEdge SE100 机柜内部线缆布放指南》。
  4. 安装导风罩。请参阅安装导风罩。
  5. 安装中间顶盖。请参阅安装中间顶盖。
  6. 完成部件更换。请参阅完成部件更换。
