Installazione di un modulo della scheda di controllo della ventola

Seguire le istruzioni riportate in questa sezione per installare un modulo della scheda di controllo della ventola.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuovere il componente dall'involucro e posizionarlo su una superficie antistatica.

Procedura

1. Allineare i due slot per viti sulla scheda di controllo della ventola con l'alloggiamento della scheda di controllo della ventola. Serrare quindi le due viti per fissare la scheda di controllo della ventola.

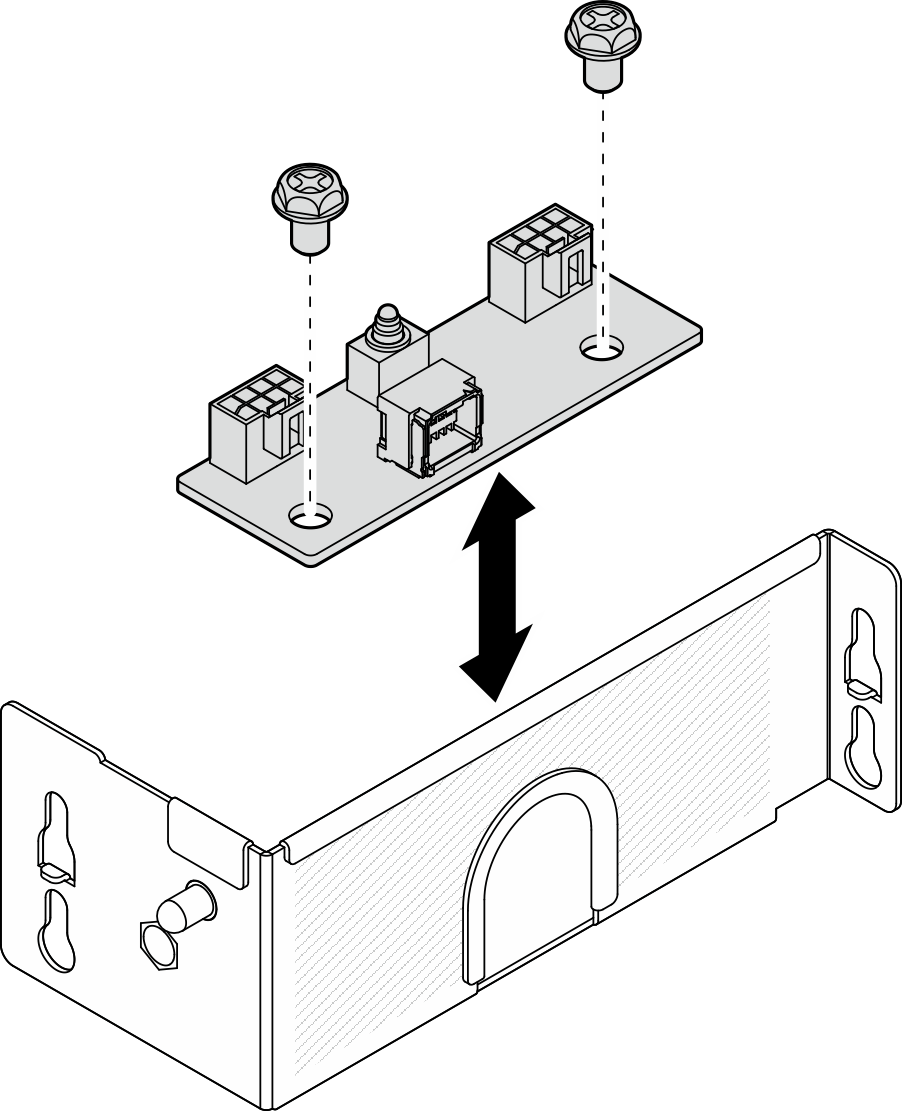

   Figura 1. Assemblaggio della scheda di controllo della ventola


2. Installare il modulo della scheda di controllo della ventola.
   1. Allineare il modulo della scheda di controllo della ventola con i piedini della guida sullo chassis. Abbassare quindi e far scorrere il modulo della scheda di controllo della ventola finché i piedini della guida non sono posizionati nella piccola apertura dei fori.
   2. Serrare la vite zigrinata con il cacciavite per fissare la scheda di controllo della ventola.

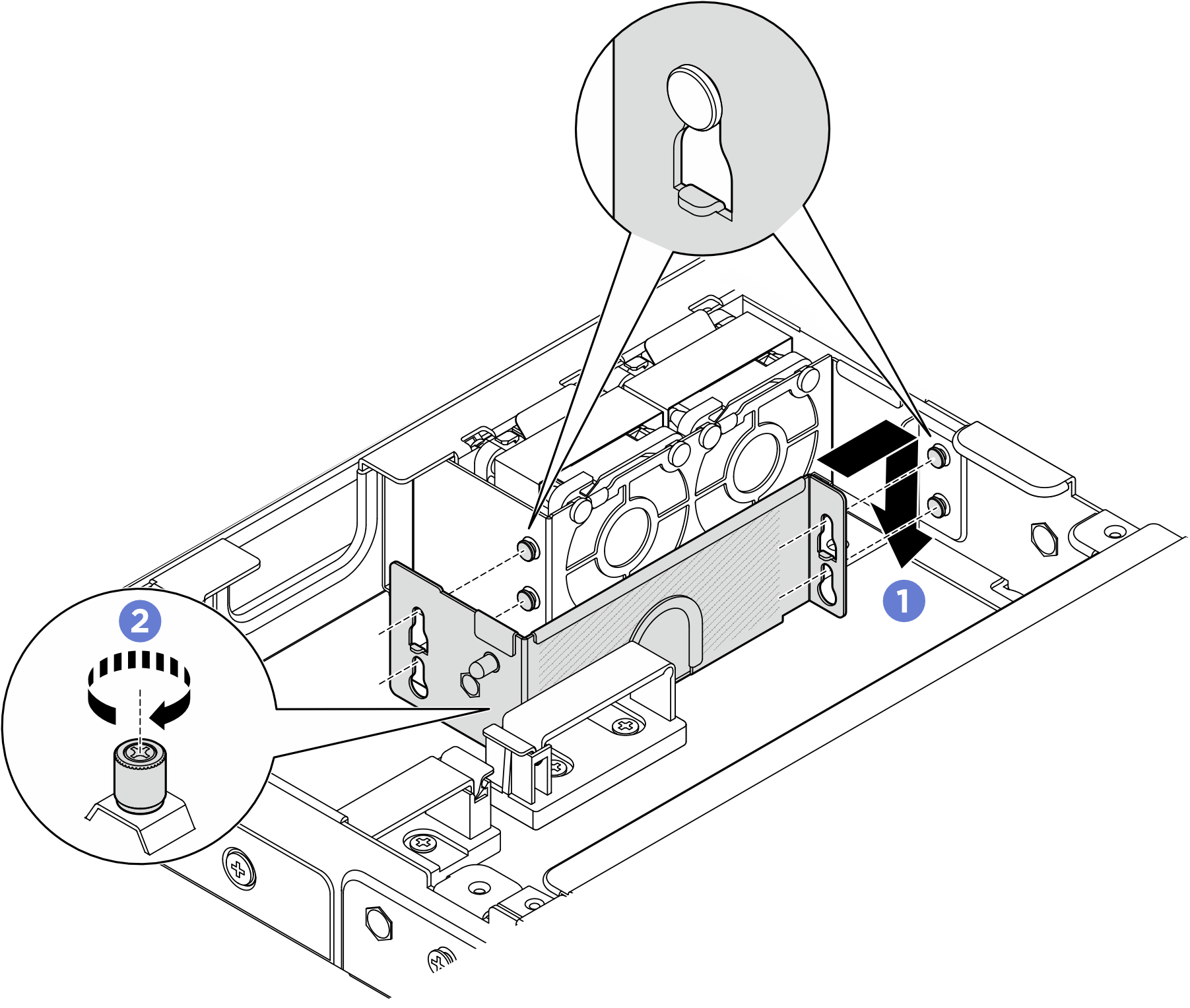

      Figura 2. Installazione del modulo della scheda di controllo della ventola
