Installation d’un module de carte de contrôleur de ventilation

Suivez les instructions de cette section pour installer un module de carte de contrôleur de ventilation.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Mettez l’emballage anti-statique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique.

Procédure

1. Alignez les deux emplacements de vis de la carte de contrôleur de ventilation sur le boîtier de la carte de contrôleur de ventilation. Ensuite, serrez les deux vis pour fixer la carte de contrôleur de ventilation.
   Figure 1. Montage de la carte de contrôleur de ventilation


2. Installez le module de la carte de contrôleur de ventilation.
   1. Alignez le module de la carte de contrôleur de ventilation sur les broches de guidage du boîtier, puis abaissez et faites coulisser le module de la carte de contrôleur de ventilation jusqu’à ce que les broches de guidage soient placées dans la petite ouverture des serrures.
   2. Serrez la vis moletée à l’aide du tournevis afin de fixer la carte de contrôleur de ventilation.

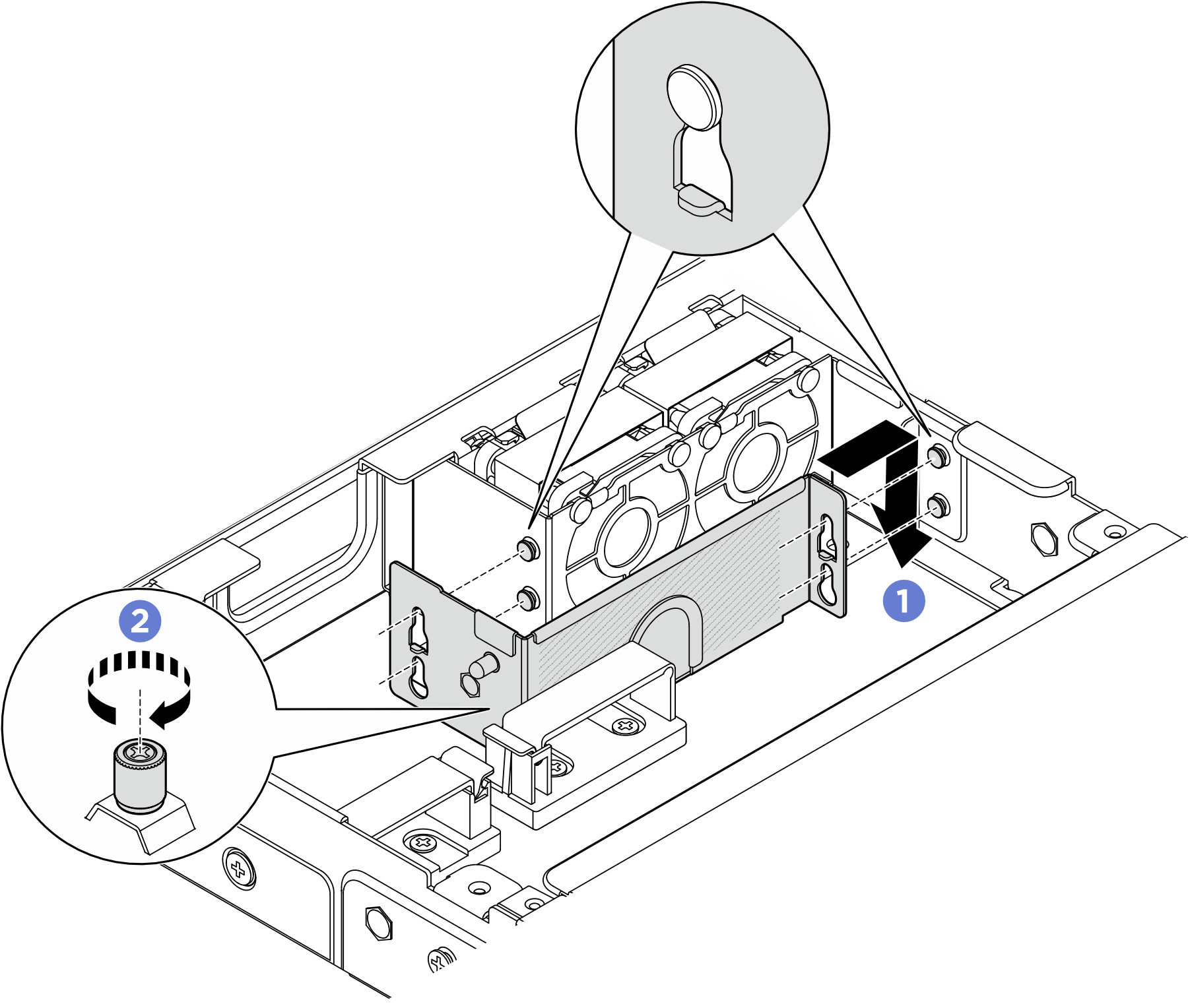

      Figure 2. Installation du module de la carte de contrôleur de ventilation
