ファン制御ボード・モジュールの取り付け

ファン制御ボード・モジュールを取り付けるには、このセクションの説明に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。

手順

1. ファン制御ボードの 2 つのねじスロットをファン制御ボード・ケージに合わせます。次に、2 本のねじを締めてファン制御ボードを固定します。
   図 1. ファン制御ボードの組み立て

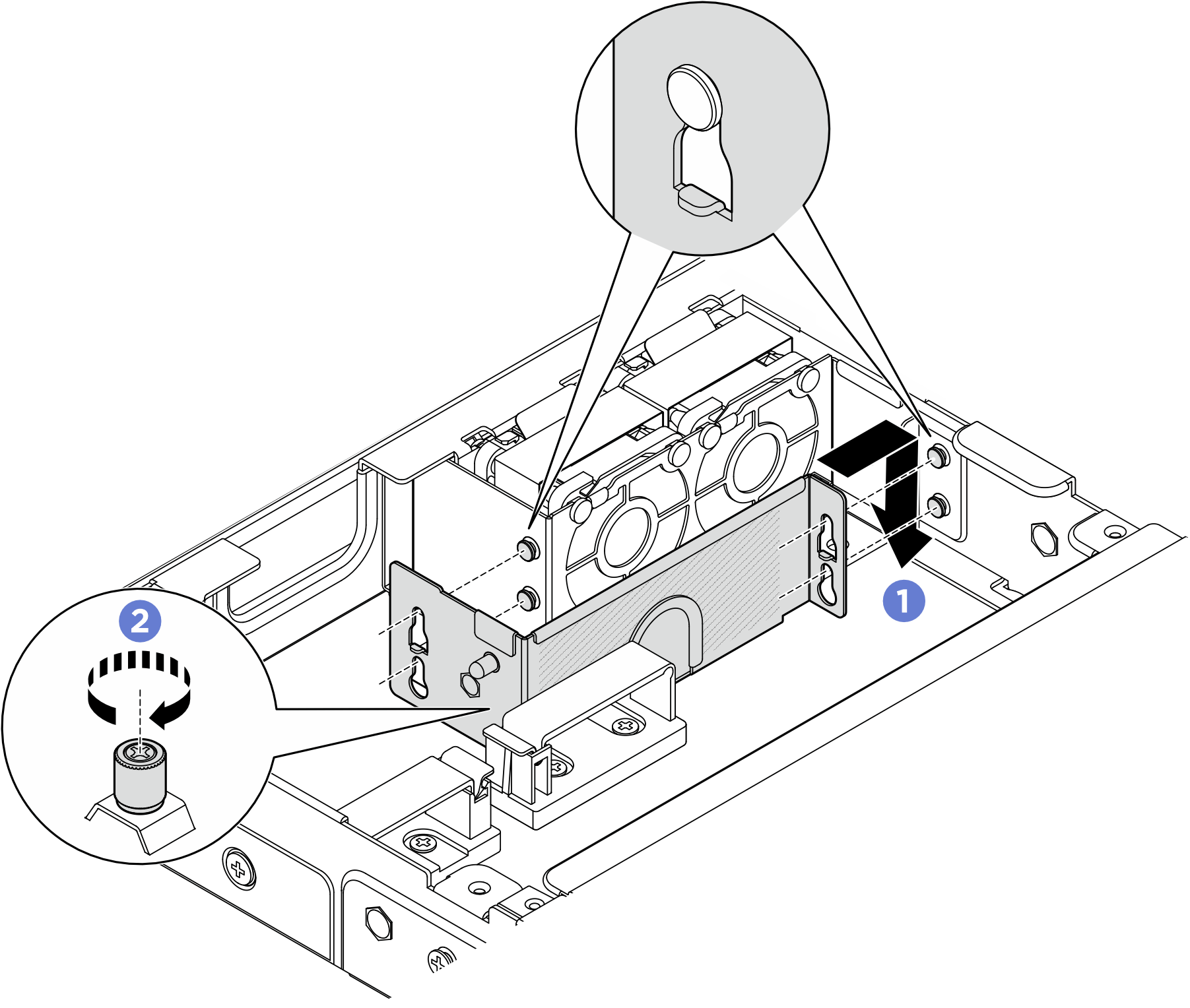

2. ファン制御ボード・モジュールを取り付けます。
   1. ファン制御ボード・モジュールをエンクロージャーのガイド・ピンに合わせたら、ファン制御ボード・モジュールを下げて、小さく開いた鍵穴にガイド・ピンが固定されるまでスライドします。
   2. ドライバーを使用してつまみねじを締め、ファン制御ボードを固定します。
      図 2. ファン制御ボード・モジュールの取り付け
