ติดตั้งส่วนประกอบแผงควบคุมพัดลม

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผงควบคุมพัดลมและตัวครอบแผงควบคุมพัดลม

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต

ขั้นตอน

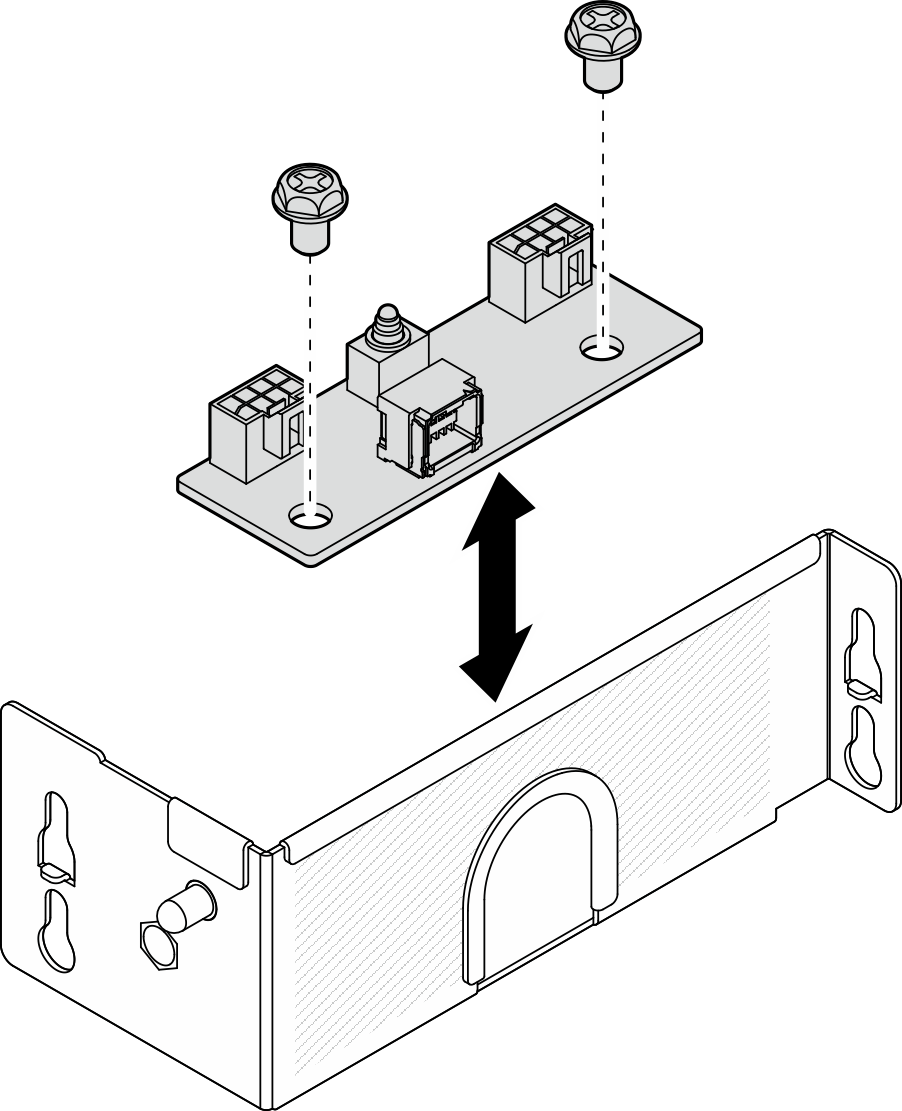

1. จัดแนวรูสกรูสองรูบนแผงควบคุมพัดลมให้ตรงกับตัวครอบแผงควบคุมพัดลม จากนั้นขันสกรูสองตัวให้แน่นเพื่อยึดแผงควบคุมพัดลม
   รูปที่ 1. การติดตั้งแผงควบคุมพัดลม

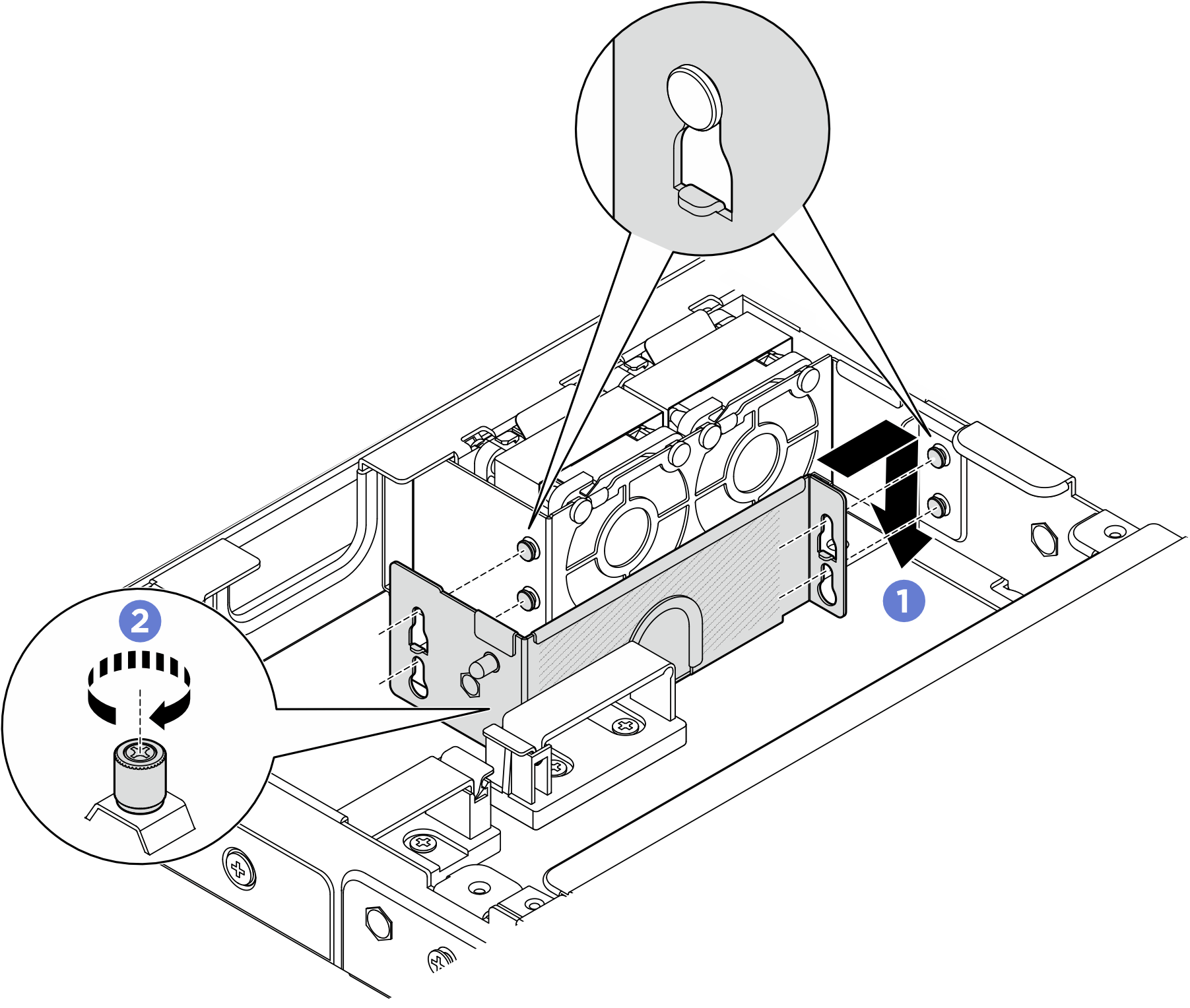

2. ติดตั้งส่วนประกอบแผงควบคุมพัดลม
   1. จัดตำแหน่งส่วนประกอบแผงควบคุมพัดลมให้ตรงกับหมุดนำร่องบนช่องใส่ จากนั้น เลื่อนและลดส่วนประกอบแผงควบคุมพัดลมลงจนกระทั่งหมุดนำร่องอยู่ในช่องเล็กๆ ของรูกุญแจ
   2. ขันน็อตยึดให้แน่นโดยใช้ไขควงเพื่อยึดส่วนประกอบแผงควบคุมพัดลม
      รูปที่ 2. การติดตั้งส่วนประกอบแผงควบคุมพัดลม
