Lüfterplatinenmodul installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüfterplatinenmodul zu installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

  1. Richten Sie die beiden Schraubenschlitze auf der Lüfterplatine am Lüfterplatinenrahmen aus. Ziehen Sie dann die beiden Schrauben an, um die Lüfterplatine zu befestigen.
    Abbildung 1. Zusammenbauen der Lüfterplatine

  2. Installieren Sie das Lüfterplatinenmodul.
    1. Richten Sie das Lüfterplatinenmodul mit den Führungsstiften am Gehäuse aus. Senken Sie dann das Lüfterplatinenmodul ab und schieben Sie es, bis die Führungsstifte in der kleinen Öffnung der Schlüssellochöffnung sitzen.
    2. Ziehen Sie die Rändelschraube mit dem Schraubendreher fest, um die Lüfterplatine zu befestigen.

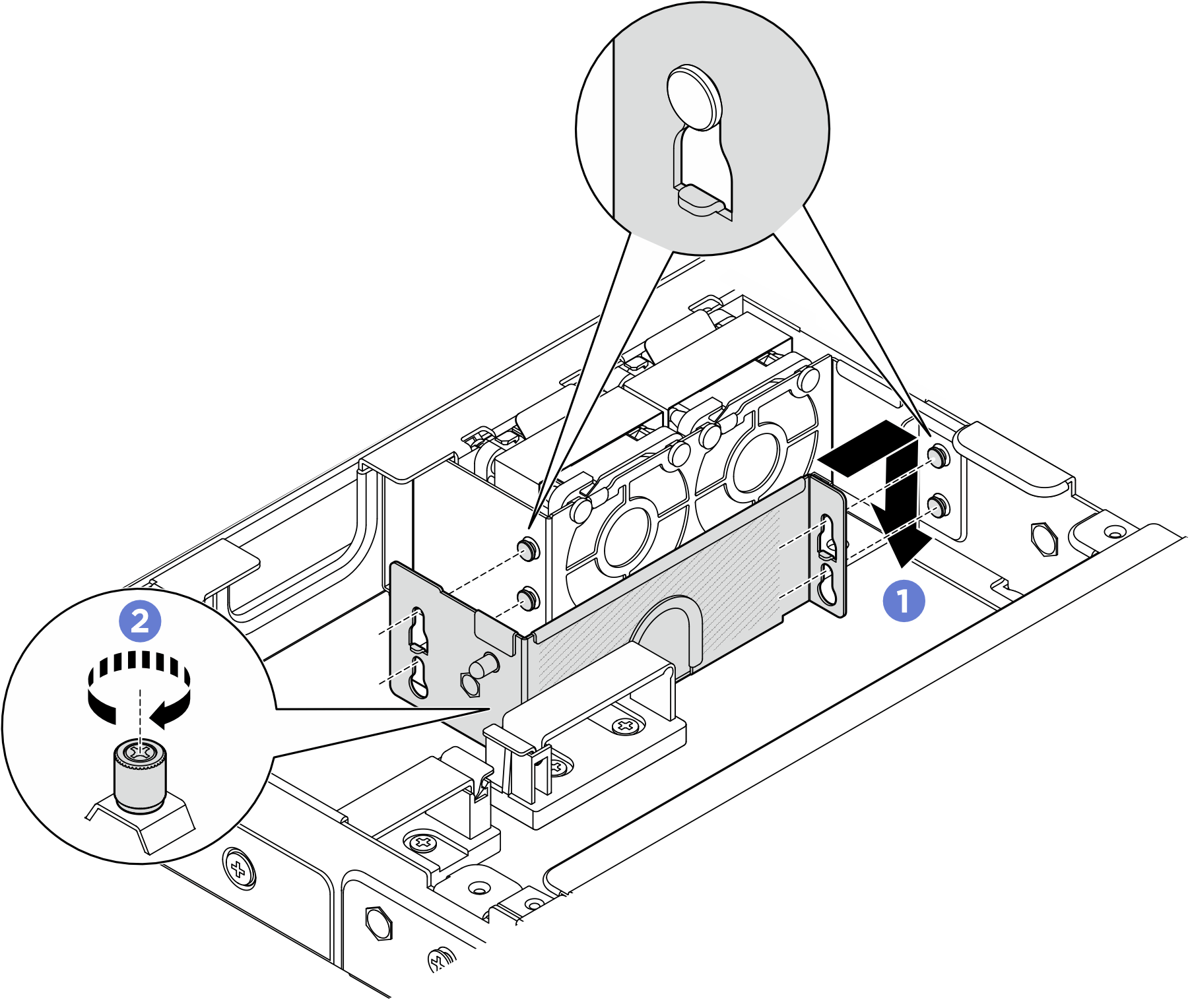

      Abbildung 2. Installieren des Lüfterplatinenmoduls

Nach dieser Aufgabe

  1. Schließen Sie das Netzkabel des Lüftermoduls wieder an der Lüfterplatine an. Informationen zu den Positionen der Anschlüsse finden Sie unter ThinkEdge SE100 Gehäuse – Handbuch für interne Kabelführung.
  2. Installieren Sie die Sicherheitsabdeckung. Siehe Sicherheitsabdeckung installieren.
  3. Schließen Sie das Netzkabel der Lüfterplatine wieder an. Siehe ThinkEdge SE100 Gehäuse – Handbuch für interne Kabelführung.
  4. Installieren Sie die Luftführung. Siehe Luftführung installieren.
  5. Installieren Sie die mittlere obere Abdeckung. Siehe Mittlere obere Abdeckung installieren.
  6. Schließen Sie den Austausch der Komponenten ab. Siehe Austausch von Komponenten abschließen.
