安裝風扇控制板模組

請依照本節中的指示安裝風扇控制板模組。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關,並不會切斷供應給裝置的電流。此外,裝置也可能有一條以上的電源線。若要切斷裝置的所有電源,必須從電源拔掉所有電源線。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸;然後,從保護袋中取出元件,將它放在防靜電表面上。

程序

  1. 將風扇控制板上的兩個螺絲插槽對齊風扇控制板機盒;然後,鎖緊兩個螺絲以固定風扇控制板。
    圖 1. 組裝風扇控制板

  2. 安裝風扇控制板模組。
    1. 將風扇控制板模組對齊機體上的導件插腳,然後放下風扇控制板模組並滑動,直到導件插腳固定在鎖孔的小開口中。
    2. 使用螺絲起子鎖緊指旋螺絲以固定風扇控制板。

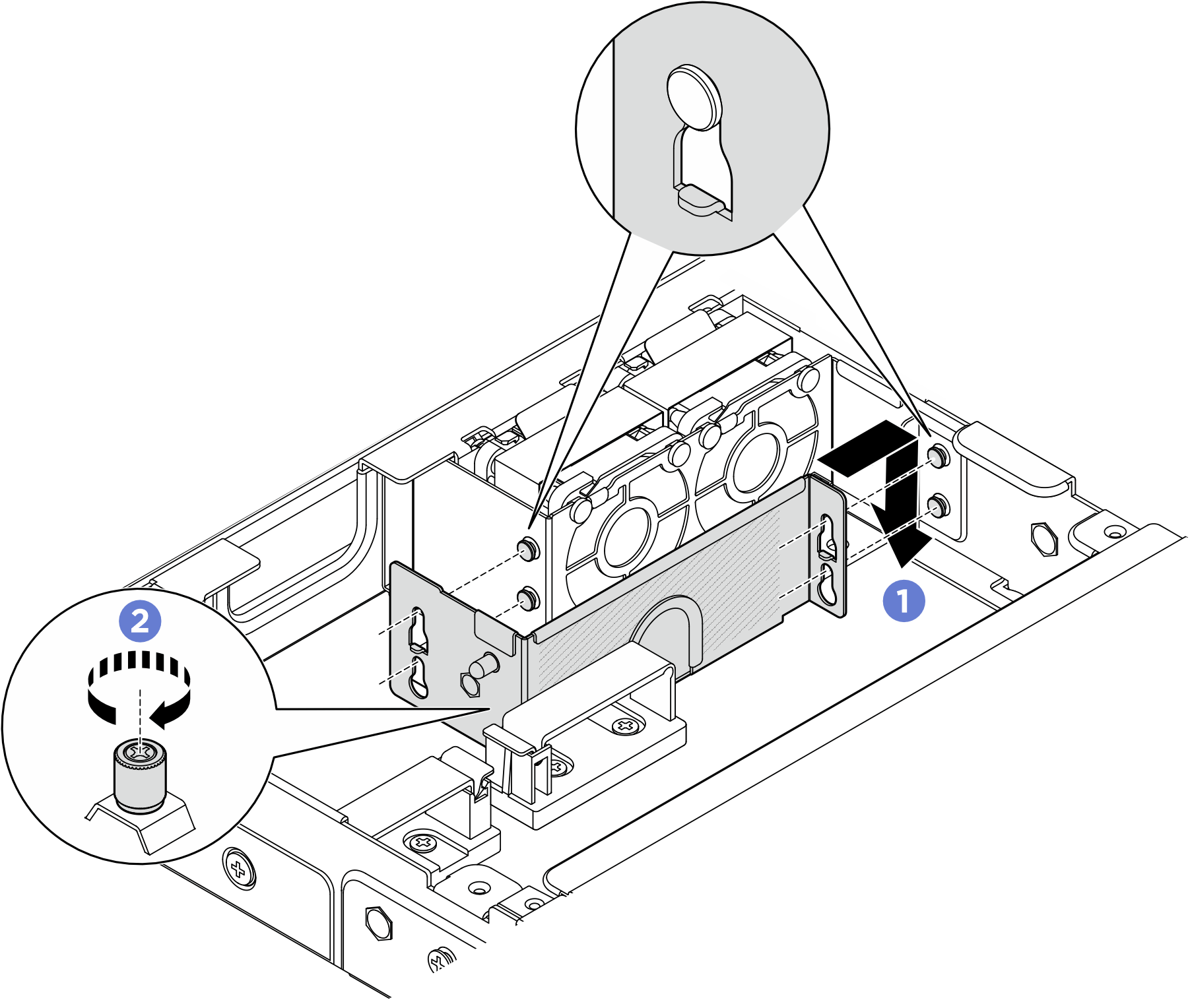

      圖 2. 安裝風扇控制板模組

在您完成之後

  1. 將風扇模組電源線重新連接到風扇控制板。若要找出接頭,請參閱 ThinkEdge SE100 機體內部纜線佈線手冊
  2. 安裝安全蓋板。請參閱安裝安全蓋板
  3. 重新連接風扇控制板電源線。請參閱 ThinkEdge SE100 機體內部纜線佈線手冊
  4. 安裝空氣擋板。請參閱安裝空氣擋板
  5. 安裝中間上蓋。請參閱安裝中間上蓋
  6. 完成零件更換。請參閱完成零件更換
