Instalación de un conjunto de la placa de control del ventilador

Siga las instrucciones que aparecen en esta sección para instalar una placa de control del ventilador y un compartimiento de la placa de control del ventilador.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Procedimiento

1. Alinee los dos orificios de tornillos de la placa de control del ventilador con el compartimiento de la placa de control del ventilador. Luego, apriete los dos tornillos para fijar la placa de control del ventilador.
   Figura 1. Instalación de la placa de control del ventilador


2. Instale el conjunto de la placa de control del ventilador.
   1. Alinee el conjunto de la placa de control del ventilador con las patillas guía del alojamiento y, a continuación, deslice y baje el conjunto de la placa de control del ventilador hasta que las patillas guía queden colocadas en la pequeña abertura de las cerraduras.
   2. Apriete el tornillo de apriete manual con un destornillador para fijar el conjunto de la placa de control del ventilador.

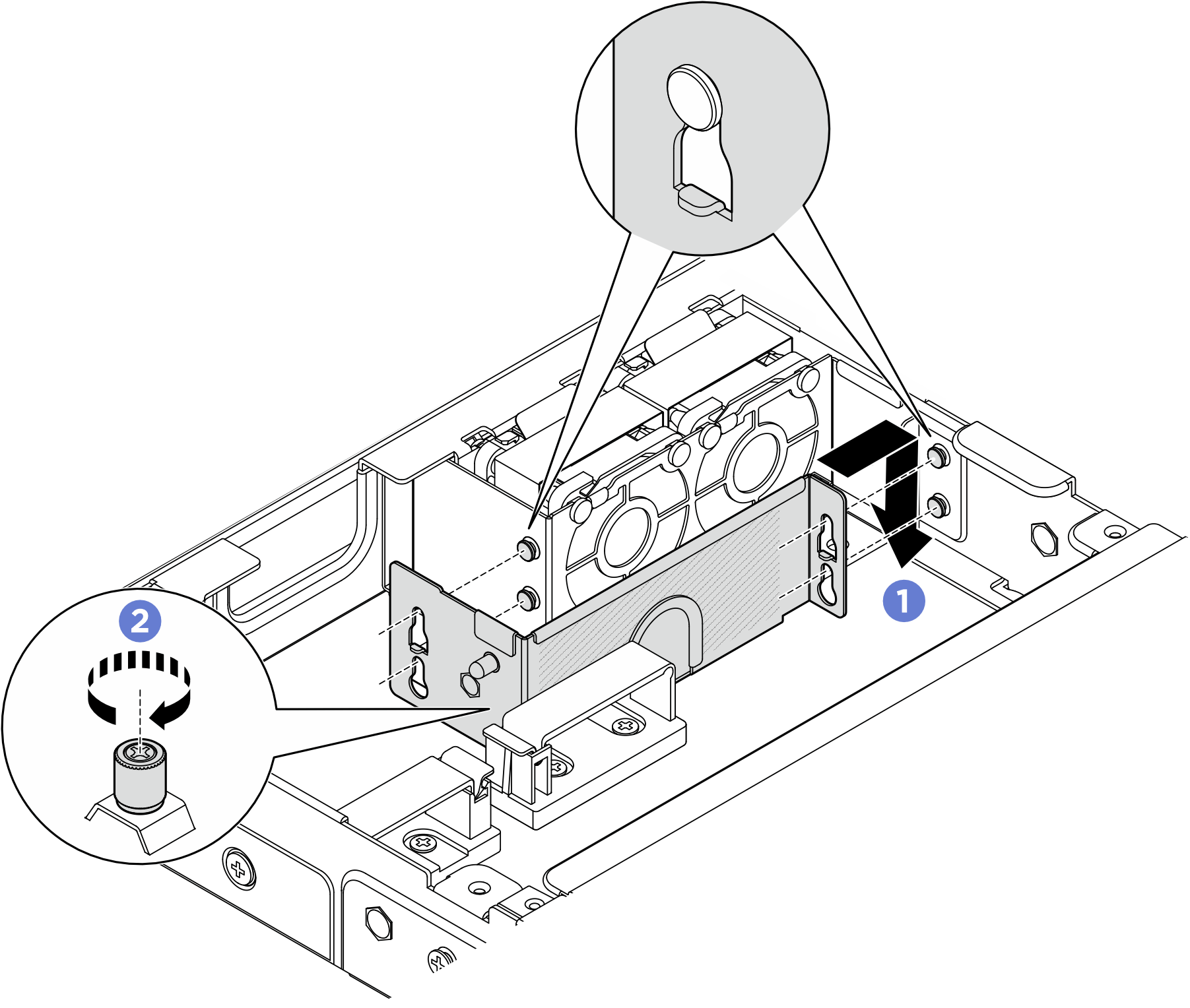

      Figura 2. Instalación del conjunto de la placa de control del ventilador
