Установка блока платы управления вентилятором

В этом разделе приведены инструкции по установке платы управления вентилятором и отсека платы управления вентилятором.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.

Процедура

1. Совместите два отверстия для винтов на плате управления вентилятором с отсеком для этой платы, затем затяните два винта, чтобы зафиксировать плату управления вентилятором.

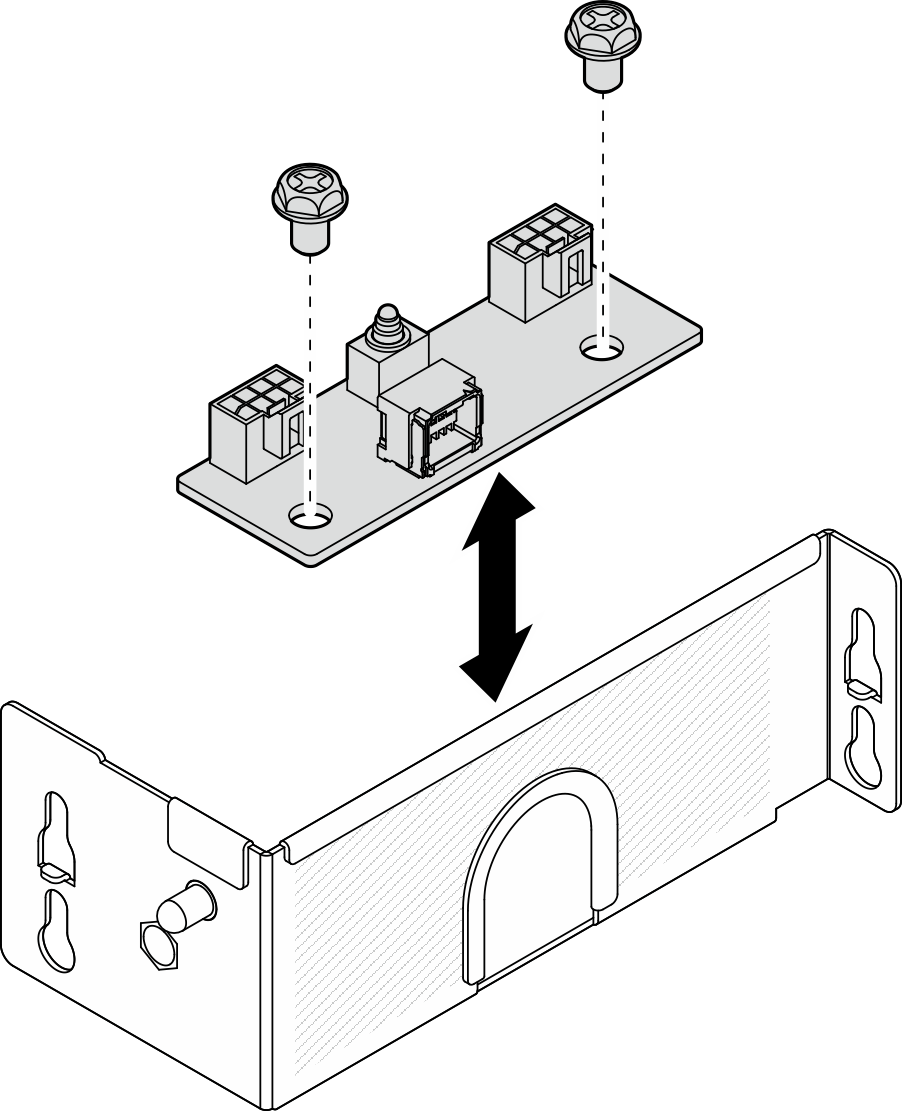

   Рис. 1. Установка платы управления вентилятором


2. Установите блок платы управления вентилятором.
   1. Совместите блок платы управления вентилятором с направляющими штырьками на корпусе; затем сдвиньте и опустите блок платы управления вентилятором, чтобы направляющие штырьки оказались в небольших отверстиях пазов.
   2. Затяните отверткой барашковый винт, чтобы зафиксировать блок платы управления вентилятором.

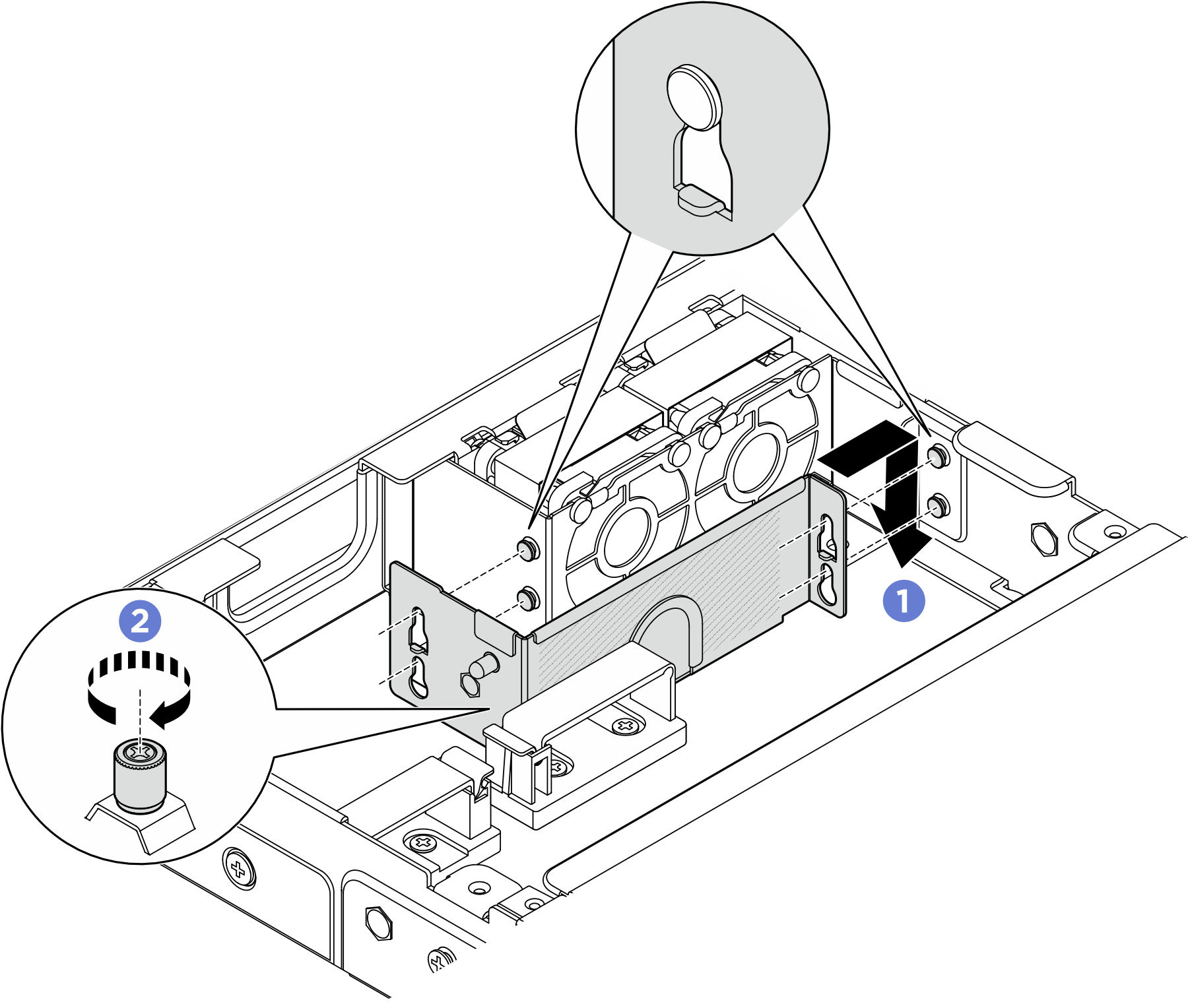

      Рис. 2. Установка блока платы управления вентилятором
