Rimozione di un modulo della scheda di controllo della ventola

Seguire le istruzioni riportate in questa sezione per rimuovere un modulo della scheda di controllo della ventola.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione di un nodo dal rack.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il coperchio superiore centrale. Vedere Rimozione del coperchio superiore centrale.
   2. Rimuovere il deflettore d'aria. Vedere Rimozione del deflettore d'aria.
   3. Scollegare il cavo di alimentazione della scheda di controllo della ventola dal nodo. Per individuare i connettori, vedere Connettori I/O posteriori.
   4. Rimuovere la copertura di sicurezza. Vedere Rimozione della copertura di sicurezza.
   5. Scollegare i cavi di alimentazione del modulo della ventola dalla scheda di controllo della ventola. Vedere Guida all'instradamento dei cavi interni dell'enclosure ThinkEdge SE100 per individuare i connettori.
2. Rimuovere il modulo della scheda di controllo della ventola.

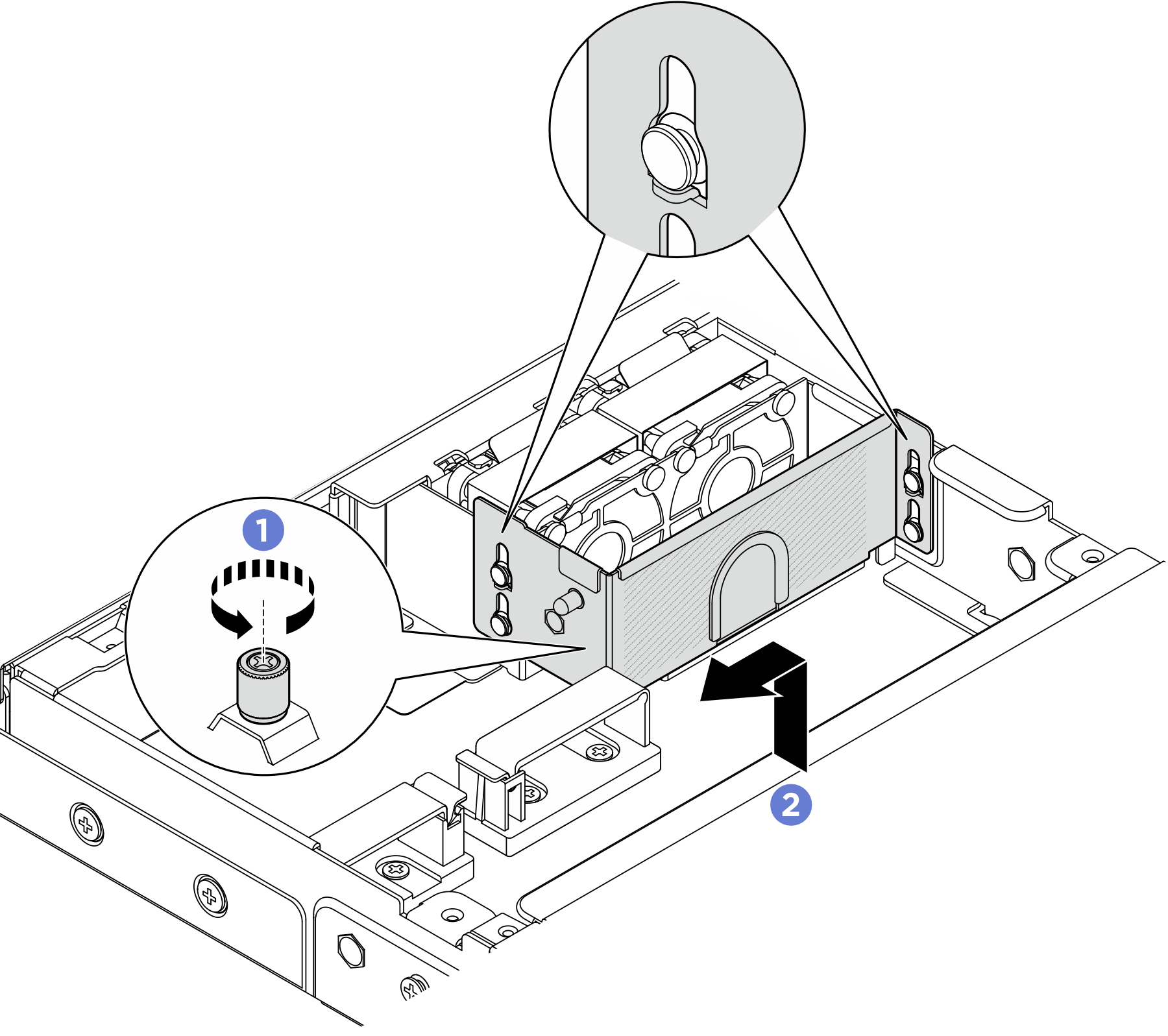

   1. Allentare con il cacciavite la vite zigrinata che fissa il modulo della scheda di controllo della ventola.
   2. Far scorrere il modulo della scheda di controllo della ventola finché i piedini della guida sull'enclosure non sono posizionati sull'apertura ampia dei fori. Sollevare quindi il modulo della scheda di controllo della ventola per rimuoverlo.
      Figura 1. Rimozione del modulo della scheda di controllo della ventola


3. Rimuovere le due viti che fissano la scheda di controllo all'alloggiamento della scheda di controllo della ventola. Sollevare quindi la scheda di controllo della ventola per estrarla dall'alloggiamento.
   Figura 2. Smontaggio della scheda di controllo della ventola
