팬 컨트롤 보드 모듈 제거

이 섹션의 지침에 따라 팬 컨트롤 보드 모듈을 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 랙에서 노드 제거의 내용을 참조하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 중간 윗면 덮개를 제거하십시오. 중간 윗면 덮개 제거의 내용을 참조하십시오.
   2. 공기 조절 장치를 제거하십시오. 공기 조절 장치 제거의 내용을 참조하십시오.
   3. 팬 컨트롤 보드 전원 케이블을 노드에서 분리합니다. ThinkEdge SE100 엔클로저 내장 케이블 배선 가이드의 뒷면 I/O 커넥터를 참조하여 커넥터를 배치하십시오.
   4. 안전 덮개를 제거하십시오. 안전 덮개 제거의 내용을 참조하십시오.
   5. 팬 컨트롤 보드에서 팬 모듈 전원 케이블을 분리하십시오. 커넥터의 위치를 확인하려면 ThinkEdge SE100 엔클로저 내장 케이블 배선 가이드의 내용을 참조하십시오.
2. 팬 컨트롤 보드 모듈 제거
   1. 팬 컨트롤 보드 모듈을 고정하는 나비 나사를 드라이버로 풉니다.
   2. 엔클로저의 가이드 핀이 열쇠 구멍의 큰 구멍에 장착될 때까지 팬 컨트롤 보드 모듈을 밀어낸 다음 들어 올려 제거하십시오.

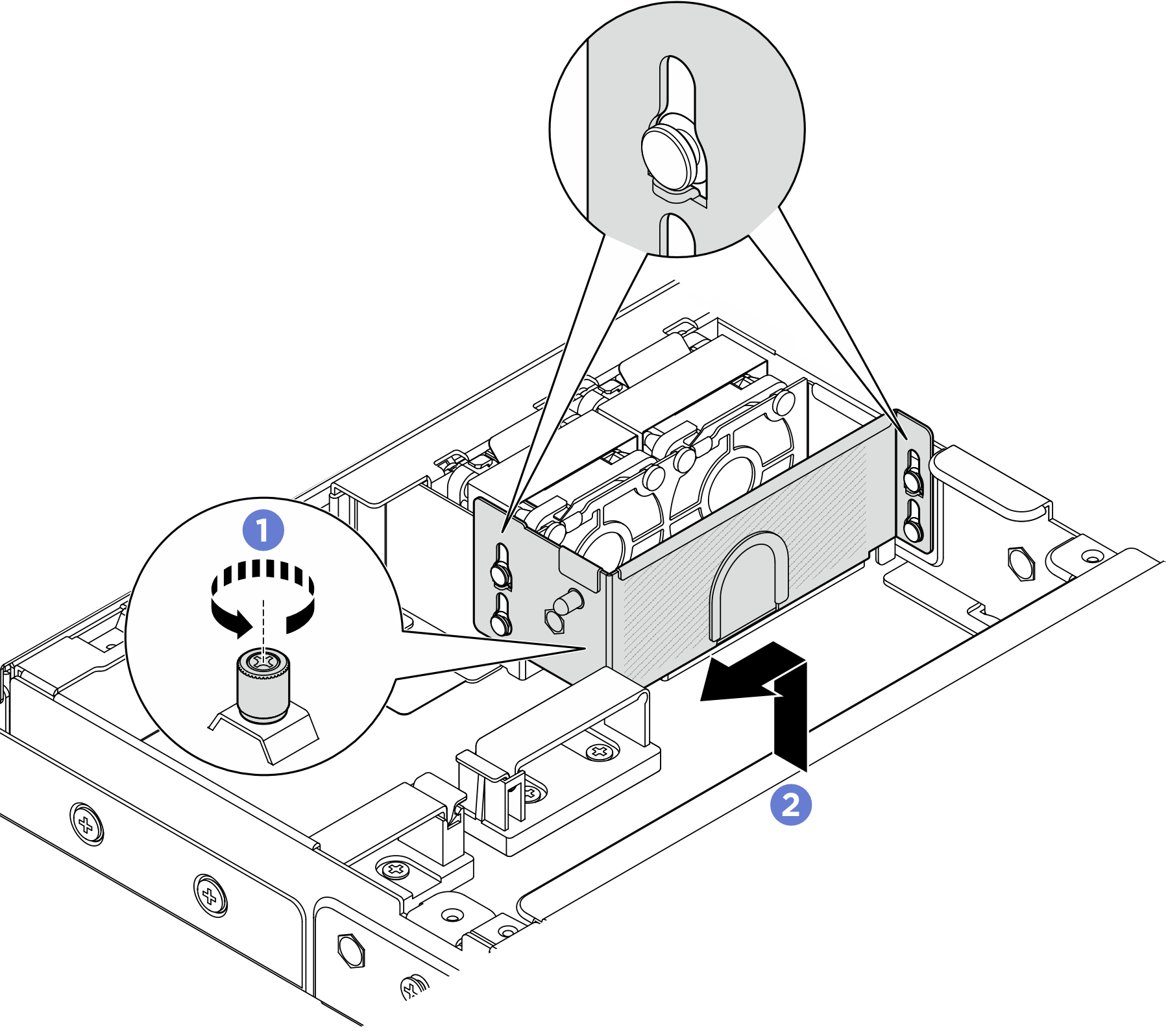

      그림 1. 팬 컨트롤 보드 모듈 제거


3. 팬 컨트롤 보드 케이지에 팬 컨트롤 보드를 고정하는 나사 2개를 제거한 다음, 팬 컨트롤 보드를 케이지에서 들어 올립니다.
   그림 2. 팬 컨트롤 보드 분해
