卸下内存条

按以下信息卸下内存条。

关于本任务

必备工具

请确保您手头有下列必备工具，以便妥善更换组件。
  • 导热垫套件： 请参阅各自的更换过程以了解更多信息。
    • 主板导热垫套件：
      • 内存条导热垫
      • ESD 吸收垫
    • 顶盖/底盖导热垫套件：
      • 安装在插槽 1 中的内存条：顶盖导热垫套件
      • 安装在插槽 2 中的内存条：底盖导热垫套件
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 请确保在从系统上拔下电源线 20 秒后再卸下或安装内存条。这样可以使系统完全放电，以便安全地操作内存条。

  • 如果节点安装在机柜或底座中，请从机柜或底座中卸下节点。请参阅配置指南。

  • 如果不打算在同一插槽中安装置换内存条，请确保您有可用的内存条填充件。

  • 内存条容易被静电损坏，操作时需特殊对待。请参阅操作容易被静电损坏的设备标准指南。

    • 卸下或安装内存条时始终佩戴静电释放腕带。也可以使用静电释放手套。

    • 切勿同时拿取两个或更多内存条，以免使其互相接触。存储时请勿直接堆叠内存条。

    • 切勿接触内存条插槽金制触点或使这些触点接触内存条插槽壳体外部。

    • 小心操作内存条：切勿弯曲、扭转或使内存条跌落。

    • 请勿使用任何金属工具（例如夹具或卡箍）来处理内存条，因为硬质金属可能会损坏内存条。

    • 请勿在手持包装或无源组件的同时插入内存条，否则可能因插入力过大而导致包装破裂或无源组件分离。

过程

  1. 为本任务做好准备。
    1. 卸下桌面安装风扇护罩。请参阅卸下风扇护罩。
    2. 如果适用，请卸下扩展填充件。请参阅卸下扩展填充件。
    3. 如果适用，请卸下扩展填充件。请参阅卸下扩展套件。
    4. 在主板上找到要卸下的内存条。
      1. 要从插槽 1 中卸下内存条，请卸下顶盖。请参阅卸下顶盖。
      2. 要从插槽 2 中卸下内存条，请卸下底盖。请参阅卸下底盖。
      图 1. 内存条和处理器布局

      表 1. 内存条位置
      1 内存条插槽 12 内存条插槽 2
  2. 从插槽中卸下内存条。
    1. 小心地将内存条插槽两端的固定夹向外拨开，直至内存条弹起。
    2. 从内存条插槽中卸下内存条。
    注意

    为避免折断固定夹或损坏内存条插槽，操作固定夹时请勿太过用力。

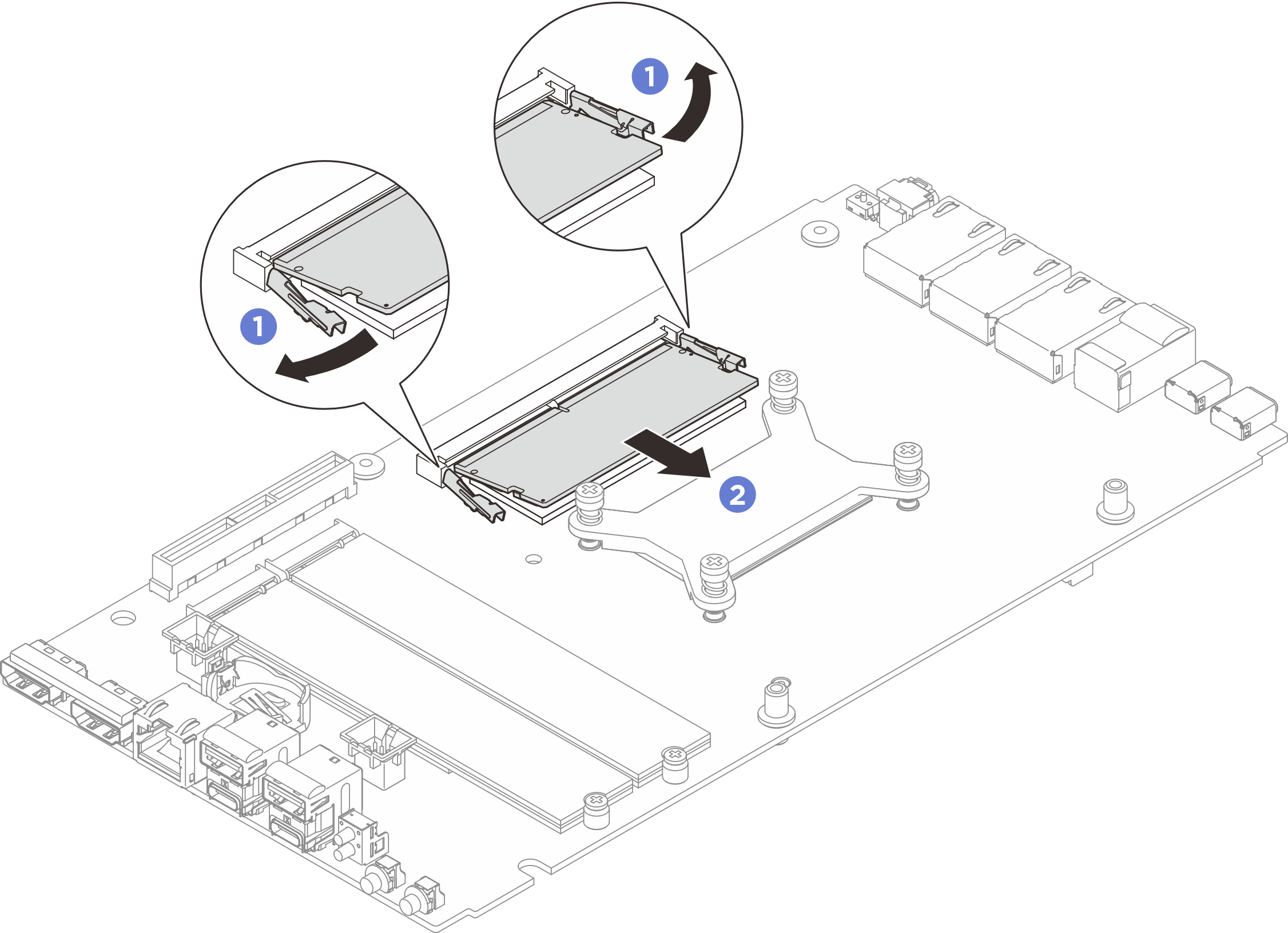

    图 2. 卸下内存条

完成之后

  1. 安装替换单元。请参阅安装内存条。

  2. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
