Снятие модуля памяти

Ниже приведены сведения по снятию модуля памяти.

Об этой задаче

Необходимые инструменты

Убедитесь в наличии перечисленных ниже необходимых инструментов для правильной замены компонента.
  • Комплекты термолистов. Дополнительные сведения см. в соответствующих процедурах замены.
    • Комплекты термолистов материнской платы:
      • Термолисты модулей памяти
      • Прокладки для защиты от электростатических разрядов
    • Комплекты термолистов верхнего/нижнего кожуха:
      • Модуль памяти, установленный в гнездо 1: комплекты термолистов верхнего кожуха
      • Модуль памяти, установленный в гнездо 2: комплекты термолистов нижнего кожуха
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.

  • Если узел установлен в корпус или крепление, извлеките его из корпуса или крепления. См. раздел Инструкции по настройке.

  • Если сменный модуль памяти не устанавливается в то же гнездо, убедитесь в наличии заглушки модуля памяти.

  • Модули памяти чувствительны к статическому электричеству и требуют особого обращения. См. стандартные рекомендации в разделе Работа с устройствами, чувствительными к статическому электричеству:

    • Снимайте и устанавливайте модули памяти только при надетом антистатическом браслете. Можно также использовать антистатические перчатки.

    • Не допускайте соприкосновения модулей памяти. Не храните модули памяти расположенными друг на друге.

    • Никогда не касайтесь золотых контактов разъема модуля памяти и не позволяйте этим контактам выходить за пределы корпуса разъема модуля памяти.

    • Обращайтесь с модулями памяти с осторожностью: никогда не сгибайте, не перекручивайте и не роняйте их.

    • Не используйте металлические инструменты (например, калибр или зажимы) для работы с модулями памяти, поскольку жесткие металлы могут повредить модули памяти.

    • Не вставляйте модули памяти, удерживая упаковку или пассивные компоненты, поскольку это может привести к тому, что упаковка потрескается или пассивные компоненты отсоединятся в результате высокого усилия вставки.

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Снимите кожух вентилятора для монтажа на столе. См. раздел Снятие кожуха вентилятора.
    2. Если применимо, снимите заглушку комплекта расширения. См. раздел Снятие заглушки комплекта расширения.
    3. Если применимо, снимите комплект расширения. См. раздел Снятие комплекта расширения.
    4. Найдите модуль памяти, который необходимо снять с материнской платы.
      1. Чтобы извлечь модуль памяти из гнезда 1, снимите верхний кожух. См. раздел Снятие верхнего кожуха.
      2. Чтобы извлечь модуль памяти из гнезда 2, снимите нижний кожух. См. раздел Снятие нижнего кожуха.

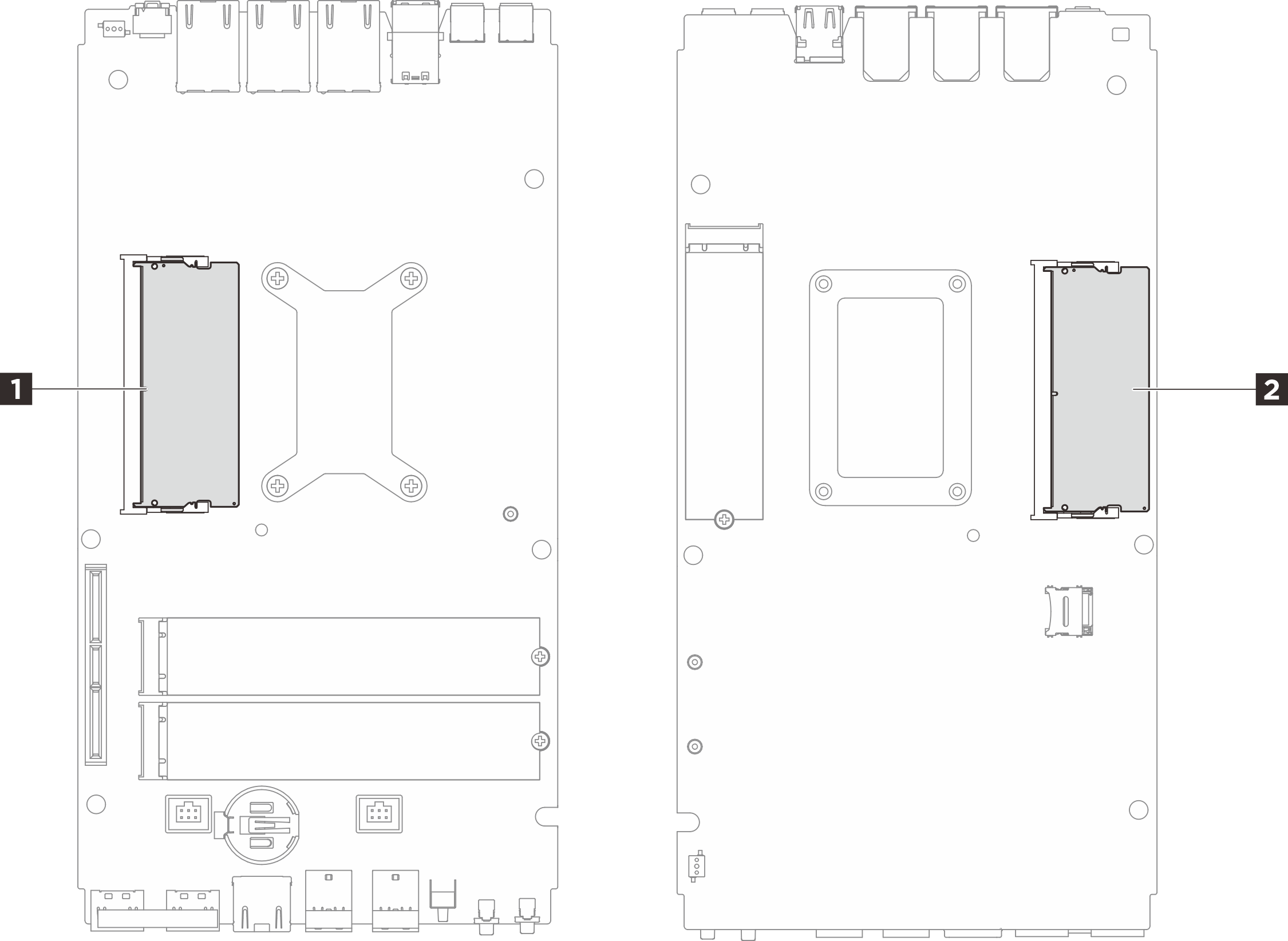

      Рис. 1. Расположение модулей памяти и процессоров

      Табл. 1. Расположение модулей памяти
      1 Гнезда модулей памяти 12 Гнезда модулей памяти 2
  2. Извлеките модуль памяти из гнезда.
    1. Аккуратно раздвигайте фиксаторы на каждом конце гнезда модуля памяти, чтобы модуль памяти вышел из него.
    2. Извлеките модуль памяти из гнезда модуля памяти.
    Внимание

    Чтобы не сломать фиксаторы и не повредить гнезда модуля памяти, обращайтесь с фиксаторами аккуратно.

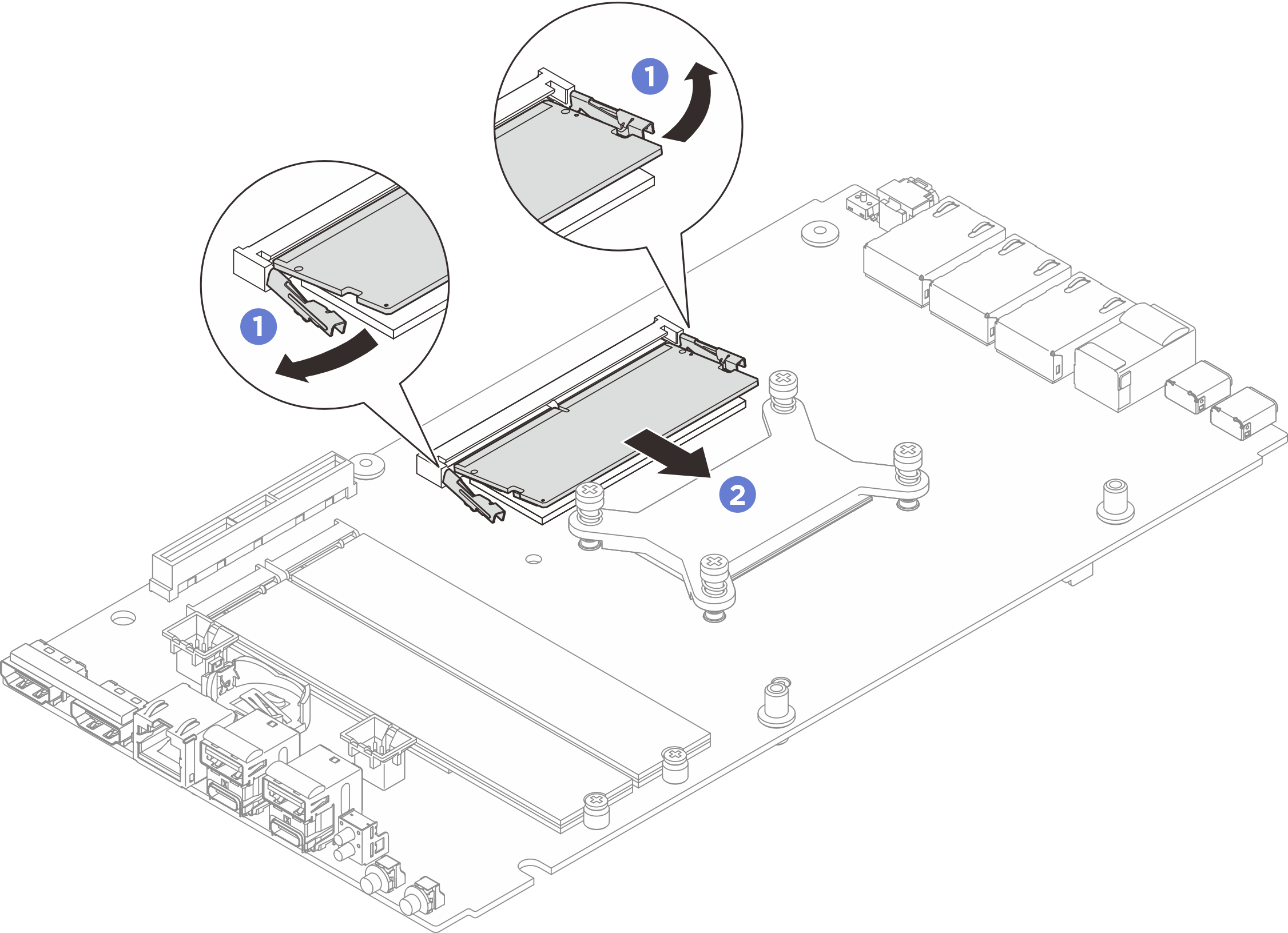

    Рис. 2. Снятие модуля памяти

После завершения

  1. Установите сменный модуль. См. раздел Установка модуля памяти.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
