メモリー・モジュールの取り外し
以下の情報を使用して、メモリー・モジュールを取り外します。
このタスクについて
必要なツール
コンポーネントを適切に交換するために、以下にリストされている必要なツールが手元にあることを確認してください。- サーマル・パッド・キット: 詳細については、それぞれの交換手順を参照してください。
- システム・ボードのサーマル・パッド・キット:
- メモリー・モジュールのサーマル・パッド
- ESD 除去パッド
- トップ・カバー/下部カバーのサーマル・パッド・キット:
- スロット 1 に取り付けられたメモリー・モジュール: トップ・カバーのサーマル・パッド・キット
- スロット 2 に取り付けられたメモリー・モジュール: 下部カバーのサーマル・パッド・キット
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
メモリー・モジュールの取り外しまたは取り付けは、必ず電源コードをシステムから取り外してから 20 秒経過した後に行ってください。これにより、システムが完全に放電されるため、メモリー・モジュールを安全に取り扱うことができます。
ノードがエンクロージャーに取り付けられているかマウントされている場合、エンクロージャーまたはマウントからノードを取り外します。構成ガイドを参照してください。
交換用メモリー・モジュールを同じスロットに取り付けない場合は、メモリー・モジュール・フィラーを用意してください。
- メモリー・モジュールは静電気放電の影響を受けやすく、特別な取り扱いが必要です。静電気の影響を受けやすいデバイスの取り扱いの標準のガイドラインを参照してください。
メモリー・モジュールの取り外しまたは取り付けの際には、必ず静電放電ストラップを着用してください。静電気放電グローブも使用できます。
2 つ以上のメモリー・モジュールを互いに接触させないでください。保管中にメモリー・モジュールを直接重ねて積み重ねないでください。
金色のメモリー・モジュール・コネクターの接点に触れたり、これらの接点をメモリー・モジュール・コネクターのエンクロージャーの外側に接触させたりしないでください。
メモリー・モジュールを慎重に扱ってください。メモリー・モジュールを曲げたり、ねじったり、落としたりしないでください。
メモリー・モジュールを取り扱う際に金属製の工具 (治具やクランプなど) を使用しないでください。固い金属によりメモリー・モジュールが傷つく恐れがあります。
パッケージまたは受動部品を持ってメモリー・モジュールを挿入しないでください。挿入時に力をかけることでパッケージに亀裂が入ったり受動部品が外れたりする恐れがあります。
手順
- このタスクの準備をします。
- システム・ボードで、取り外すメモリー・モジュールの位置を確認します。
- スロット 1 からメモリー・モジュールを取り外すには、トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
- スロット 2 からメモリー・モジュールを取り外すには、下部カバーを取り外します。下部カバーの取り外しを参照してください。
図 1. メモリー・モジュールおよびプロセッサーのレイアウト
表 1. メモリー・モジュールの位置 1 メモリー・モジュール・スロット 1 2 メモリー・モジュール・スロット 2
- システム・ボードで、取り外すメモリー・モジュールの位置を確認します。
- メモリー・モジュールをスロットから取り外します。
メモリー・モジュール・スロットの両端にある固定クリップを、メモリー・モジュールが持ち上がるまで慎重に広げます。
メモリー・モジュール・スロットからメモリー・モジュールを取り外します。
重要固定クリップの破損やメモリー・モジュール・スロットの損傷を防ぐために、クリップは慎重に取り扱ってください。

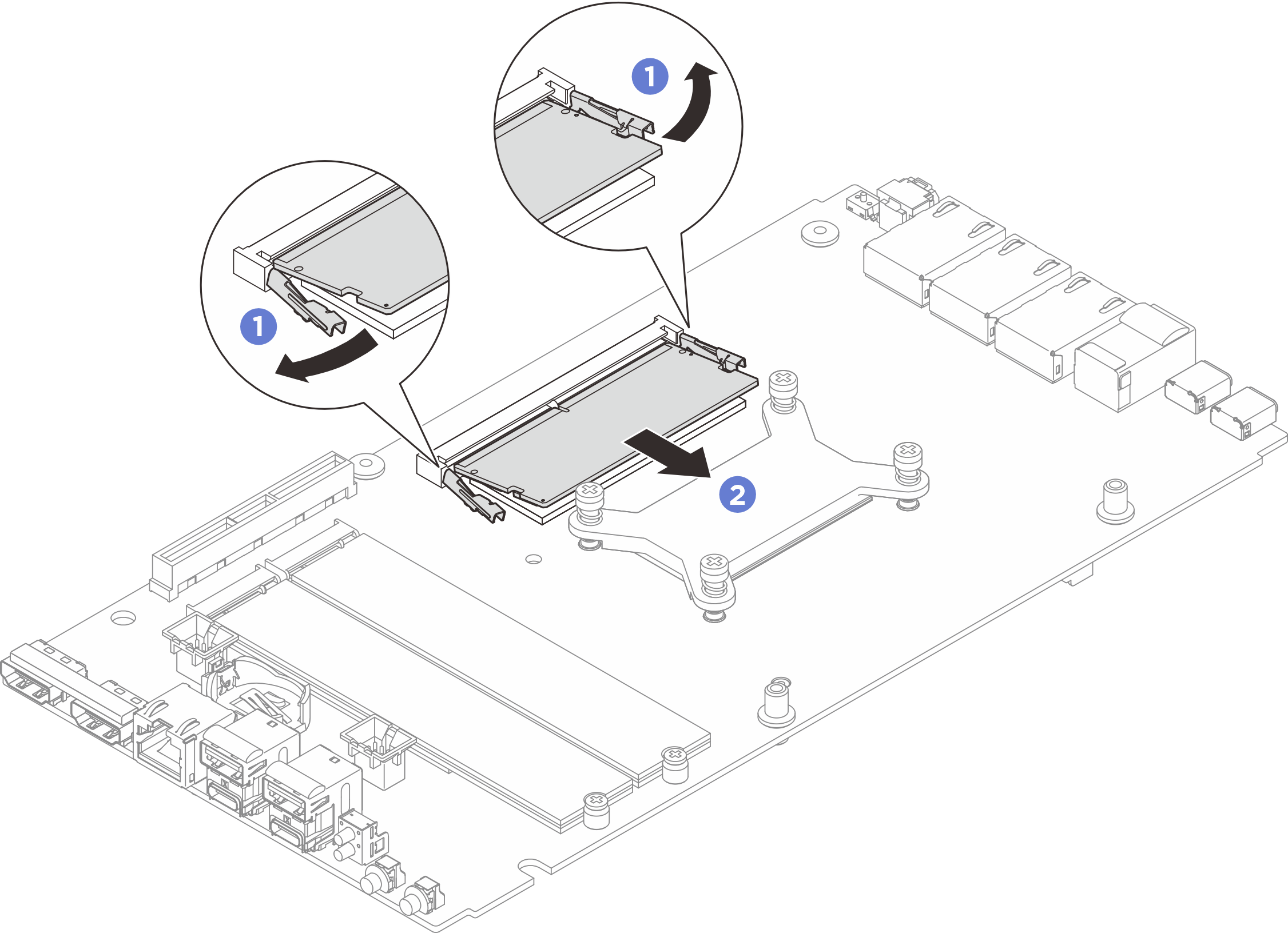

図 2. メモリー・モジュールの取り外し
交換用ユニットを取り付けます。メモリー・モジュールの取り付け を参照してください。
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
