Extracción de un módulo de memoria
Utilice esta información para extraer un módulo de memoria.
Acerca de esta tarea
Herramientas requeridas
Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente.- Kits de almohadillas térmicas: Consulte sus procedimientos de sustitución correspondientes para obtener más información.
- Kits de almohadillas térmicas de la placa del sistema:
- Almohadillas térmicas del módulo de memoria
- Almohadillas absorbentes de descarga electrostática
- Kits de almohadillas térmicas de cubierta superior / cubierta inferior:
- Módulo de memoria instalado en la ranura 1: Kits de almohadillas térmicas de cubierta superior
- Módulo de memoria instalado en la ranura 2: Kits de almohadillas térmicas de la cubierta inferior
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables de alimentación del sistema. Esto permite que el sistema se descargue completamente de electricidad y que sea seguro manipular el módulo de memoria.
Si el nodo está instalado en un alojamiento o montado, extraiga el nodo del alojamiento o montaje. Consulte Guía de configuración.
Si no está instalando un módulo de memoria de sustitución en la misma ranura, asegúrese de tener disponible relleno del módulo de memoria.
- Los módulos de memoria son sensibles a la descarga estática y requieren una manipulación especial. Consulte las directrices estándar para Manipulación de dispositivos sensibles a la electricidad estática.
Siempre use una muñequera antiestática al quitar o instalar los módulos de memoria. También se pueden utilizar guantes antiestática.
Nunca sostenga dos o más módulos de memoria juntos, de forma que entren en contacto. No apile los módulos de memoria directamente uno encima de otro para el almacenamiento.
Nunca toque los contactos dorados de los conectores de los módulos de memoria ni permita que estos contactos toquen la parte exterior del alojamiento de los conectores de los módulos de memoria.
Maneje con cuidado los módulos de memoria: nunca doble, tuerza ni deje caer un módulo de memoria.
No utilice herramientas metálicas (como jigs o abrazaderas) para manipular los módulos de memoria, ya que los metales rígidos pueden dañar los módulos de memoria.
No inserte los módulos de memoria mientras sostiene los paquetes o los componentes pasivos, lo que puede provocar grietas en los paquetes o la separación de componentes pasivos por la fuerza de inserción alta.
Procedimiento
- Prepárese para esta tarea.
- Localice el módulo de memoria que desea extraer en la placa del sistema.
- Para quitar el módulo de memoria de la ranura 1, quite la cubierta superior. Consulte Extracción de la cubierta superior.
- Para quitar el módulo de memoria de la ranura 2, quite la cubierta inferior. Consulte Extracción de la cubierta inferior.

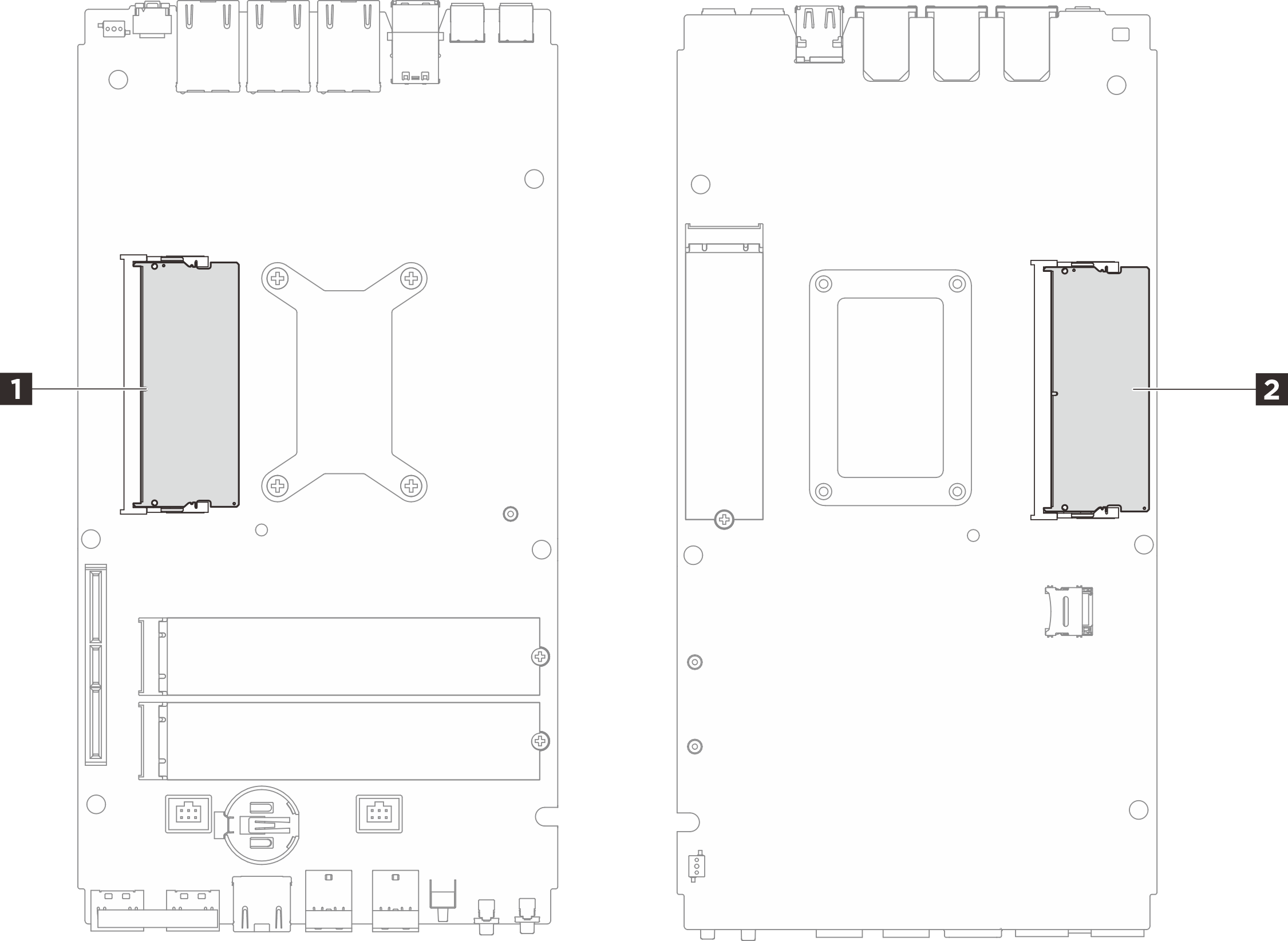

Figura 1. Diseño de los módulos de memoria y el procesador
Tabla 1. Ubicación de los módulos de memoria 1 Ranuras 1 de módulo de memoria 2 Ranuras 2 de módulo de memoria
- Localice el módulo de memoria que desea extraer en la placa del sistema.
- Quite el módulo de memoria de la ranura.
Separe con cuidado los clips de sujeción en cada extremo de la ranura del módulo de memoria hasta que el módulo de memoria salga hacia fuera.
Quite el módulo de memoria de la ranura del módulo de memoria.
AtenciónPara evitar que se rompan los clips de sujeción o que se dañen las ranuras del módulo de memoria, manipule los clips con cuidado.

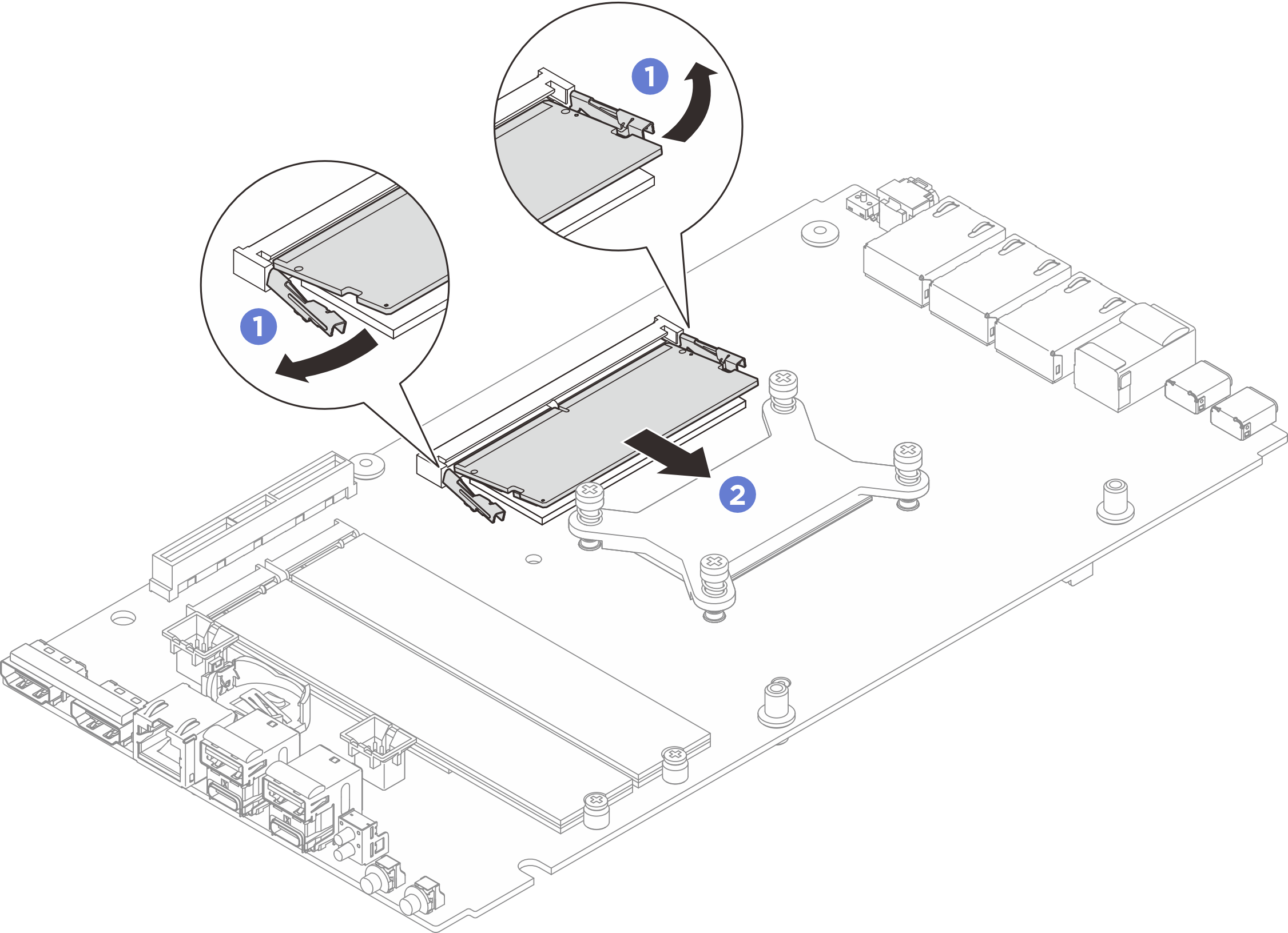

Figura 2. Extracción del módulo de memoria
Instale una unidad de sustitución. Consulte Instalación de un módulo de memoria.
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
