Instalación de un módulo de memoria

Siga las instrucciones que aparecen en esta sección para instalar un módulo de memoria.

Acerca de esta tarea

Consulte Reglas y orden de instalación de un módulo de memoria para obtener información detallada sobre la preparación y configuración de la memoria.

Herramientas requeridas

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente.
  • Kits de almohadillas térmicas: Consulte sus procedimientos de sustitución correspondientes para obtener más información.
    • Kits de almohadillas térmicas de la placa del sistema:
      • Almohadillas térmicas del módulo de memoria
      • Almohadillas absorbentes de descarga electrostática
    • Kits de almohadillas térmicas de cubierta superior / cubierta inferior:
      • Módulo de memoria instalado en la ranura 1: Kits de almohadillas térmicas de cubierta superior
      • Módulo de memoria instalado en la ranura 2: Kits de almohadillas térmicas de la cubierta inferior
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables de alimentación del sistema. Esto permite que el sistema se descargue completamente de electricidad y que sea seguro manipular el módulo de memoria.

  • Asegúrese de adoptar una de las configuraciones admitidas que se enumeran en Reglas y orden de instalación de un módulo de memoria.

  • Los módulos de memoria son sensibles a la descarga estática y requieren una manipulación especial. Consulte las directrices estándar en Manipulación de dispositivos sensibles a la electricidad estática:

    • Siempre use una muñequera antiestática al quitar o instalar los módulos de memoria. También se pueden utilizar guantes antiestática.

    • Nunca sostenga dos o más módulos de memoria juntos, de forma que entren en contacto. No apile los módulos de memoria directamente uno encima de otro para el almacenamiento.

    • Nunca toque los contactos dorados de los conectores de los módulos de memoria ni permita que estos contactos toquen la parte exterior del alojamiento de los conectores de los módulos de memoria.

    • Maneje con cuidado los módulos de memoria: nunca doble, tuerza ni deje caer un módulo de memoria.

    • No utilice herramientas metálicas (como jigs o abrazaderas) para manipular los módulos de memoria, ya que los metales rígidos pueden dañar los módulos de memoria.

    • No inserte los módulos de memoria mientras sostiene los paquetes o los componentes pasivos, lo que puede provocar grietas en los paquetes o la separación de componentes pasivos por la fuerza de inserción alta.

Importante
Quite o instale los módulos de memoria para un procesador a la vez.
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la cubierta del ventilador de montaje en escritorio. Consulte Extracción de una cubierta del ventilador.
    2. Extraiga el módulo de ventilador. Consulte Extracción de un módulo de ventilador.
    3. Si corresponde, quite el relleno para expansión. Consulte Extracción del relleno para expansión.
    4. Si corresponde, quite el kit de expansión. Consulte Extracción del kit de expansión.
    5. Localice el módulo de memoria que desea extraer en la placa del sistema.
      1. Para quitar el módulo de memoria de la ranura 1, quite la cubierta superior. Consulte Extracción de la cubierta superior.
      2. Para quitar el módulo de memoria de la ranura 2, quite la cubierta inferior. Consulte Extracción de la cubierta inferior.
      Figura 1. Diseño de los módulos de memoria y el procesador

      Tabla 1. Ubicación de los módulos de memoria
      1 Ranuras 1 de módulo de memoria2 Ranuras 2 de módulo de memoria
    6. Sustituya la almohadilla térmica y el absorbedor si la almohadilla térmica se encuentra en cualquiera de las siguientes condiciones. Asegúrese de seguir las Directrices de instalación de las almohadillas térmicas.
      • La almohadilla térmica está dañada o desprendida.
      • Cuando el componente reemplazado tiene una marca diferente o un factor de forma diferente y puede causar la deformación o daño a la almohadilla térmica.

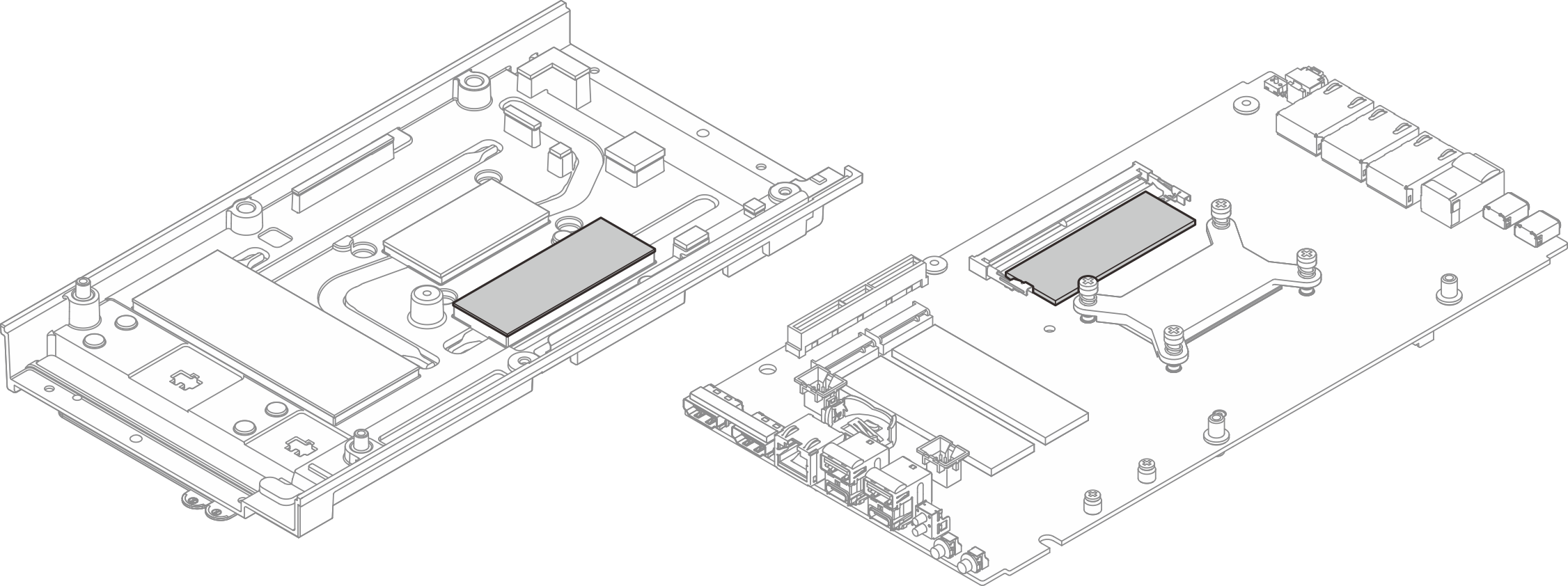

      Figura 2. Almohadillas térmicas de la ranura 1 del módulo de memoria (cubierta superior y lado de la placa del sistema)

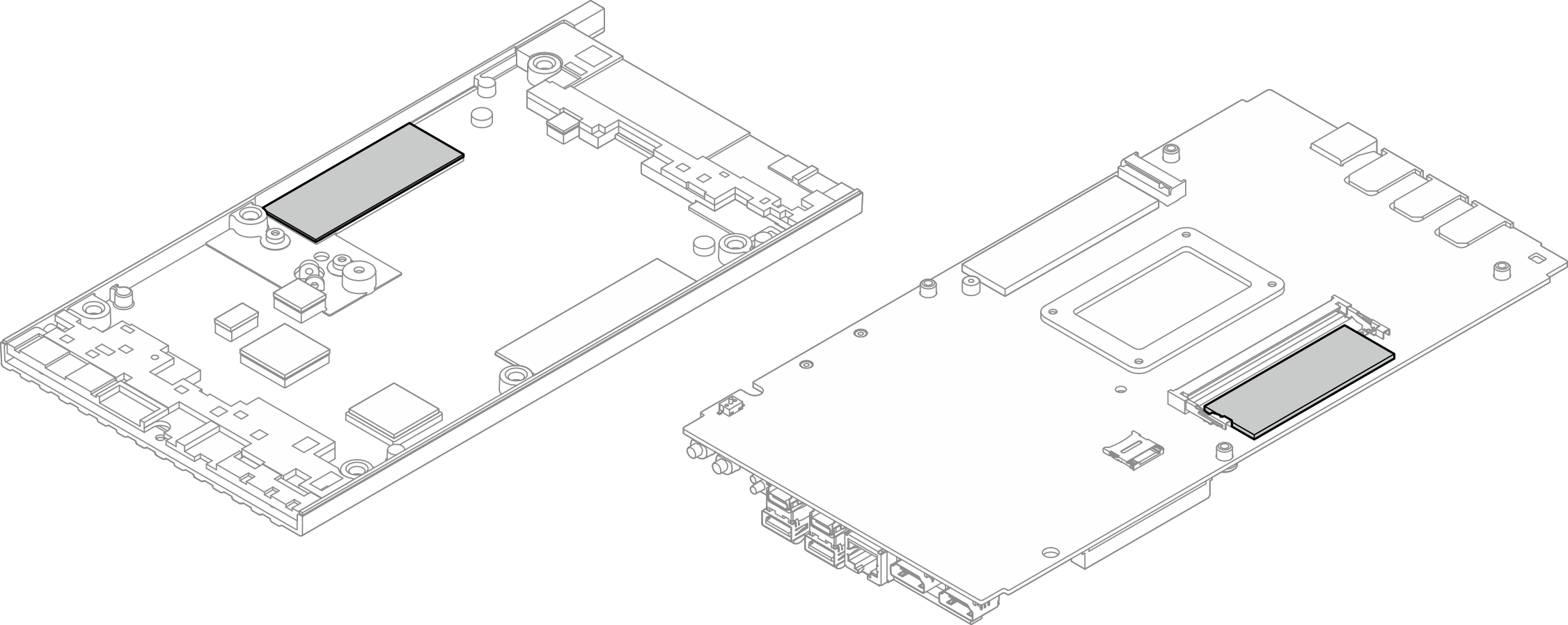

      Figura 3. Almohadillas térmicas de la ranura 2 del módulo de memoria (cubierta inferior y lado de la placa del sistema)

  2. Ponga en contacto la bolsa antiestática que contiene el módulo de memoria con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque el módulo de memoria de la bolsa y colóquelo en una superficie antiestática.
  3. Instale el módulo de memoria en la ranura.
    1. Alinee la muesca del módulo de memoria con la pestaña de la ranura del módulo de memoria. Luego, inserte el módulo de memoria en un ángulo de aproximadamente 30 grados en la ranura.
    2. Presione el módulo de memoria hacia abajo hasta que quede bien colocado.
      Nota
      Asegúrese de que las patillas de seguridad estén completamente bloqueadas y que el pasador dorado esté completamente insertado en la ranura, tal como se muestra en la ilustración.

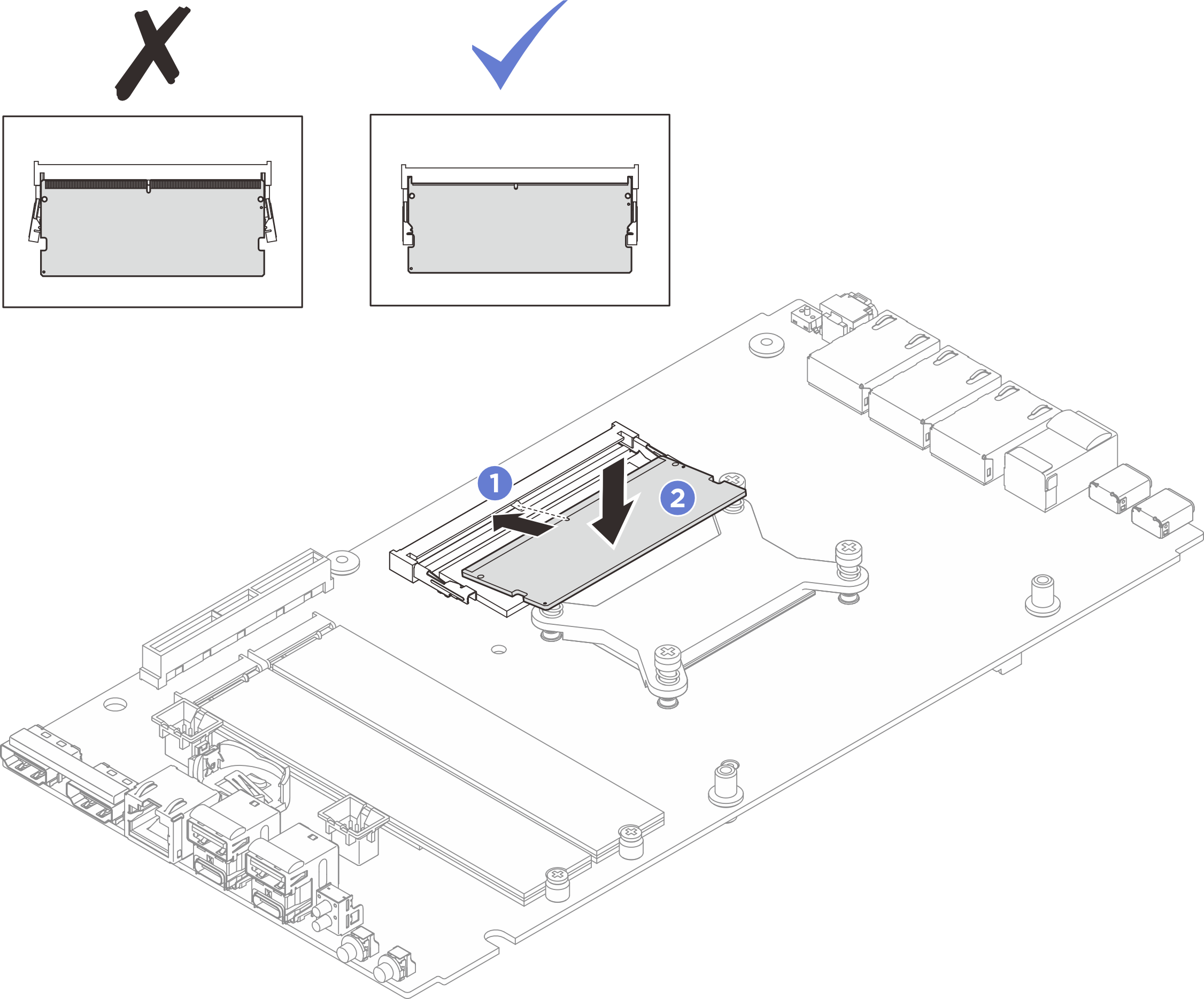

      Figura 4. Instalación de un módulo de memoria

Después de finalizar

  1. Si corresponde, instale la cubierta superior. Consulte Instalación de la cubierta superior.
  2. Si corresponde, instale la cubierta inferior. Consulte Instalación de la cubierta inferior.
  3. Si corresponde, instale el kit de expansión. Consulte Instalación del kit de expansión.
  4. Si corresponde, instale el relleno para expansión. Consulte Instalación del relleno para expansión.
  5. Instale la cubierta del ventilador de montaje en escritorio. Consulte Instale una cubierta de ventilador de montaje en escritorio.
  6. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
