Installazione di un modulo di memoria

Seguire le istruzioni riportate in questa sezione per installare un modulo di memoria.

Informazioni su questa attività

Vedere Regole e ordine di installazione dei moduli di memoria per informazioni dettagliate sull'installazione e sulla configurazione della memoria.

Strumenti necessari

Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente.
  • Kit pad termici: Per ulteriori informazioni, vedere le rispettive procedure di sostituzione.
    • Kit pad termici della scheda di sistema:
      • Pad termici del modulo di memoria
      • Pad assorbenti ESD
    • Kit pad termici del coperchio superiore/coperchio inferiore:
      • Modulo di memoria installato nello slot 1: kit pad termici del coperchio superiore
      • Modulo di memoria installato nello slot 2: kit pad termici del coperchio inferiore
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Assicurarsi di rimuovere o installare il modulo di memoria 20 secondi dopo avere scollegato i cavi di alimentazione dal sistema. In questo modo il sistema può essere completamente scaricato e reso sicuro per la gestione del modulo di memoria.

  • Assicurarsi di utilizzare una delle configurazioni supportate elencate nella sezione Regole e ordine di installazione dei moduli di memoria.

  • I moduli di memoria sono sensibili alle scariche statiche e richiedono uno speciale trattamento. Fare riferimento alle linee guida standard in Manipolazione di dispositivi sensibili all'elettricità statica:

    • Indossare sempre un cinturino da polso di scaricamento elettrostatico quando si rimuovono o si installano i moduli di memoria. Possono essere utilizzati anche guanti per lo scaricamento elettrostatico.

    • Evitare che due o più moduli di memoria entrino in contatto tra loro. Non impilare i moduli di memoria direttamente l'uno sull'altro quando devono essere riposti.

    • Non toccare mai i contatti in oro del connettore del modulo di memoria né permettere che entrino in contatto con la parte esterna dell'alloggiamento del connettore del modulo di memoria.

    • Maneggiare i moduli di memoria con attenzione: non piegare, ruotare né far cadere per alcun motivo un modulo di memoria.

    • Non utilizzare strumenti metallici (ad esempio, fermi o morsetti) per maneggiare i moduli di memoria, poiché i metalli rigidi potrebbero danneggiarli.

    • Non inserire i moduli di memoria mentre si mantengono pacchetti o componenti passivi, poiché una pressione eccessiva può causare la rottura dei pacchetti o il distacco dei componenti passivi.

Importante
Rimuovere o installare i moduli di memoria per un processore alla volta.
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Rimuovere la copertura della ventola per il montaggio su scrivania. Vedere Rimozione della copertura della ventola.
    2. Rimuovere il modulo della ventola. Vedere Rimozione di un modulo della ventola.
    3. Se applicabile, rimuovere l'elemento di riempimento di espansione. Vedere Rimozione dell'elemento di riempimento di espansione.
    4. Se applicabile, rimuovere il kit di espansione. Vedere Rimozione del kit di espansione.
    5. Individuare il modulo di memoria da rimuovere sulla scheda di sistema.
      1. Per rimuovere il modulo di memoria dallo slot 1, rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
      2. Per rimuovere il modulo di memoria dallo slot 2, rimuovere il coperchio inferiore. Vedere Rimozione del coperchio inferiore.

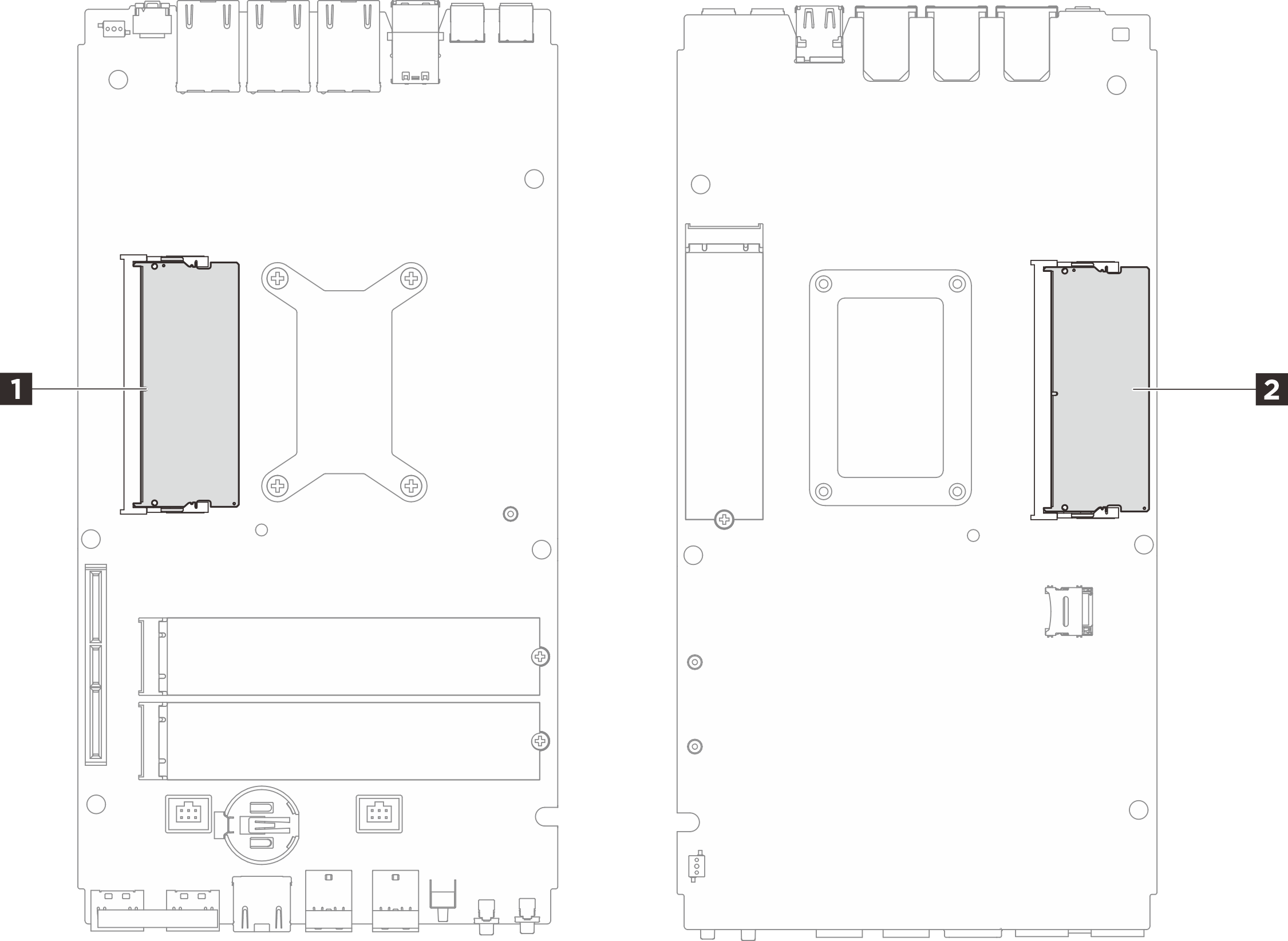

      Figura 1. Layout dei moduli di memoria e dei processori

      Tabella 1. Posizione dei moduli di memoria
      1 Slot dei moduli di memoria 12 Slot dei moduli di memoria 2
    6. Sostituire il pad termico e il tappetino assorbente se il pad termico si trova in una delle seguenti condizioni. Assicurarsi di seguire Linee guida per l'installazione del pad termico.
      • Il pad termico è danneggiato o staccato.
      • Il componente sostituito ha un marchio o un fattore di forma diverso e potrebbe causare la deformazione o il danneggiamento del pad termico.

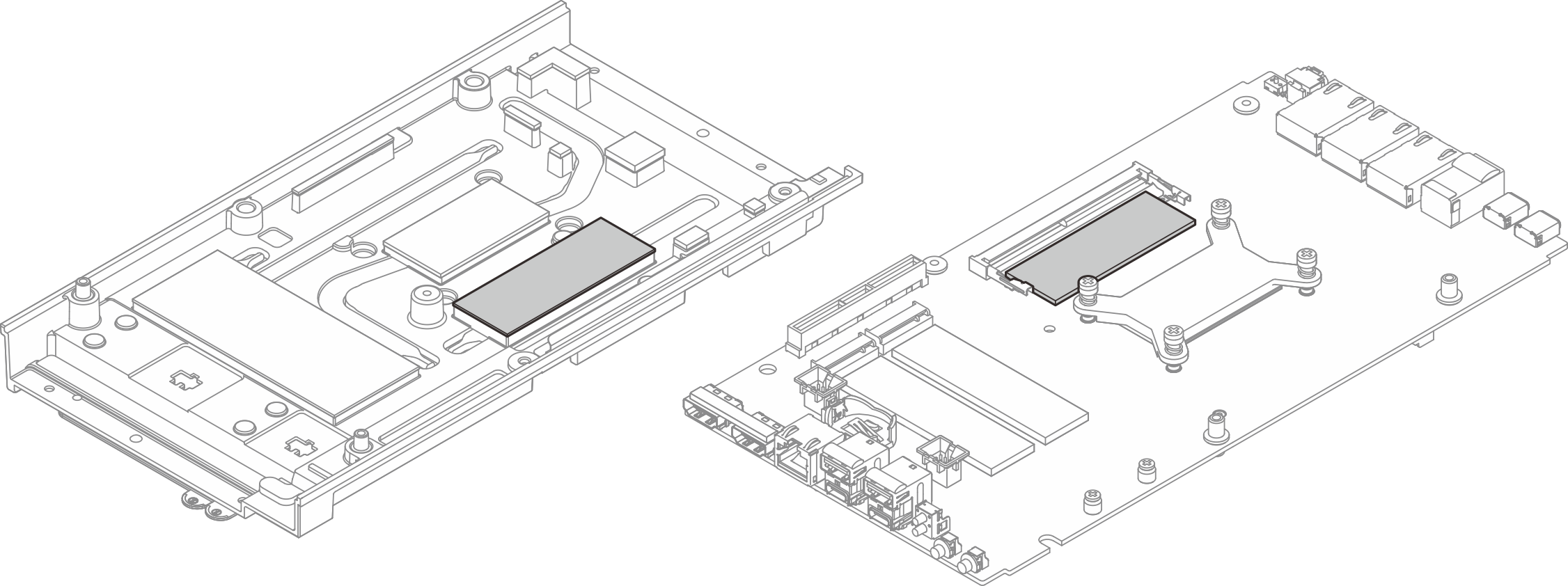

      Figura 2. Pad termici dello slot 1 del modulo di memoria (coperchio superiore e lato della scheda di sistema)

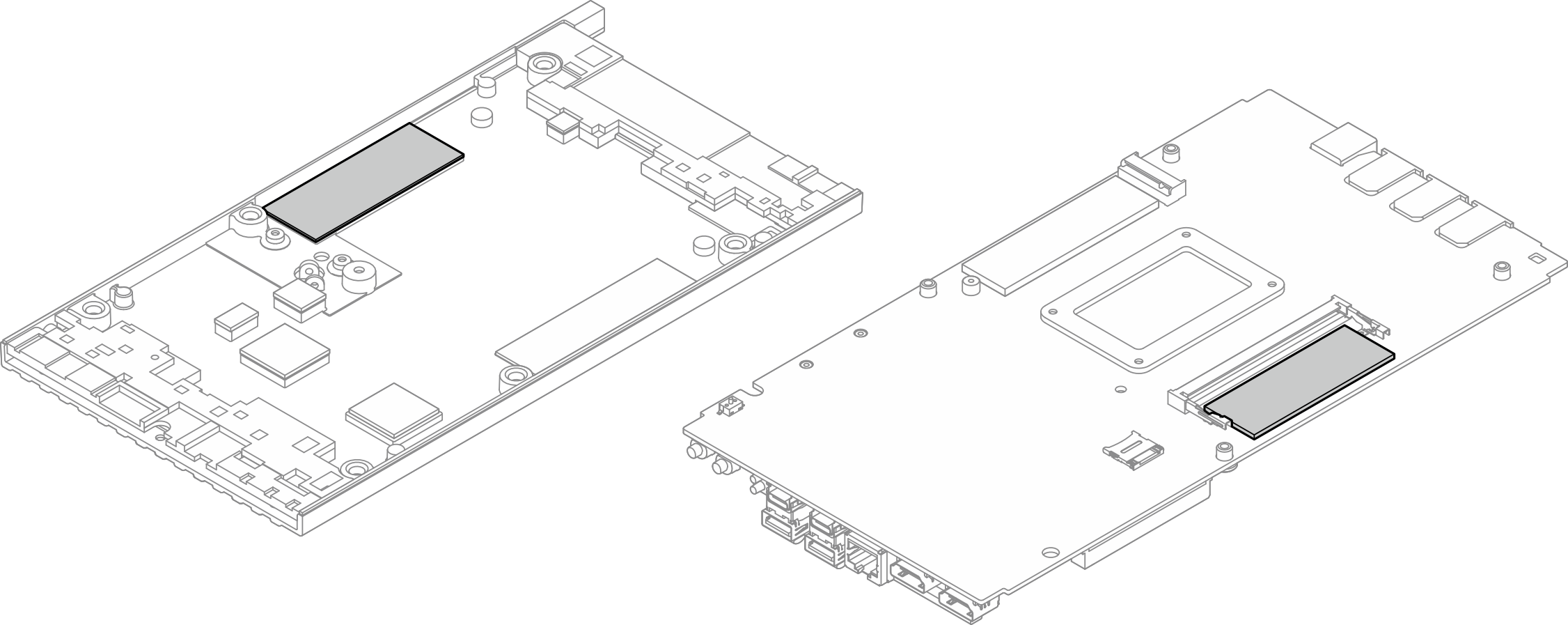

      Figura 3. Pad termici dello slot 2 del modulo di memoria (coperchio inferiore e lato della scheda di sistema)

  2. Mettere a contatto l'involucro antistatico che contiene il modulo di memoria con una superficie non verniciata esterna al server. Estrarre quindi il modulo di memoria dalla confezione e collocarlo su una superficie antistatica.
  3. Installare quindi il modulo di memoria nello slot.
    1. Allineare la tacca sul modulo di memoria alla linguetta sullo slot del modulo di memoria, quindi inserire il modulo di memoria nello slot mantenendo un angolo di circa 30 gradi.
    2. Premere il modulo di memoria verso il basso finché non scatta in posizione.
      Nota
      Assicurarsi che i perni di fissaggio siano completamente bloccati e che il contatto dorato sia completamente inserito nello slot come illustrato.

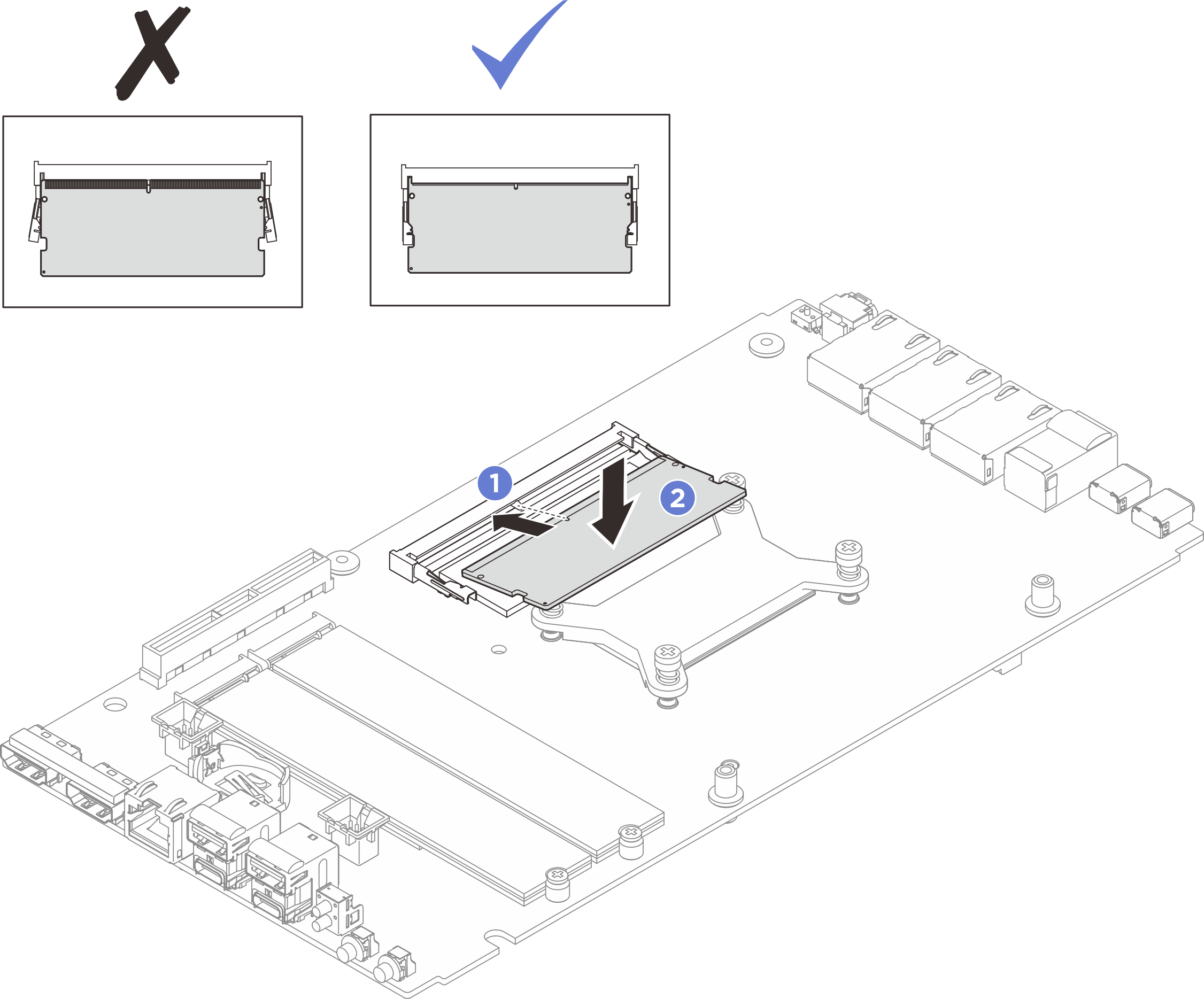

      Figura 4. Installazione del modulo di memoria

Dopo aver terminato

  1. Se applicabile, installare il coperchio superiore. Vedere Installazione del coperchio superiore.
  2. Se applicabile, installare il coperchio inferiore. Vedere Installazione del coperchio inferiore.
  3. Se applicabile, installare il kit di espansione. Vedere Installazione del kit di espansione.
  4. Se applicabile, installare l'elemento di riempimento di espansione. Vedere Installazione dell'elemento di riempimento di espansione.
  5. Installare la copertura della ventola per il montaggio su scrivania. Vedere Installazione della copertura della ventola per il montaggio su scrivania.
  6. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
