메모리 모듈 설치

이 섹션의 지침에 따라 메모리 모듈을 설치하십시오.

이 작업 정보

메모리 구성 및 설치에 관한 자세한 정보는 메모리 모듈 설치 규정 및 순서를 참조하십시오.
주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 시스템에서 전원 코드를 분리한 후 20초 후에 메모리 모듈을 제거하거나 설치하십시오. 이를 통해 시스템이 완전히 방전되어 메모리 모듈을 안전하게 취급할 수 있습니다.

  • 메모리 모듈 설치 규정 및 순서에 나열된 지원되는 구성 중 하나를 채택해야 합니다.

  • 메모리 모듈은 정전기 방전에 민감하며 특수 처리가 필요합니다. 정전기에 민감한 장치 취급의 표준 지침을 참조하십시오.
    • 메모리 모듈을 제거하거나 설치할 때는 항상 정전기 방전 스트랩을 착용하십시오. 정전기 방전 장갑도 사용할 수 있습니다.

    • 메모리 모듈이 서로 닿지 않도록 절대로 두 개 이상의 메모리 모듈을 함께 잡아서 안 됩니다. 보관 중에 메모리 모듈을 서로 겹쳐서 쌓지 마십시오.

    • 금색 메모리 모듈 커넥터 접촉부를 만지거나 이 접촉부가 메모리 모듈 커넥터 하우징 외부에 닿지 않도록 하십시오.

    • 조심스럽게 메모리 모듈을 다루십시오. 메모리 모듈을 구부리거나 비틀거나 떨어 뜨리지 마십시오.

    • 딱딱한 금속이 메모리 모듈을 손상시킬 수 있으므로 금속 도구(예: 지그 또는 클램프)를 사용하여 메모리 모듈을 다루지 마십시오.

    • 패키지 또는 패시브 구성 요소를 잡은 상태로 메모리 모듈을 삽입하지 마십시오. 삽입하는 힘이 강해서 패키지가 깨지거나 패시브 구성 요소가 분리될 수 있습니다.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  1. 이 작업을 준비하십시오.
    1. 시스템 보드에서 메모리 모듈 슬롯을 찾으십시오.

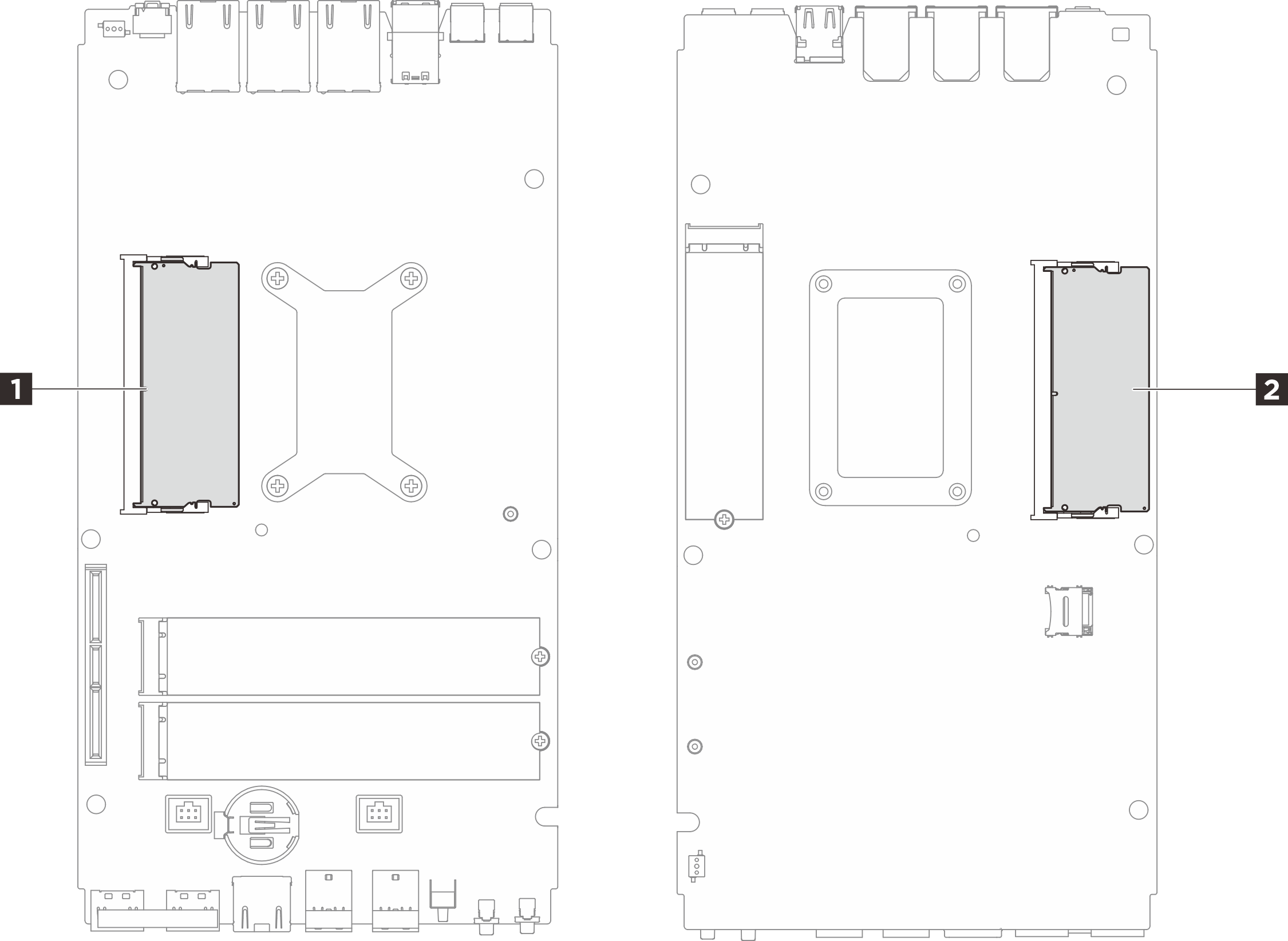

      그림 1. 메모리 모듈 및 프로세서 레이아웃

      표 1. 메모리 모듈의 위치
      1 DIMM 슬롯 1(상단)2 DIMM 슬롯 2(하단)
    2. 패드가 다음 조건 중 하나에 해당하는 경우 열 패드 및 ESD 흡수 패드를 교체하십시오.
      • 열 패드가 손상되었거나 표면에서 분리되었습니다.
      • 설치할 새 부품은 교체된 부품과 브랜드 또는 폼 팩터가 다릅니다. 새 부품으로 인해 열 패드가 변형되거나 손상될 수 있습니다.
      열 패드 설치 지침의 내용을 참조하여 필요한 열 패드 키트를 식별하고 열 패드 지침을 따르십시오.

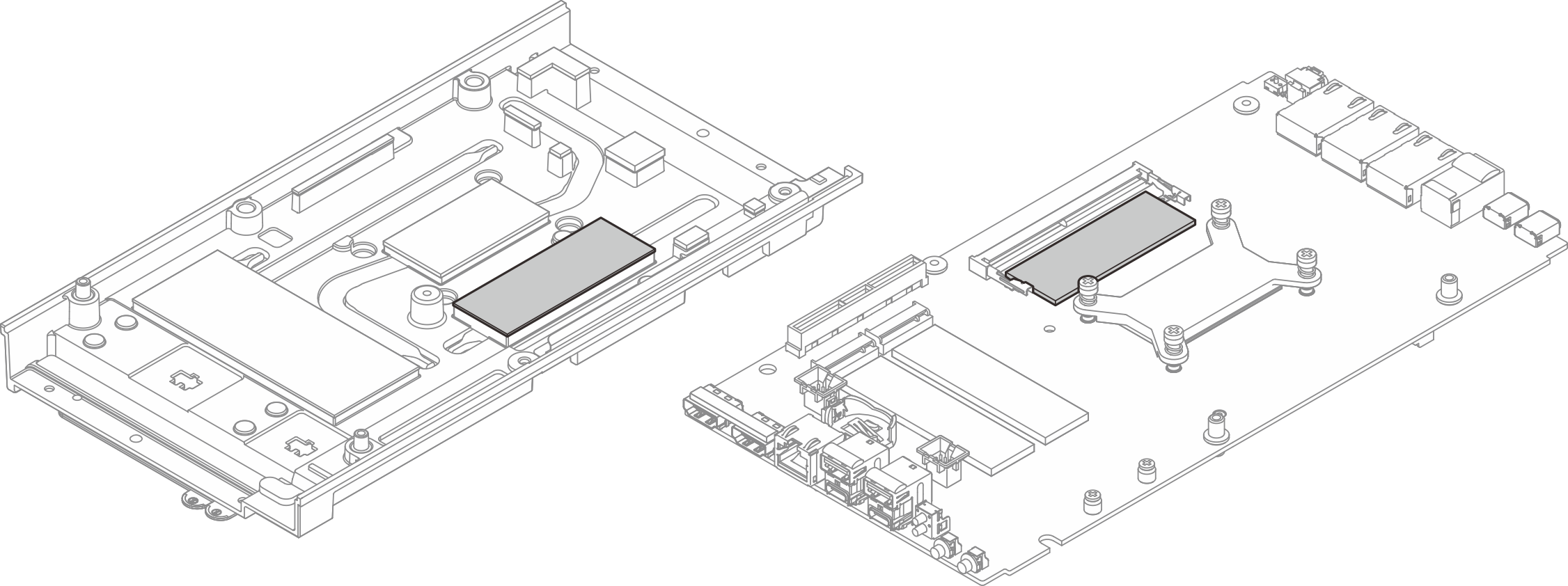

      그림 2. 메모리 모듈 슬롯 1 열 패드(윗면 덮개 및 시스템 보드 측면)

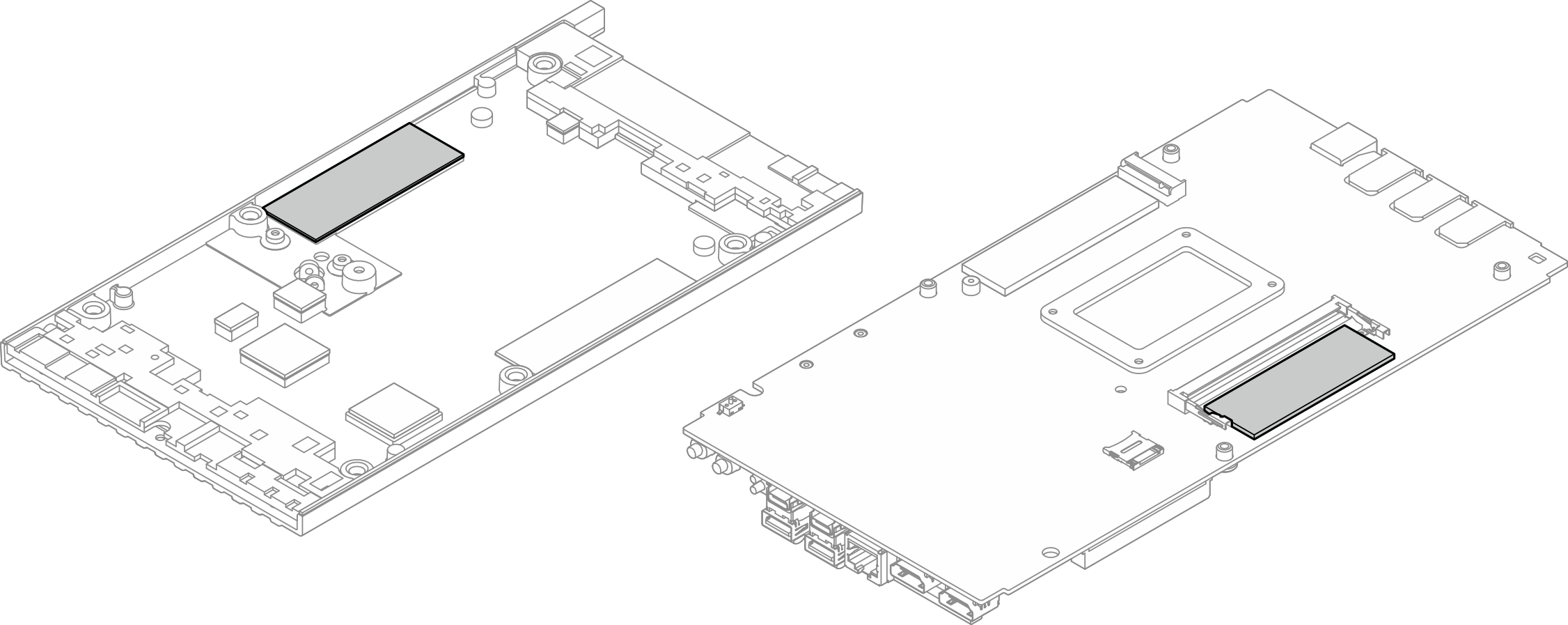

      그림 3. 메모리 모듈 슬롯 2 열 패드(밑면 덮개 및 시스템 보드 측면)

  2. 메모리 모듈이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 패키지에서 메모리 모듈을 꺼내 정전기 방지 표면에 놓으십시오.
  3. 슬롯에 메모리 모듈을 설치하십시오.
    1. 메모리 모듈의 노치를 메모리 모듈 슬롯의 탭에 맞추고, 약 30도 각도로 기울여 슬롯에 메모리 모듈을 삽입하십시오.
    2. 딸깍 소리가 나면서 고정될 때까지 메모리 모듈을 아래로 누릅니다.
      그림과 같이 고정 핀이 완전히 잠겨 있고 골드 핑거가 슬롯에 완전히 삽입되어 있는지 확인합니다.

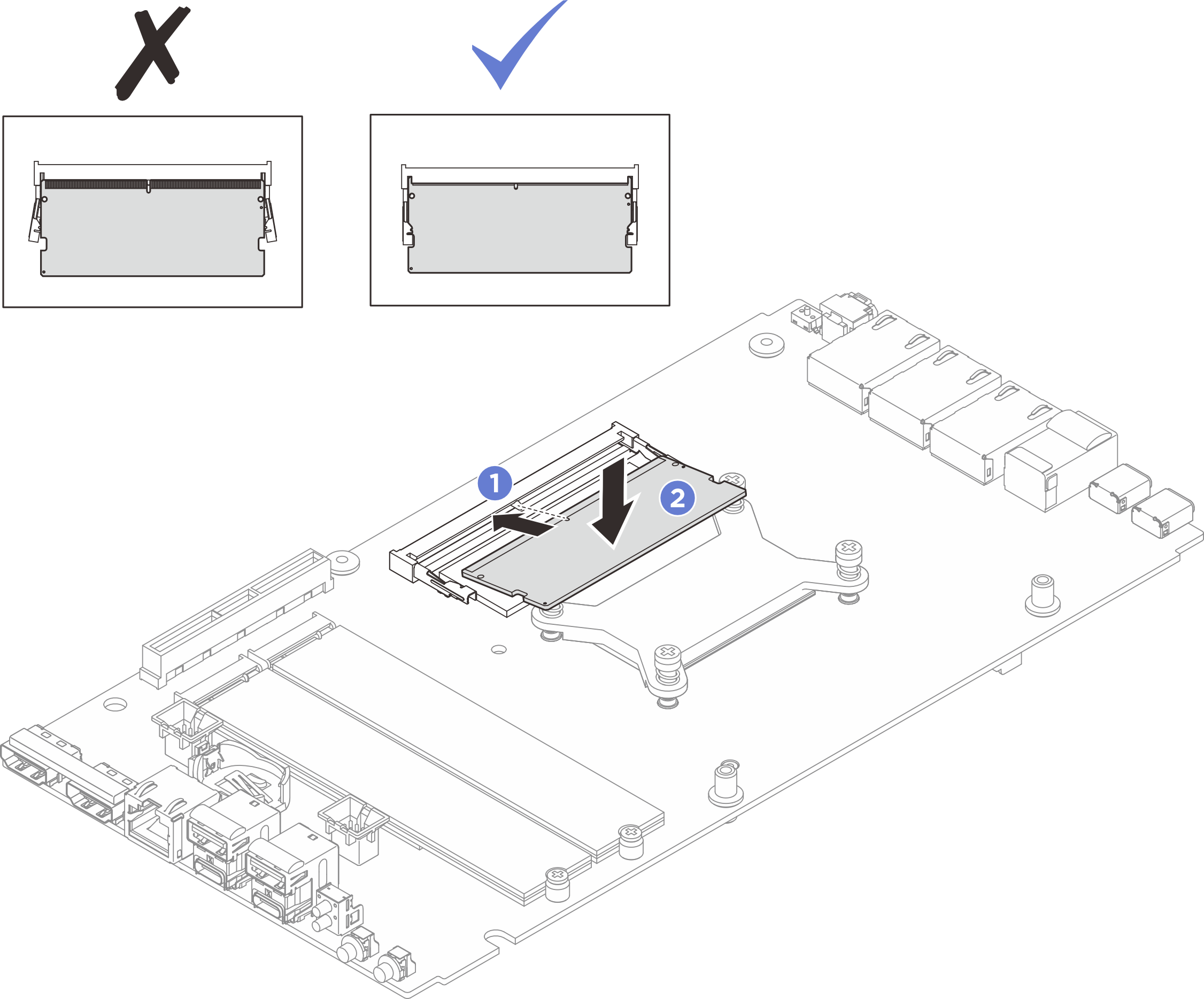

      그림 4. 메모리 모듈 설치

완료한 후

  1. 해당하는 경우 윗면 덮개를 설치합니다. 윗면 덮개 설치의 내용을 참조하십시오.
  2. 해당하는 경우 밑면 덮개를 설치합니다. 밑면 덮개 설치의 내용을 참조하십시오.
  3. 확장 키트 또는 확장 필러를 설치하십시오. 확장 키트 설치 또는 확장 필러 설치의 내용을 참조하십시오.
  4. 팬 슈라우드를 설치합니다. 팬 슈라우드 설치의 내용을 참조하십시오.
  5. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

데모 비디오

YouTube에서 절차 동영상 시청하기
