Speichermodul installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Speichermodul zu installieren.

Zu dieser Aufgabe

Ausführliche Informationen zur Speicherkonfiguration finden Sie im Abschnitt Installationsregeln und ‑reihenfolge für Speichermodule.

Erforderliche Werkzeuge

Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen.
  • Wärmepad-Sätze: Weitere Informationen finden Sie in den entsprechenden Austauschverfahren.
    • Wärmepad-Sätze für Systemplatine:
      • Wärmepads für Speichermodule
      • Antistatik-Pads
    • Wärmepad-Sätze für obere/untere Abdeckung:
      • In Steckplatz 1 installiertes Speichermodul: Wärmepad-Sätze für obere Abdeckung
      • In Steckplatz 2 installiertes Speichermodul: Wärmepad-Sätze für untere Abdeckung
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.

  • Vergewissern Sie sich, dass Sie eine der unterstützten Konfigurationen verwenden, die in Installationsregeln und ‑reihenfolge für Speichermodule aufgeführt sind.

  • Speichermodule sind empfindlich gegen statische Entladungen und erfordern eine spezielle Handhabung. Siehe Standardrichtlinien unter Umgang mit aufladungsempfindlichen Einheiten:

    • Tragen Sie immer ein Antistatikarmband, wenn Sie Speichermodule entfernen oder installieren. Antistatikhandschuhe können ebenfalls verwendet werden.

    • Halten Sie niemals zwei oder mehr Speichermodule zusammen in der Hand, denn diese sollten sich nicht berühren. Stapeln Sie Speichermodule während der Lagerung nicht übereinander.

    • Berühren Sie niemals die goldenen Speichermodul-Anschlusskontakte bzw. lassen Sie nicht zu, dass diese Kontakte die Außenseite des Speichermodul-Anschlussgehäuses berühren.

    • Gehen Sie vorsichtig mit Speichermodulen um: Sie dürfen ein Speichermodul niemals biegen, drehen oder fallen lassen.

    • Verwenden Sie keine Metallwerkzeuge (wie Schraubzwingen oder Klammern) für die Handhabung der Speichermodule, da das harte Metall die Speichermodule beschädigen kann.

    • Setzen Sie Speichermodule nicht ein, während Sie Schutzhüllen oder passive Komponenten halten, da es durch die hohe Steckkraft zu Rissen in Schutzhüllen oder zur Trennung von passiven Komponenten kommen kann.

Wichtig
Entfernen oder installieren Sie Speichermodule für jeweils einen Prozessor.
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die Lüfterabdeckung für den Tischbetrieb. Siehe Lüfterabdeckung entfernen.
    2. Entfernen Sie das Lüftermodul. Weitere Informationen finden Sie unter Lüftermodul entfernen.
    3. Falls zutreffend, entfernen Sie die Abdeckblende der Erweiterung. Siehe Abdeckblende der Erweiterung entfernen.
    4. Falls zutreffend, entfernen Sie den Erweiterungssatz. Siehe Erweiterungssatz entfernen.
    5. Stellen Sie fest, wo sich das zu entfernende Speichermodul auf der Systemplatine befindet.
      1. Um das Speichermodul aus Steckplatz 1 zu entfernen, entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
      2. Um das Speichermodul aus Steckplatz 2 zu entfernen, entfernen Sie die untere Abdeckung. Siehe Untere Abdeckung entfernen.

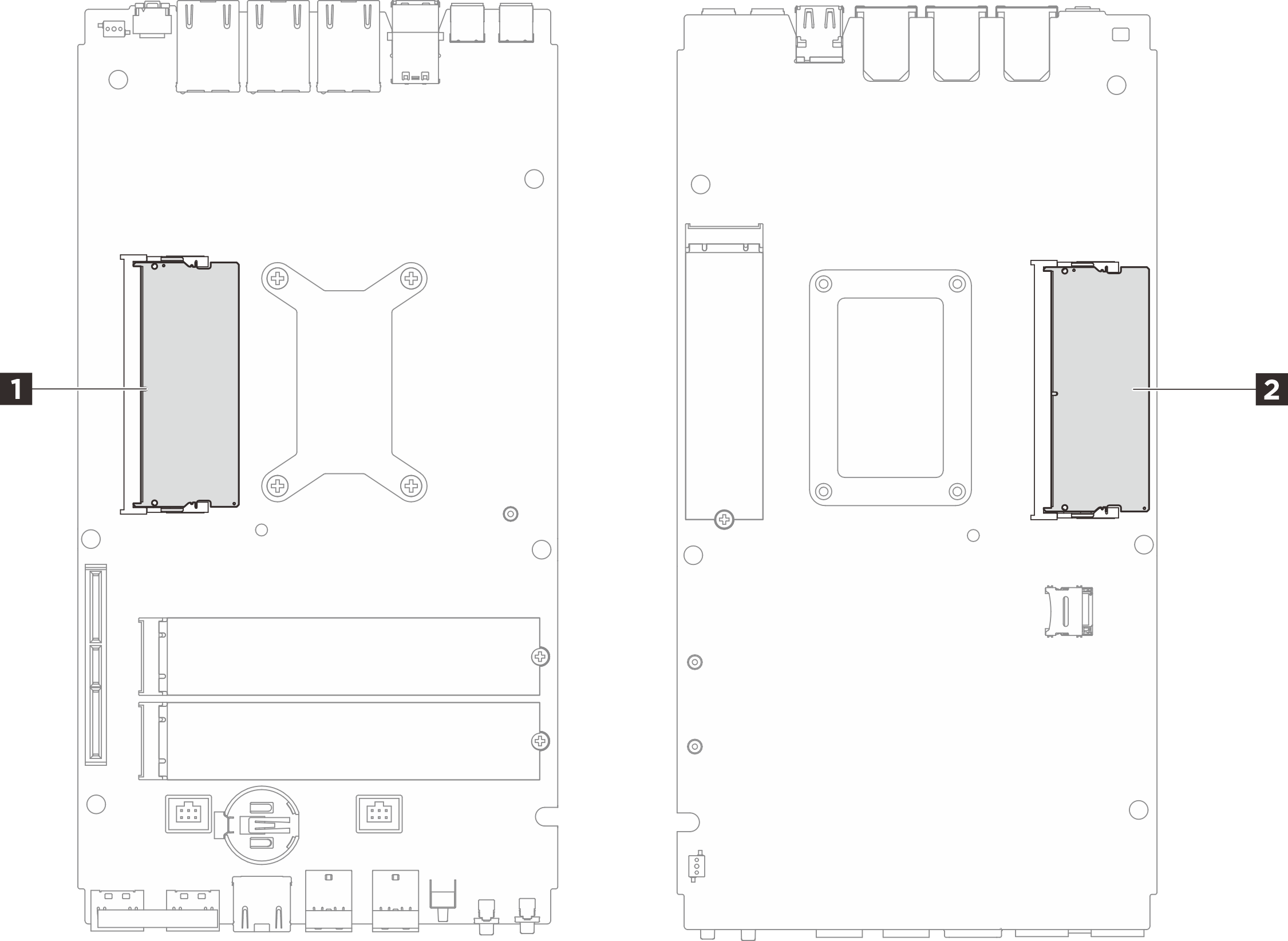

      Abbildung 1. Layout für Speichermodule und Prozessoren

      Tabelle 1. Position der Speichermodule
      1 Speichermodul-Steckplätze 12 Speichermodul-Steckplätze 2
    6. Tauschen Sie Wärmepad und Absorber aus, wenn für das Wärmepad eine der folgenden Bedingungen vorliegt. Stellen Sie sicher, dass Sie den Anweisungen unter Installationsrichtlinien für Wärmepads folgen.
      • Das Wärmepad ist beschädigt oder hat sich abgelöst.
      • Wenn die ausgetauschte Komponente von einer anderen Marke ist oder andere Abmessungen hat, kann dies eine Verformung oder Beschädigung des Wärmepads verursachen.

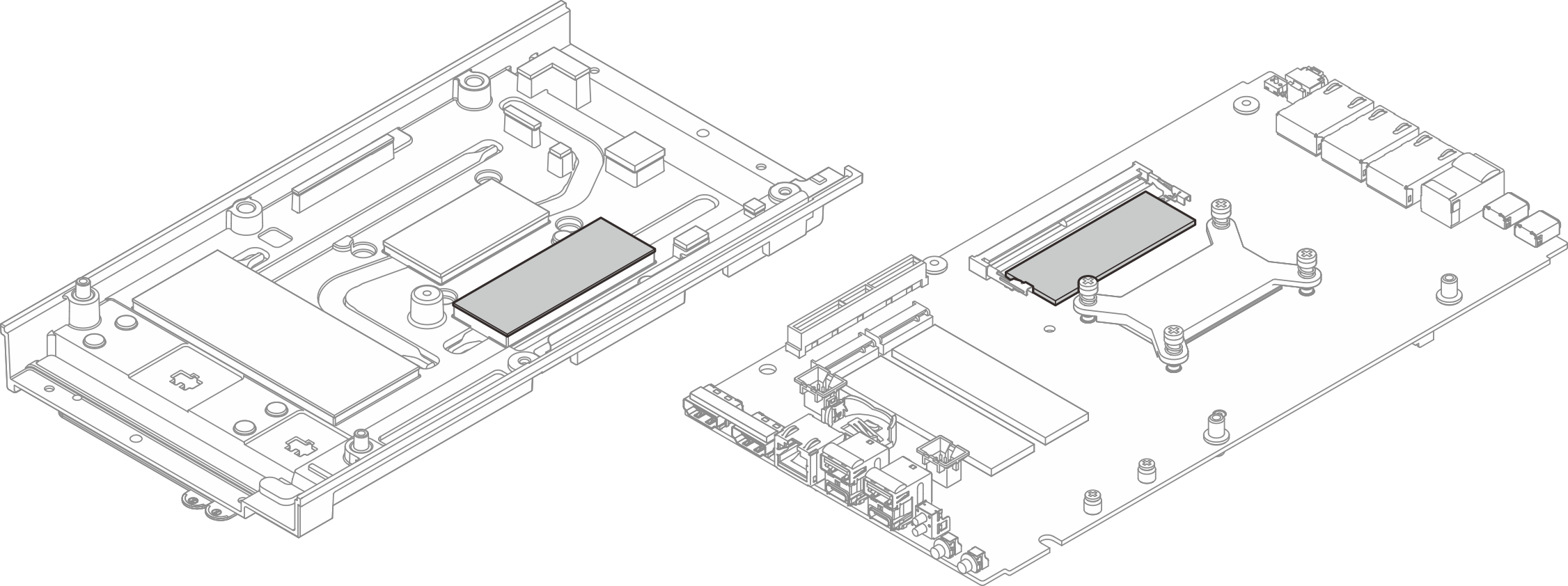

      Abbildung 2. Wärmepads für Speichersteckplatz 1 (obere Abdeckung und Seite der Systemplatine)

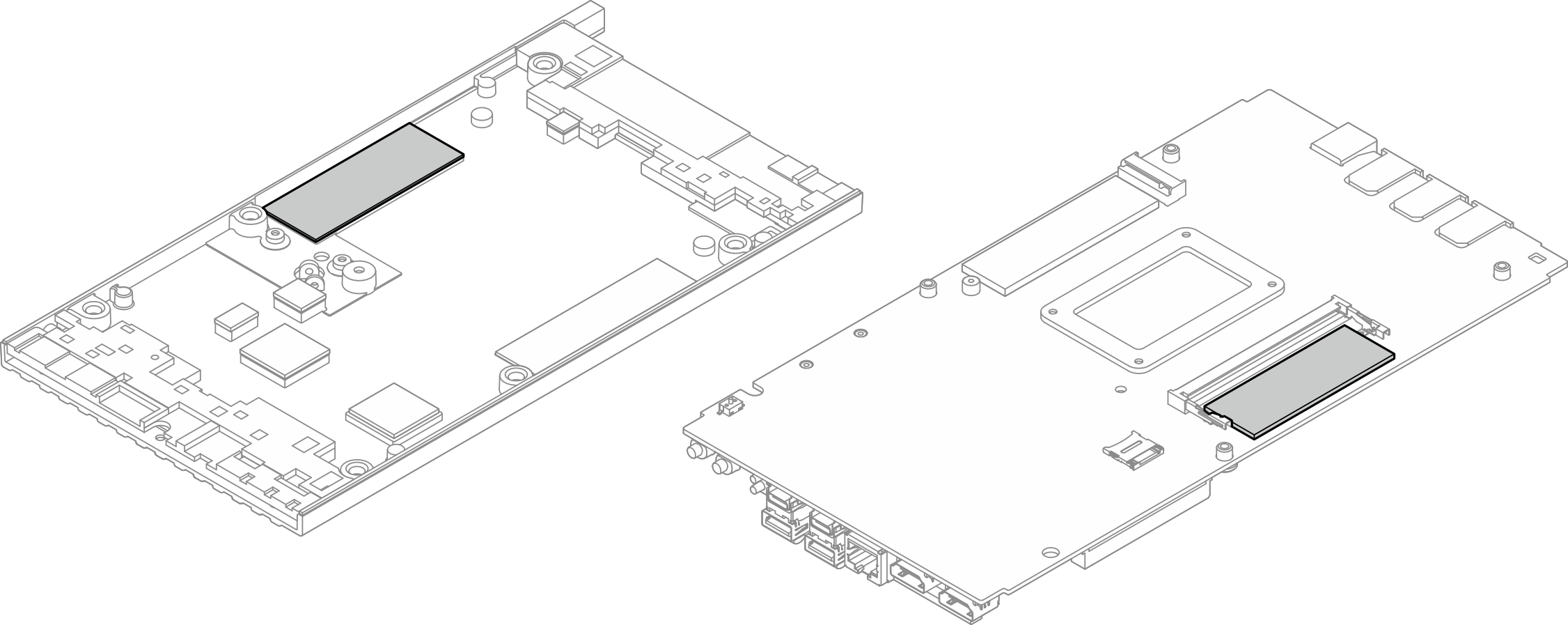

      Abbildung 3. Wärmepads für Speichersteckplatz 2 (untere Abdeckung und Seite der Systemplatine)

  2. Berühren Sie mit der antistatischen Schutzhülle, in der sich das Speichermodul befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Entnehmen Sie anschließend das Speichermodul aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche.
  3. Setzen Sie das Speichermodul in den Steckplatz ein.
    1. Richten Sie die Kerbe auf dem Speichermodul an der Lasche des Speichermodulsteckplatzes aus. Setzen Sie das Speichermodul dann in einem Winkel von ca. 30 Grad in den Steckplatz ein.
    2. Drücken Sie das Speichermodul nach unten, bis es hörbar einrastet.
      Anmerkung
      Stellen Sie sicher, dass die Sicherungsstifte vollständig verriegelt sind und der goldene Kontakt wie dargestellt vollständig in den Schlitz eingesetzt ist.

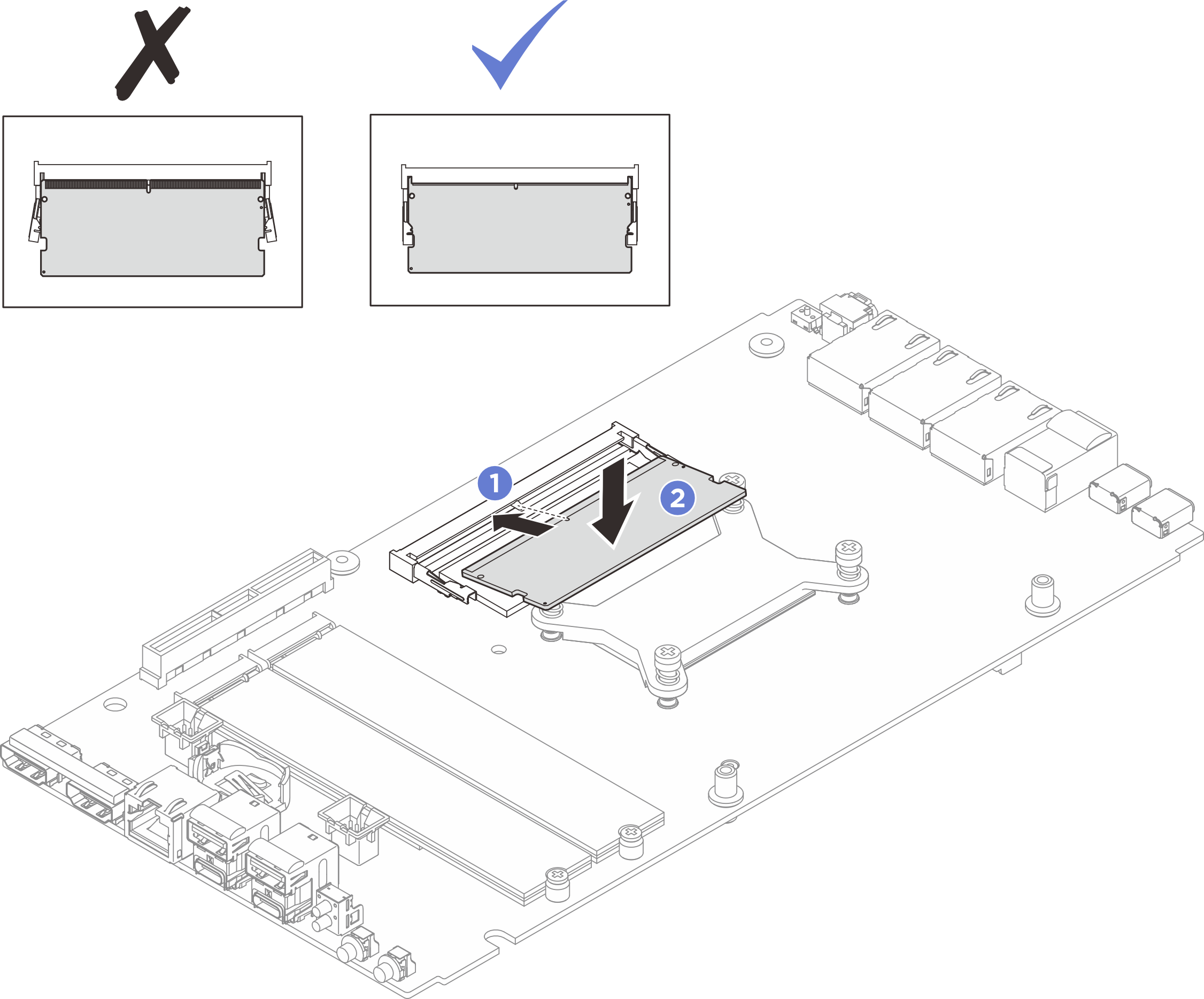

      Abbildung 4. Speichermodul installieren

Nach dieser Aufgabe

  1. Falls zutreffend, installieren Sie die obere Abdeckung. Siehe Obere Abdeckung installieren.
  2. Falls zutreffend, installieren Sie die untere Abdeckung. Siehe Untere Abdeckung installieren.
  3. Falls zutreffend, installieren Sie den Erweiterungssatz. Siehe Erweiterungssatz installieren.
  4. Falls zutreffend, installieren Sie Abdeckblende der Erweiterung. Siehe Abdeckblende der Erweiterung installieren.
  5. Installieren Sie die Lüfterabdeckung für den Tischbetrieb. Siehe Lüfterabdeckung für den Tischbetrieb installieren.
  6. Schließen Sie den Austausch der Komponenten ab. Siehe Austausch von Komponenten abschließen.
