Установка модуля памяти

В этом разделе приведены инструкции по установке модуля памяти.

Об этой задаче

Подробные сведения о конфигурации и настройке памяти см. в разделе Правила и порядок установки модулей памяти.

Необходимые инструменты

Убедитесь в наличии перечисленных ниже необходимых инструментов для правильной замены компонента.
  • Комплекты термолистов. Дополнительные сведения см. в соответствующих процедурах замены.
    • Комплекты термолистов материнской платы:
      • Термолисты модулей памяти
      • Прокладки для защиты от электростатических разрядов
    • Комплекты термолистов верхнего/нижнего кожуха:
      • Модуль памяти, установленный в гнездо 1: комплекты термолистов верхнего кожуха
      • Модуль памяти, установленный в гнездо 2: комплекты термолистов нижнего кожуха
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.

  • Используйте одну из поддерживаемых конфигураций, указанных в разделе Правила и порядок установки модулей памяти.

  • Модули памяти чувствительны к статическому электричеству и требуют особого обращения. См. стандартные рекомендации в разделе Работа с устройствами, чувствительными к статическому электричеству:

    • Снимайте и устанавливайте модули памяти только при надетом антистатическом браслете. Можно также использовать антистатические перчатки.

    • Не допускайте соприкосновения модулей памяти. Не храните модули памяти расположенными друг на друге.

    • Никогда не касайтесь золотых контактов разъема модуля памяти и не позволяйте этим контактам выходить за пределы корпуса разъема модуля памяти.

    • Обращайтесь с модулями памяти с осторожностью: никогда не сгибайте, не перекручивайте и не роняйте их.

    • Не используйте металлические инструменты (например, калибр или зажимы) для работы с модулями памяти, поскольку жесткие металлы могут повредить модули памяти.

    • Не вставляйте модули памяти, удерживая упаковку или пассивные компоненты, поскольку это может привести к тому, что упаковка потрескается или пассивные компоненты отсоединятся в результате высокого усилия вставки.

Важное замечание
Извлекать и устанавливать модули памяти следует отдельно для каждого процессора.
Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Снимите кожух вентилятора для монтажа на столе. См. раздел Снятие кожуха вентилятора.
    2. Снимите модуль вентилятора. См. раздел Снятие модуля вентилятора.
    3. Если применимо, снимите заглушку комплекта расширения. См. раздел Снятие заглушки комплекта расширения.
    4. Если применимо, снимите комплект расширения. См. раздел Снятие комплекта расширения.
    5. Найдите модуль памяти, который необходимо снять с материнской платы.
      1. Чтобы извлечь модуль памяти из гнезда 1, снимите верхний кожух. См. раздел Снятие верхнего кожуха.
      2. Чтобы извлечь модуль памяти из гнезда 2, снимите нижний кожух. См. раздел Снятие нижнего кожуха.
      Рис. 1. Расположение модулей памяти и процессоров

      Табл. 1. Расположение модулей памяти
      1 Гнезда модулей памяти 12 Гнезда модулей памяти 2
    6. Замените термолист и абсорбент, если термолист находится в любом из следующих состояний. Обязательно соблюдайте инструкции из раздела Инструкции по установке термолистов.
      • Термолист поврежден или отсоединен.
      • Если заменяемый компонент имеет другую марку или другой форм-фактор и может привести к деформации или повреждению термолиста.

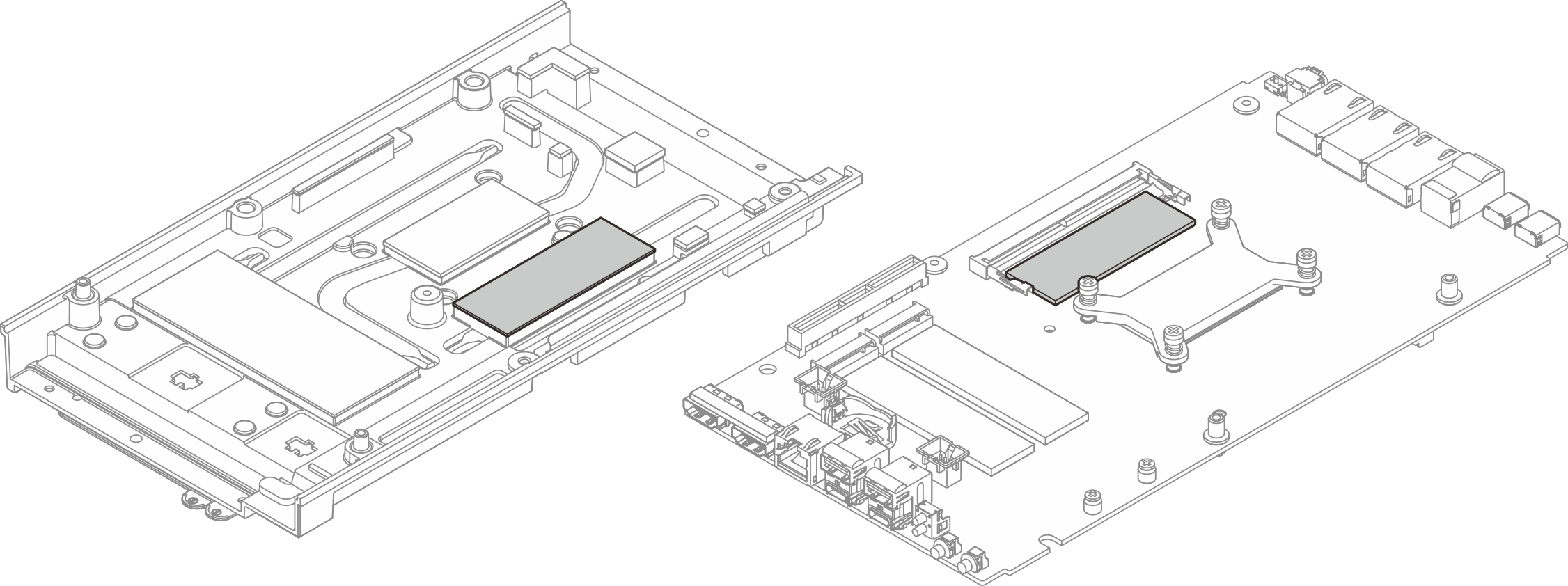

      Рис. 2. Термолисты для гнезда модуля памяти 1 (верхний кожух и сторона материнской платы)

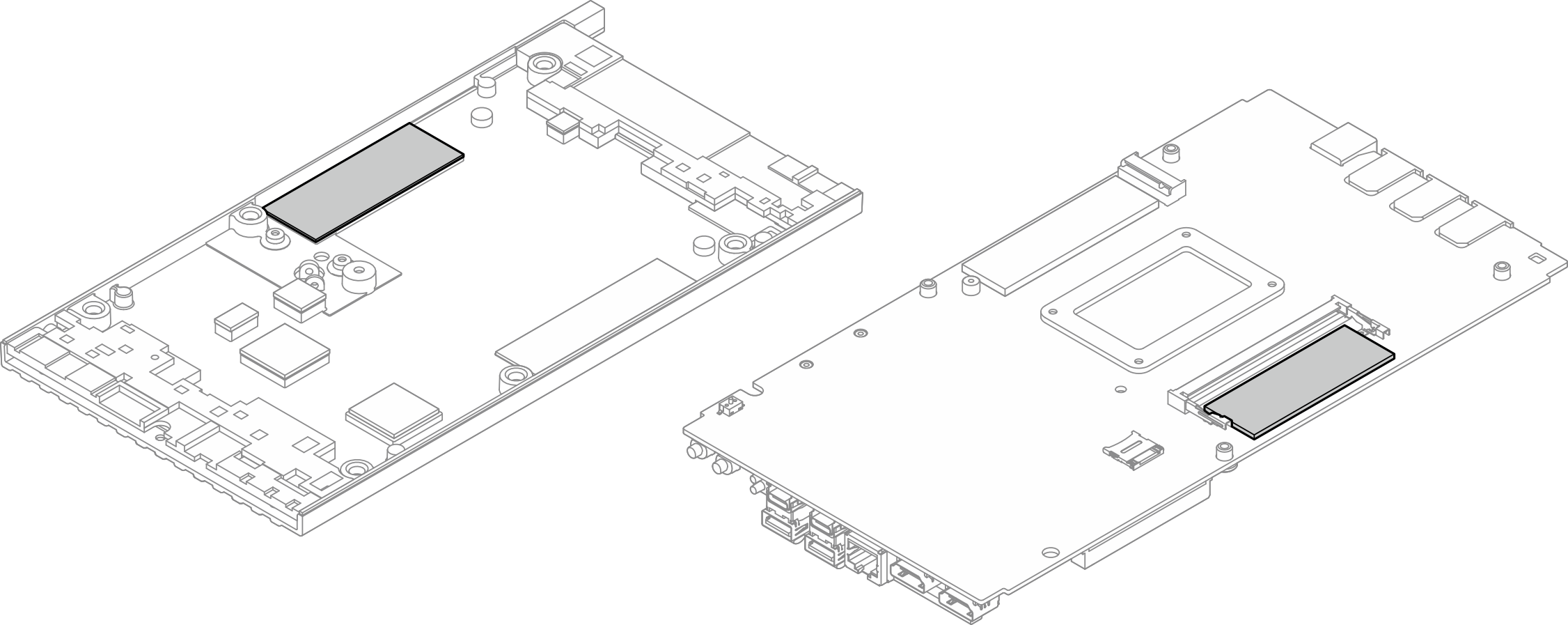

      Рис. 3. Термолисты для гнезда модуля памяти 2 (нижний кожух и сторона материнской платы)

  2. Коснитесь антистатической упаковкой, в которой находится модуль памяти, любой неокрашенной поверхности вне сервера. Затем извлеките модуль памяти из упаковки и разместите его на антистатической поверхности.
  3. Установите модуль памяти в гнездо.
    1. Совместите паз на модуле памяти с язычком в гнезде модуля памяти, затем вставьте модуль памяти под углом около 30 градусов в гнездо.
    2. Нажмите на модуль памяти до щелчка.
      Прим.
      Убедитесь, что фиксаторы находятся в полностью заблокированном положении и золотые контакты полностью вставлены в гнездо, как показано на рисунке.

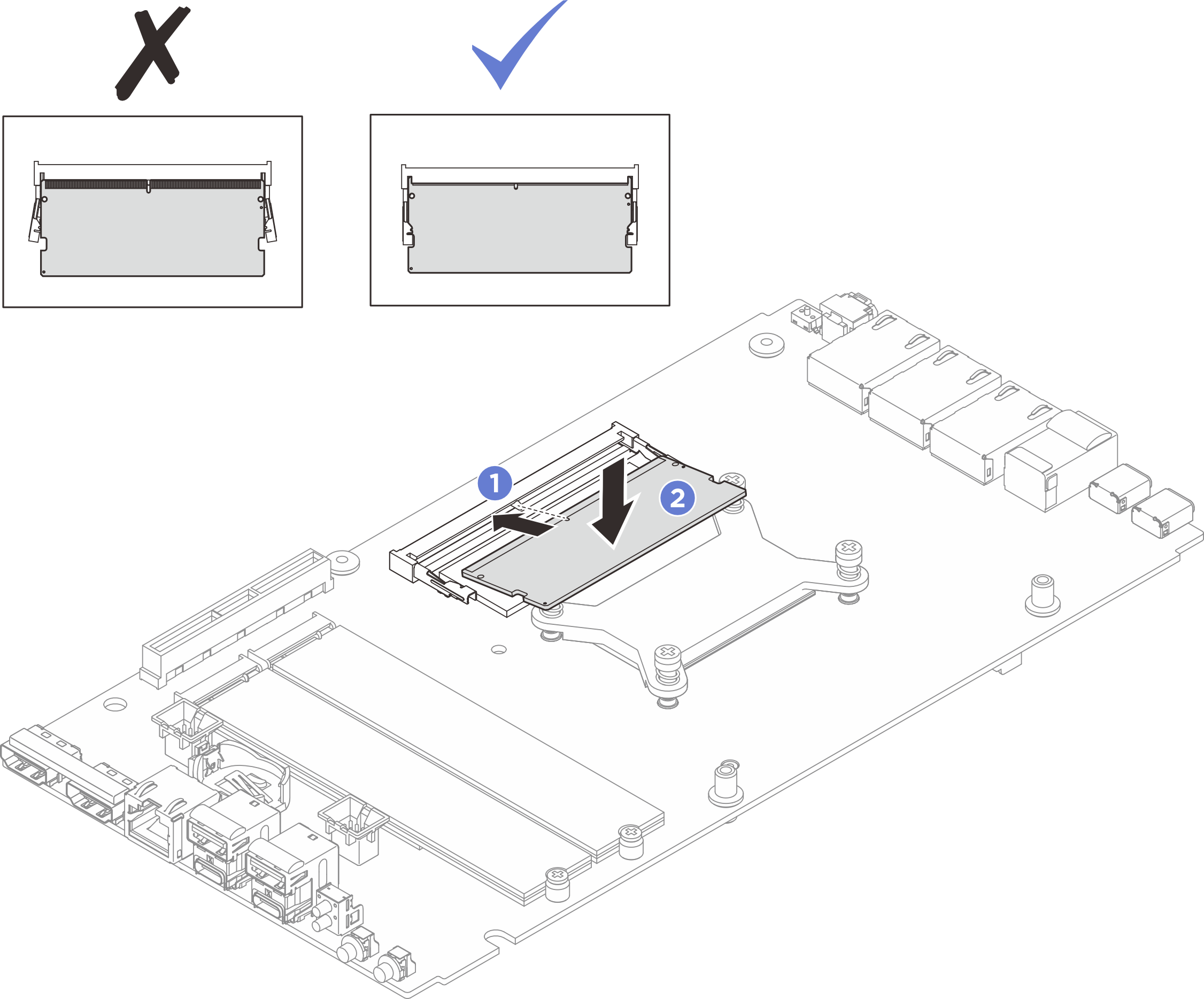

      Рис. 4. Установка модуля памяти

После завершения

  1. Если применимо, установите верхний кожух. См. раздел Установка верхнего кожуха.
  2. Если применимо, установите нижний кожух. См. раздел Установка нижнего кожуха.
  3. Если применимо, установите комплект расширения. См. раздел Установка комплекта расширения.
  4. Если применимо, установите заглушку комплекта расширения. См. раздел Установка заглушки комплекта расширения.
  5. Установите кожух вентилятора для монтажа на столе. См. раздел Установка кожуха вентилятора для монтажа на столе.
  6. Завершите замену компонентов. См. раздел Завершение замены компонентов.
