Instalar um módulo de memória

Siga as instruções nesta seção para instalar um módulo de memória.

Sobre esta tarefa

Consulte Regras e ordem de instalação de módulos de memória para obter informações detalhadas sobre configuração e instalação da memória.

Ferramentas necessárias

Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente.
  • Kits de painéis térmicos: Consulte os respectivos procedimentos de substituição para obter mais informações.
    • Kits do painel térmico da placa-mãe:
      • Painéis térmicos do módulo de memória
      • Almofadas absorventes ESD
    • Kits de painel térmico da tampa superior / tampa inferior:
      • Módulo de memória instalado no slot 1: Kits de painel térmico da tampa superior
      • Módulo de memória instalado no slot 2: kits de painéis térmicos da tampa inferior
Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Remova ou instale o módulo de memória 20 segundos após desconectar os cabos de alimentação do sistema. Ele permite que o sistema seja completamente descarregado de eletricidade e seguro para manipular o módulo de memória.

  • Certifique-se de adotar uma das configurações suportadas descritas em Regras e ordem de instalação de módulos de memória.

  • Módulos de memória são sensíveis a descargas eletrostáticas e requerem manipulação especial. Consulte as diretrizes padrão em Manipulando dispositivos sensíveis à estática:

    • Sempre use uma pulseira de descarga eletrostática ao remover ou instalar módulos de memória. Também podem ser usadas luvas de descarga eletrostática.

    • Nunca mantenha dois ou mais módulos de memória juntos de modo que não possam se tocar. Não empilhe módulos de memória diretamente na parte superior durante o armazenamento.

    • Nunca toque nos contatos dourados do conector do módulo de memória nem permita que esses contatos encostem na parte externa do compartimento do conector do módulo de memória.

    • Manuseie os módulos de memória com cuidado: nunca dobre, gire nem solte um módulo de memória.

    • Não use nenhuma ferramenta de metal (como jigs ou presilhas) para manipular os módulos de memória, porque os metais rígidos podem danificar os módulos de memória.

    • Não insira os módulos de memória enquanto segura os pacotes ou os componentes passivos, o que pode causar a quebra ou desconexão de componentes passivos pela força de inserção alta.

Importante
Remova ou instale os módulos de memória para um processador por vez.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Remova a cobertura do ventilador para montagem em desktop. Consulte Remover uma cobertura do ventilador.
    2. Remova o módulo de ventilador. Consulte Remover um módulo de ventilador.
    3. Se for aplicável, remova o preenchimento de expansão. Consulte Remover o preenchedor de expansão.
    4. Se for aplicável, remova o kit de expansão. Consulte Remover o kit de expansão.
    5. Localize o módulo de memória a ser removido da placa-mãe.
      1. Para remover o módulo de memória do slot 1, remova a tampa superior. Consulte Remover a tampa superior.
      2. Para remover o módulo de memória do slot 2, remova a tampa inferior. Consulte Remover a tampa inferior.
      Figura 1. Layout de módulos de memória e processadores

      Tabela 1. Localização dos módulos de memória
      1 Slots do módulo de memória 12 Slots do módulo de memória 2
    6. Substitua o painel térmico e o amortecedor se o painel térmico estiver em qualquer uma das condições a seguir. Siga Diretrizes de instalação do painel térmico.
      • O painel térmico está danificado ou separado.
      • Quando o componente substituído está com marca ou formato diferente e pode causar a deformação ou danos ao painel térmico.

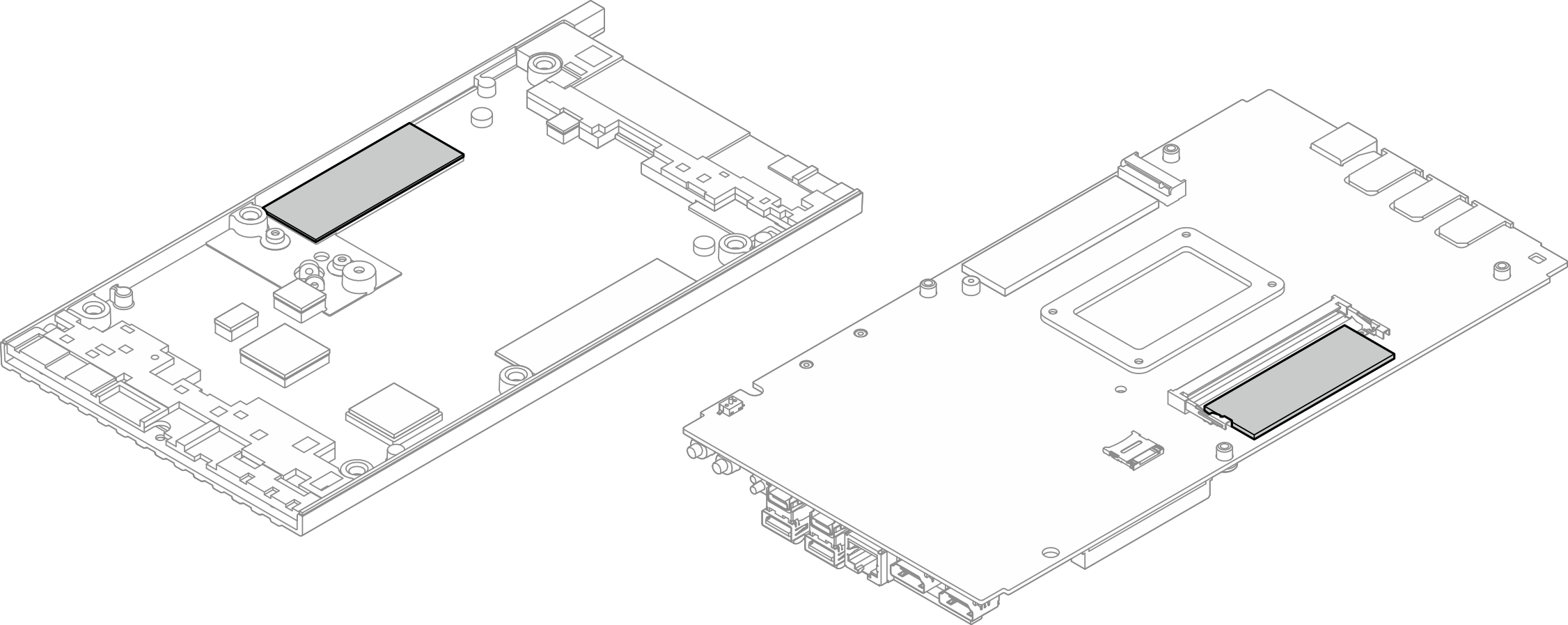

      Figura 2. Painéis térmicos do slot 1 do módulo de memória (tampa superior e lateral da placa-mãe)

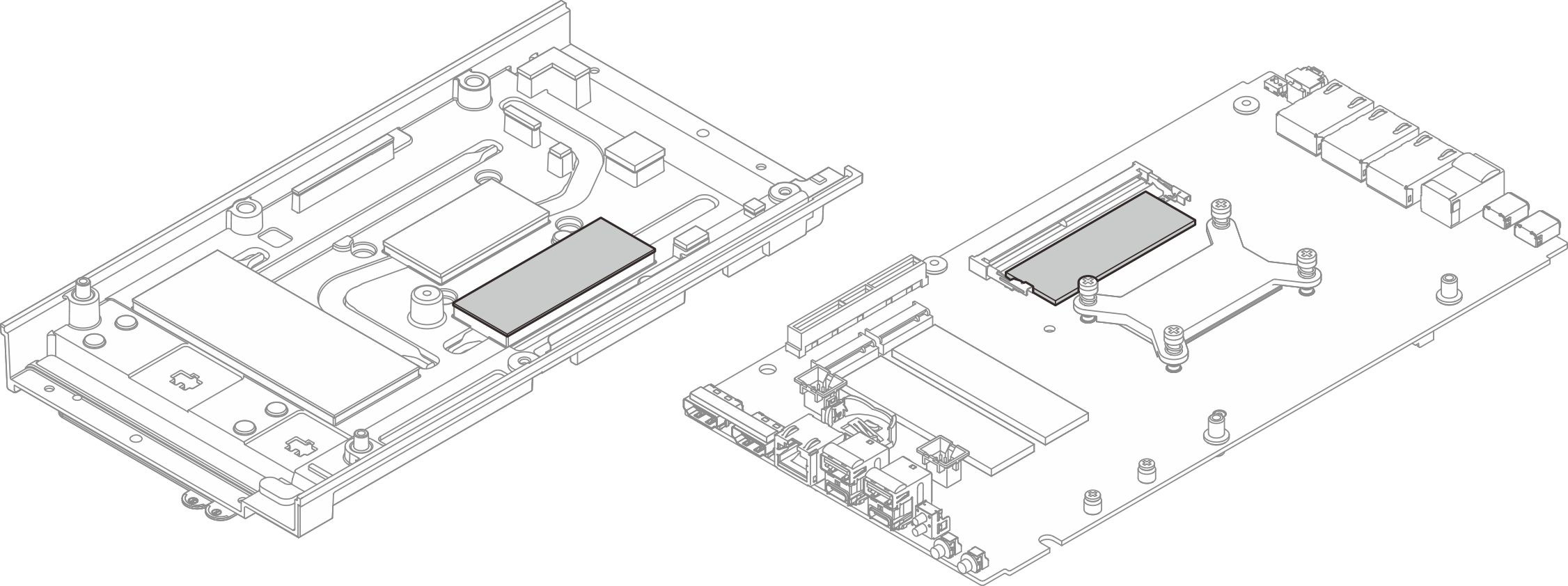

      Figura 3. Painéis térmicos do slot 2 do módulo de memória (tampa inferior e lateral da placa-mãe)

  2. Encoste a embalagem antiestática que contém o módulo de memória em qualquer superfície não pintada na parte externa do servidor. Em seguida, pegue o módulo de memória do pacote e coloque-o em uma superfície antiestática.
  3. Instale o módulo de memória no slot.
    1. Alinhe o entalhe no módulo de memória com a aba no slot do módulo de memória; em seguida, insira o módulo de memória em um ângulo de aproximadamente 30 graus no slot.
    2. Pressione o módulo de memória para baixo até que ele se encaixe no lugar.
      Nota
      Verifique se os pinos de fixação estão totalmente travados e se o dedo dourado está totalmente inserido no slot, conforme ilustrado.

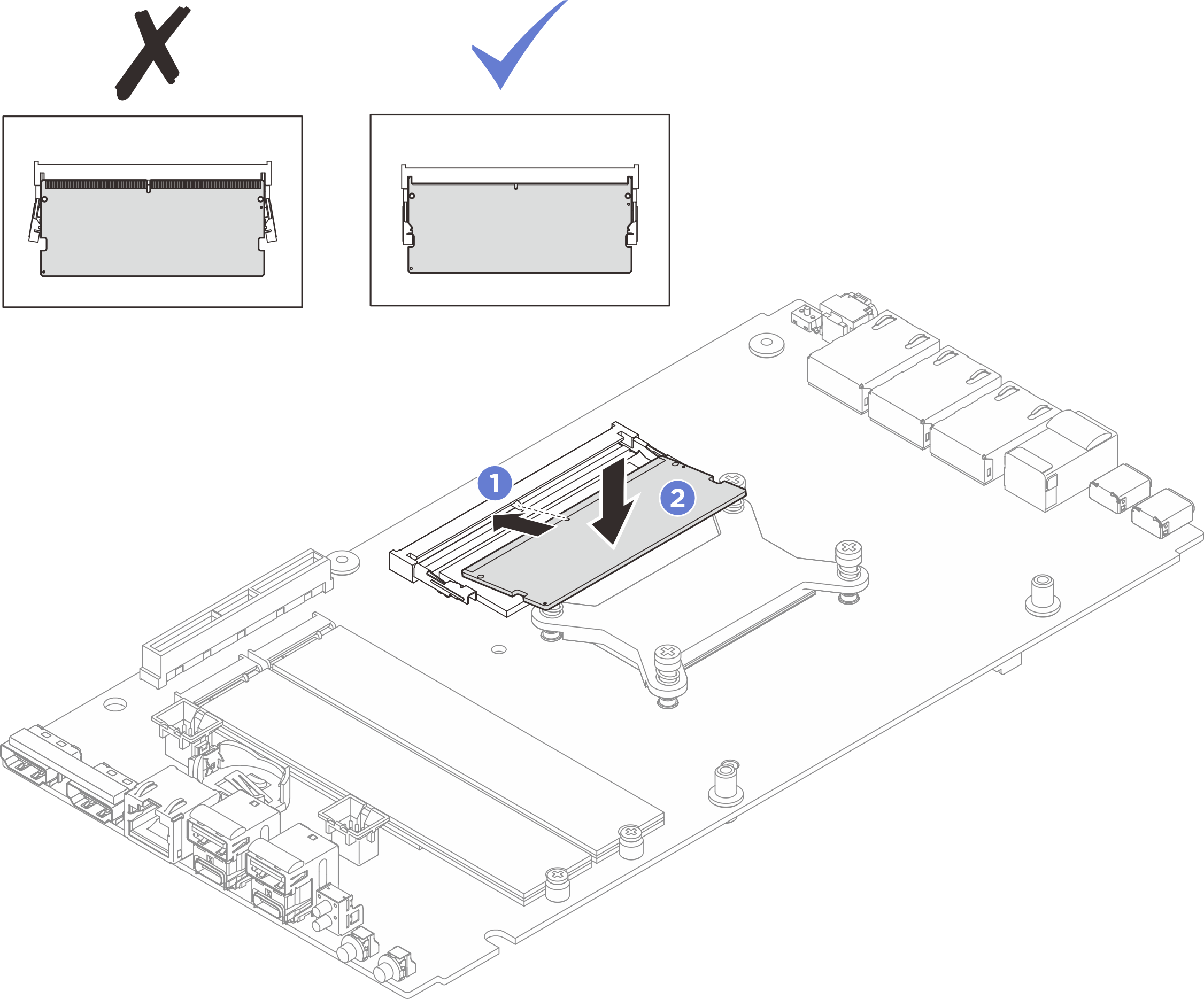

      Figura 4. Instalação do módulo de memória

Depois de concluir

  1. Se aplicável, instale a tampa superior. Consulte Instalar a tampa superior.
  2. Se aplicável, instale a tampa inferior. Consulte Instalar a tampa inferior.
  3. Se for aplicável, instale o kit de expansão. Consulte Instalar o kit de expansão.
  4. Se for aplicável, instale o preenchimento de expansão. Consulte Instalar o preenchedor de expansão.
  5. Instale a cobertura do ventilador para montagem em desktop. Consulte Instale uma cobertura do ventilador para montagem em desktop.
  6. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
