Remover um módulo de memória
Use estas informações para remover um módulo de memória.
Sobre esta tarefa
Ferramentas necessárias
Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente.- Kits de painéis térmicos: Consulte os respectivos procedimentos de substituição para obter mais informações.
- Kits do painel térmico da placa-mãe:
- Painéis térmicos do módulo de memória
- Almofadas absorventes ESD
- Kits de painel térmico da tampa superior / tampa inferior:
- Módulo de memória instalado no slot 1: Kits de painel térmico da tampa superior
- Módulo de memória instalado no slot 2: kits de painéis térmicos da tampa inferior
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Remova ou instale o módulo de memória 20 segundos após desconectar os cabos de alimentação do sistema. Ele permite que o sistema seja completamente descarregado de eletricidade e seguro para manipular o módulo de memória.
Se o nó estiver instalado em um gabinete ou montado, remova o nó do gabinete ou da montagem. Consulte Guia de configuração.
Se você não estiver instalando um módulo de memória de substituição no mesmo slot, certifique-se de ter o preenchimento do módulo de memória disponível.
- Módulos de memória são sensíveis a descargas eletrostáticas e requerem manipulação especial. Consulte as diretrizes padrão para Manipulando dispositivos sensíveis à estática.
Sempre use uma pulseira de descarga eletrostática ao remover ou instalar módulos de memória. Também podem ser usadas luvas de descarga eletrostática.
Nunca mantenha dois ou mais módulos de memória juntos de modo que não possam se tocar. Não empilhe módulos de memória diretamente na parte superior durante o armazenamento.
Nunca toque nos contatos dourados do conector do módulo de memória nem permita que esses contatos encostem na parte externa do compartimento do conector do módulo de memória.
Manuseie os módulos de memória com cuidado: nunca dobre, gire nem solte um módulo de memória.
Não use nenhuma ferramenta de metal (como jigs ou presilhas) para manipular os módulos de memória, porque os metais rígidos podem danificar os módulos de memória.
Não insira os módulos de memória enquanto segura os pacotes ou os componentes passivos, o que pode causar a quebra ou desconexão de componentes passivos pela força de inserção alta.
Procedimento
- Faça as preparações para essa tarefa.
- Localize o módulo de memória a ser removido da placa-mãe.
- Para remover o módulo de memória do slot 1, remova a tampa superior. Consulte Remover a tampa superior.
- Para remover o módulo de memória do slot 2, remova a tampa inferior. Consulte Remover a tampa inferior.

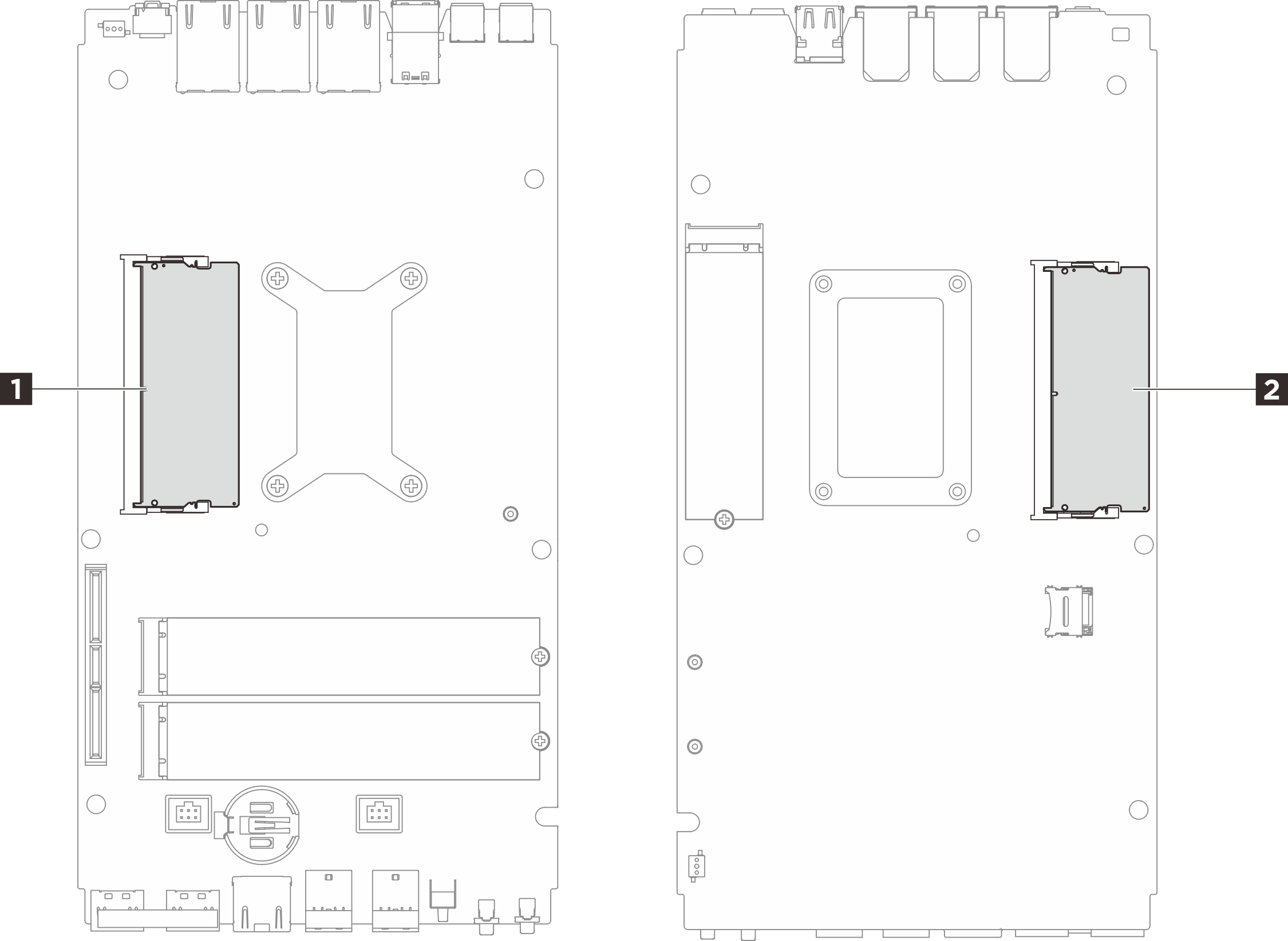

Figura 1. Layout de módulos de memória e processadores
Tabela 1. Localização dos módulos de memória 1 Slots do módulo de memória 1 2 Slots do módulo de memória 2
- Localize o módulo de memória a ser removido da placa-mãe.
- Remova o módulo de memórias do slot.
Espalhe cuidadosamente as presilhas de fixação em cada extremidade do slot do módulo de memória até que o módulo de memória apareça.
Remova o módulo de memória do respectivo slot.
AtençãoPara evitar quebra das presilhas de fixação ou danos aos slots do módulo de memória, manuseie as presilhas com cuidado.

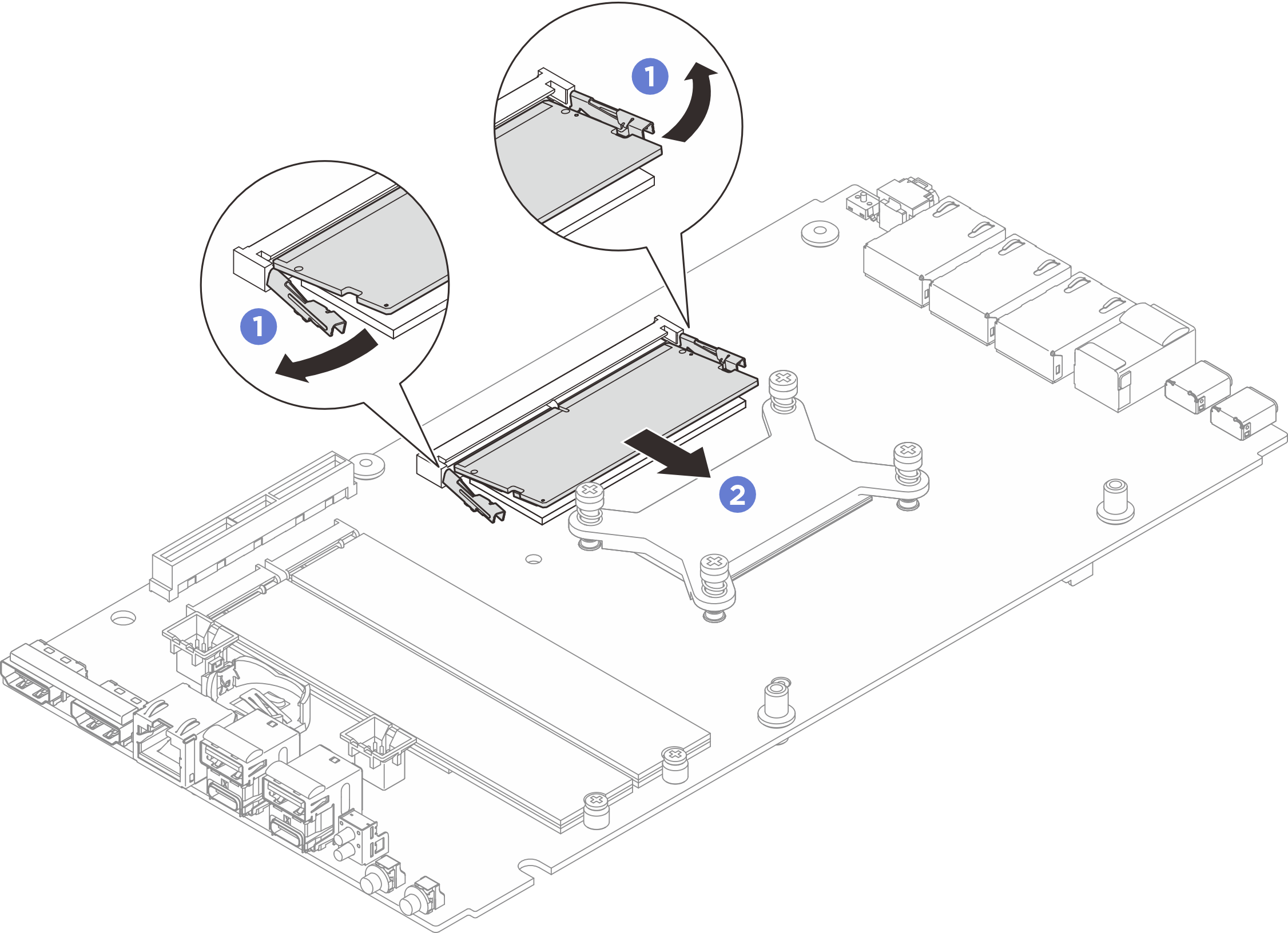

Figura 2. Removendo o módulo de memória
Instale uma unidade de substituição. Consulte Instalar um módulo de memória.
Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
