메모리 모듈 제거
다음 정보를 사용하여 메모리 모듈을 제거하십시오.
이 작업 정보
필수 도구
구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.- 열 패드 키트: 자세한 내용은 해당 교체 절차를 참조하십시오.
- 시스템 보드 열 패드 키트:
- 메모리 모듈 열 패드
- ESD 흡수 패드
- 윗면 덮개/밑면 덮개 열 패드 키트:
- 슬롯 1에 설치된 메모리 모듈: 윗면 덮개 열 패드 키트
- 슬롯 2에 설치된 메모리 모듈: 밑면 덮개 열 패드 키트
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
시스템에서 전원 코드를 분리한 후 20초 후에 메모리 모듈을 제거하거나 설치하십시오. 이를 통해 시스템이 완전히 방전되어 메모리 모듈을 안전하게 취급할 수 있습니다.
노드가 엔클로저에 설치되었거나 마운트된 경우 엔클로저나 마운트에서 노드를 제거하십시오. 구성 설명서의 내용을 참조하십시오.
동일한 슬롯에 교체 메모리 모듈을 설치하지 않는 경우 메모리 모듈 필러를 사용할 수 있어야 합니다.
- 메모리 모듈은 정전기 방전에 민감하며 특수 처리가 필요합니다. 정전기에 민감한 장치 취급용 표준 지침을 참조하십시오.
메모리 모듈을 제거하거나 설치할 때는 항상 정전기 방전 스트랩을 착용하십시오. 정전기 방전 장갑도 사용할 수 있습니다.
메모리 모듈이 서로 닿지 않도록 절대로 두 개 이상의 메모리 모듈을 함께 잡아서 안 됩니다. 보관 중에 메모리 모듈을 서로 겹쳐서 쌓지 마십시오.
금색 메모리 모듈 커넥터 접촉부를 만지거나 이 접촉부가 메모리 모듈 커넥터 하우징 외부에 닿지 않도록 하십시오.
조심스럽게 메모리 모듈을 다루십시오. 메모리 모듈을 구부리거나 비틀거나 떨어 뜨리지 마십시오.
딱딱한 금속이 메모리 모듈을 손상시킬 수 있으므로 금속 도구(예: 지그 또는 클램프)를 사용하여 메모리 모듈을 다루지 마십시오.
패키지 또는 패시브 구성 요소를 잡은 상태로 메모리 모듈을 삽입하지 마십시오. 삽입하는 힘이 강해서 패키지가 깨지거나 패시브 구성 요소가 분리될 수 있습니다.
절차
- 이 작업을 준비하십시오.
- 시스템 보드에서 제거할 메모리 모듈을 찾으십시오.
- 슬롯에서 메모리 모듈을 제거하십시오.
메모리 모듈이 나올 때까지 메모리 모듈 슬롯의 양쪽 끝에 있는 고정 클립을 조심스럽게 벌리십시오.
메모리 모듈 슬롯에서 메모리 모듈을 제거하십시오.
주의고정 클립이 파손되거나 메모리 모듈 슬롯이 손상되지 않도록 클립을 조심스럽게 취급하십시오.

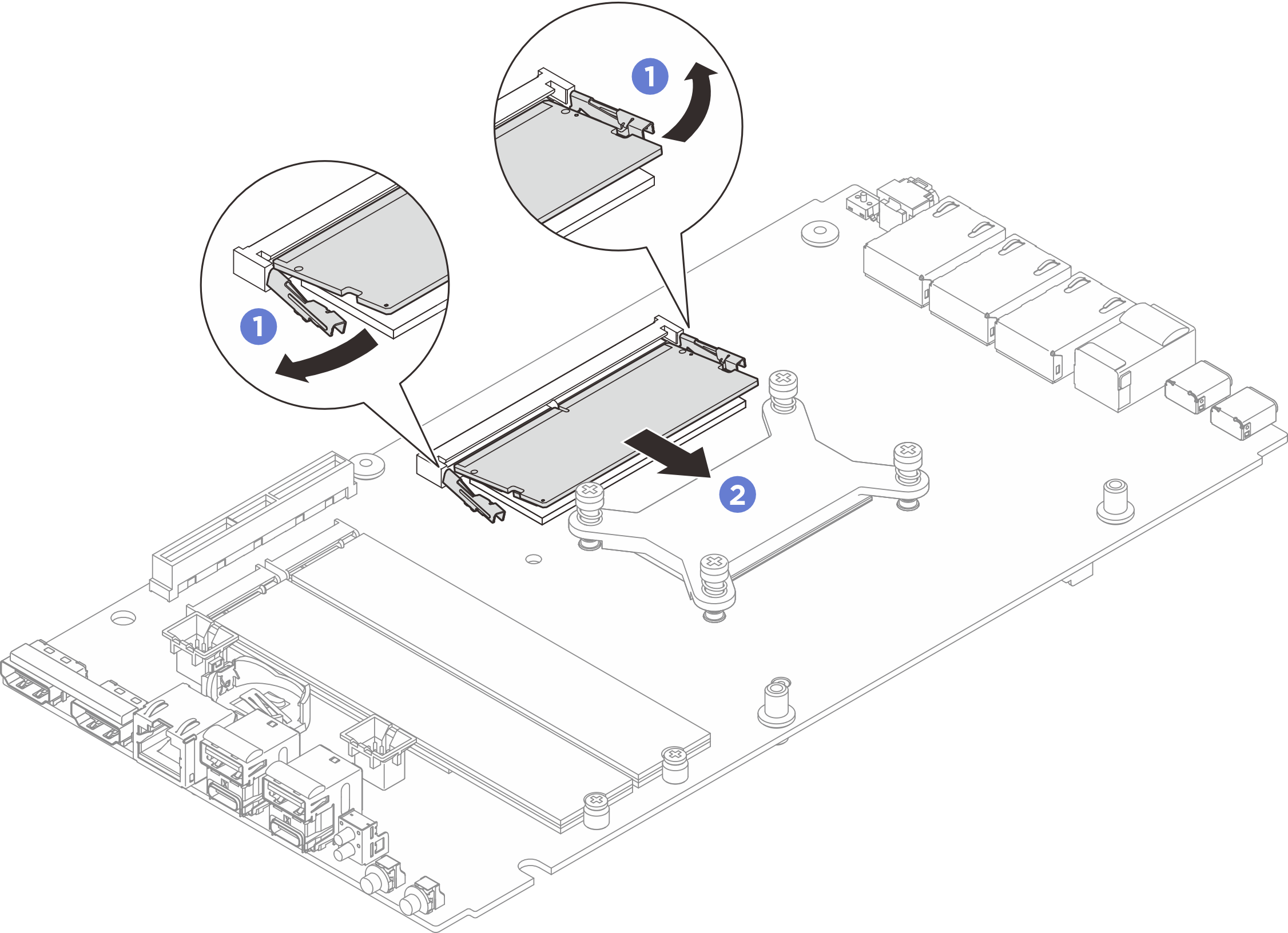

그림 2. 메모리 모듈 제거
교체 장치를 설치하십시오. 메모리 모듈 설치의 내용을 참조하십시오.
구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
