Rimozione di un modulo di memoria

Utilizzare queste informazioni per rimuovere un modulo di memoria.

Informazioni su questa attività

Strumenti necessari

Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente.
  • Kit pad termici: Per ulteriori informazioni, vedere le rispettive procedure di sostituzione.
    • Kit pad termici della scheda di sistema:
      • Pad termici del modulo di memoria
      • Pad assorbenti ESD
    • Kit pad termici del coperchio superiore/coperchio inferiore:
      • Modulo di memoria installato nello slot 1: kit pad termici del coperchio superiore
      • Modulo di memoria installato nello slot 2: kit pad termici del coperchio inferiore
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Assicurarsi di rimuovere o installare il modulo di memoria 20 secondi dopo avere scollegato i cavi di alimentazione dal sistema. In questo modo il sistema può essere completamente scaricato e reso sicuro per la gestione del modulo di memoria.

  • Se il nodo è installato in un enclosure o montato, rimuovere il nodo dall'enclosure o dal sistema di montaggio. Vedere Guida alla configurazione.

  • Se non si installa un modulo di memoria sostitutivo nello stesso slot, assicurarsi di disporre di un elemento di riempimento del modulo di memoria.

  • I moduli di memoria sono sensibili alle scariche statiche e richiedono uno speciale trattamento. Consultare le linee guida standard Manipolazione di dispositivi sensibili all'elettricità statica.

    • Indossare sempre un cinturino da polso di scaricamento elettrostatico quando si rimuovono o si installano i moduli di memoria. Possono essere utilizzati anche guanti per lo scaricamento elettrostatico.

    • Evitare che due o più moduli di memoria entrino in contatto tra loro. Non impilare i moduli di memoria direttamente l'uno sull'altro quando devono essere riposti.

    • Non toccare mai i contatti in oro del connettore del modulo di memoria né permettere che entrino in contatto con la parte esterna dell'alloggiamento del connettore del modulo di memoria.

    • Maneggiare i moduli di memoria con attenzione: non piegare, ruotare né far cadere per alcun motivo un modulo di memoria.

    • Non utilizzare strumenti metallici (ad esempio, fermi o morsetti) per maneggiare i moduli di memoria, poiché i metalli rigidi potrebbero danneggiarli.

    • Non inserire i moduli di memoria mentre si mantengono pacchetti o componenti passivi, poiché una pressione eccessiva può causare la rottura dei pacchetti o il distacco dei componenti passivi.

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Rimuovere la copertura della ventola per il montaggio su scrivania. Vedere Rimozione della copertura della ventola.
    2. Se applicabile, rimuovere l'elemento di riempimento di espansione. Vedere Rimozione dell'elemento di riempimento di espansione.
    3. Se applicabile, rimuovere il kit di espansione. Vedere Rimozione del kit di espansione.
    4. Individuare il modulo di memoria da rimuovere sulla scheda di sistema.
      1. Per rimuovere il modulo di memoria dallo slot 1, rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
      2. Per rimuovere il modulo di memoria dallo slot 2, rimuovere il coperchio inferiore. Vedere Rimozione del coperchio inferiore.
      Figura 1. Layout dei moduli di memoria e dei processori

      Tabella 1. Posizione dei moduli di memoria
      1 Slot dei moduli di memoria 12 Slot dei moduli di memoria 2
  2. Rimuovere il modulo di memoria dallo slot.
    1. Allargare con cautela i fermi su ciascuna estremità dello slot del modulo di memoria finché il modulo non si solleva.
    2. Rimuovere il modulo di memoria dal relativo slot.
    Attenzione

    Per evitare di rompere i fermi di fissaggio o di danneggiare gli slot dei moduli di memoria, maneggiarli con cura.

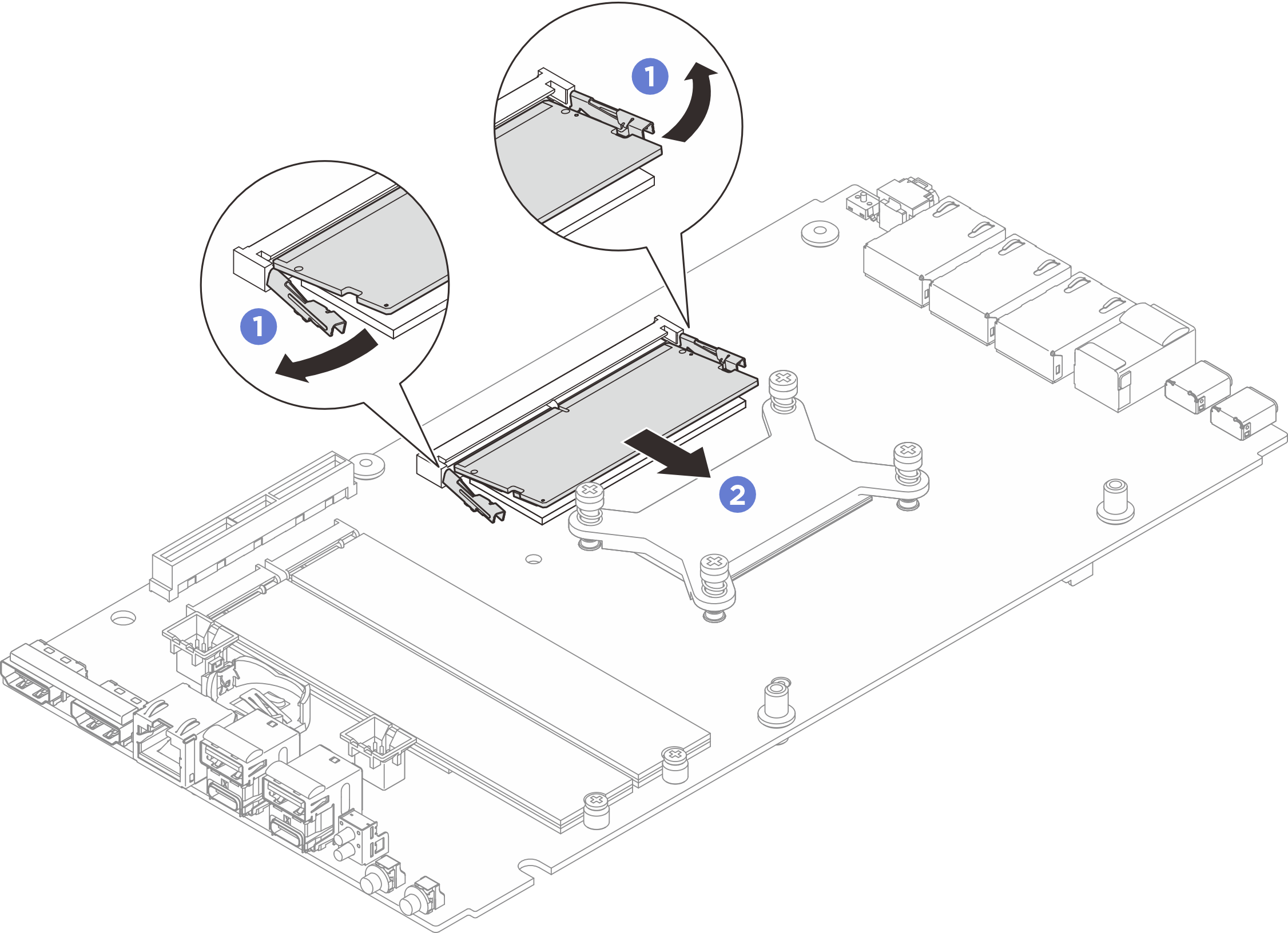

    Figura 2. Rimozione del modulo di memoria

Dopo aver terminato

  1. Installare un'unità sostitutiva. Vedere Installazione di un modulo di memoria.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
