Installation d’un module de mémoire

Suivez les instructions de cette section pour installer un module de mémoire.

À propos de cette tâche

Voir Règles et ordre d’installation d’un module de mémoire pour obtenir des informations détaillées sur le paramétrage et la configuration de la mémoire.

Outils requis

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant.
  • Kits de tampons thermiques : Pour plus d’informations, consultez les procédures de remplacement respectives.
    • Kits de tampons thermiques de la carte mère :
      • Tampons thermiques du module de mémoire
      • Tampons antistatiques
    • Kits de tampons thermiques du carter supérieur / carter inférieur :
      • Module de mémoire installé dans l’emplacement 1 : kits de tampons thermiques du carter supérieur
      • Module de mémoire installé dans l’emplacement 2 : kits de tampons thermiques du carter inférieur
Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Assurez-vous de bien retirer ou d’installer le module de mémoire 20 secondes après avoir débranché les cordons d’alimentation du système. Cela permet au système d’être complètement exempt d’électricité et de pouvoir donc manipuler le module de mémoire en toute sécurité.

  • Veillez à adopter l’une des configurations prises en charge répertoriées dans la section Règles et ordre d’installation d’un module de mémoire.

  • Les modules de mémoire sont sensibles aux décharges d’électricité statique et ils doivent être manipulés avec précaution. Consultez les instructions standards dans Manipulation des dispositifs sensibles à l’électricité statique :

    • Utilisez toujours une dragonne de décharge électrostatique lors du retrait ou de l’installation des modules de mémoire. Il est possible d’utiliser des gants antistatiques.

    • Ne saisissez jamais deux modules de mémoire ou plus en même temps afin qu’ils ne se touchent pas. N’empilez pas les modules de mémoire directement les uns sur les autres lors du stockage.

    • Ne touchez jamais les contacts de connecteur dorés du module de mémoire ni ne laissez les contacts toucher l’extérieur du boîtier de connecteur de module de mémoire.

    • Manipulez les modules de mémoire avec soin : ne pliez, ne faites pivoter ni ne laissez jamais tomber un module de mémoire.

    • N’utilisez aucun outil métallique (par exemple, des gabarits ou des brides de serrage) pour manipuler les modules de mémoire, car les métaux rigides peuvent endommager les modules de mémoire.

    • N’insérez pas de modules de mémoire lorsque vous maintenez des paquets ou des composants passifs, car cela peut entraîner une fissure des paquets ou un détachement des composants passifs en raison de la force d’insertion élevée.

Important
Ne retirez ou n’installez les modules de mémoire que pour un processeur à la fois.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez le capotage du ventilateur (montage sur bureau). Voir Retrait d’un capotage de ventilateur.
    2. Retirez le module ventilateur. Voir Retrait d’un module de ventilateur.
    3. Le cas échéant, retirez l’obturateur d’extension. Voir Retrait de l’obturateur d’extension.
    4. Le cas échéant, retirez le kit d’extension. Voir Retrait du kit d’extension.
    5. Repérez le module de mémoire à retirer de la carte mère.
      1. Pour retirer le module de mémoire de l’emplacement 1, retirez le carter supérieur. Voir Retrait du carter supérieur.
      2. Pour retirer le module de mémoire de l’emplacement 2, retirez le carter inférieur. Voir Retrait du carter inférieur.

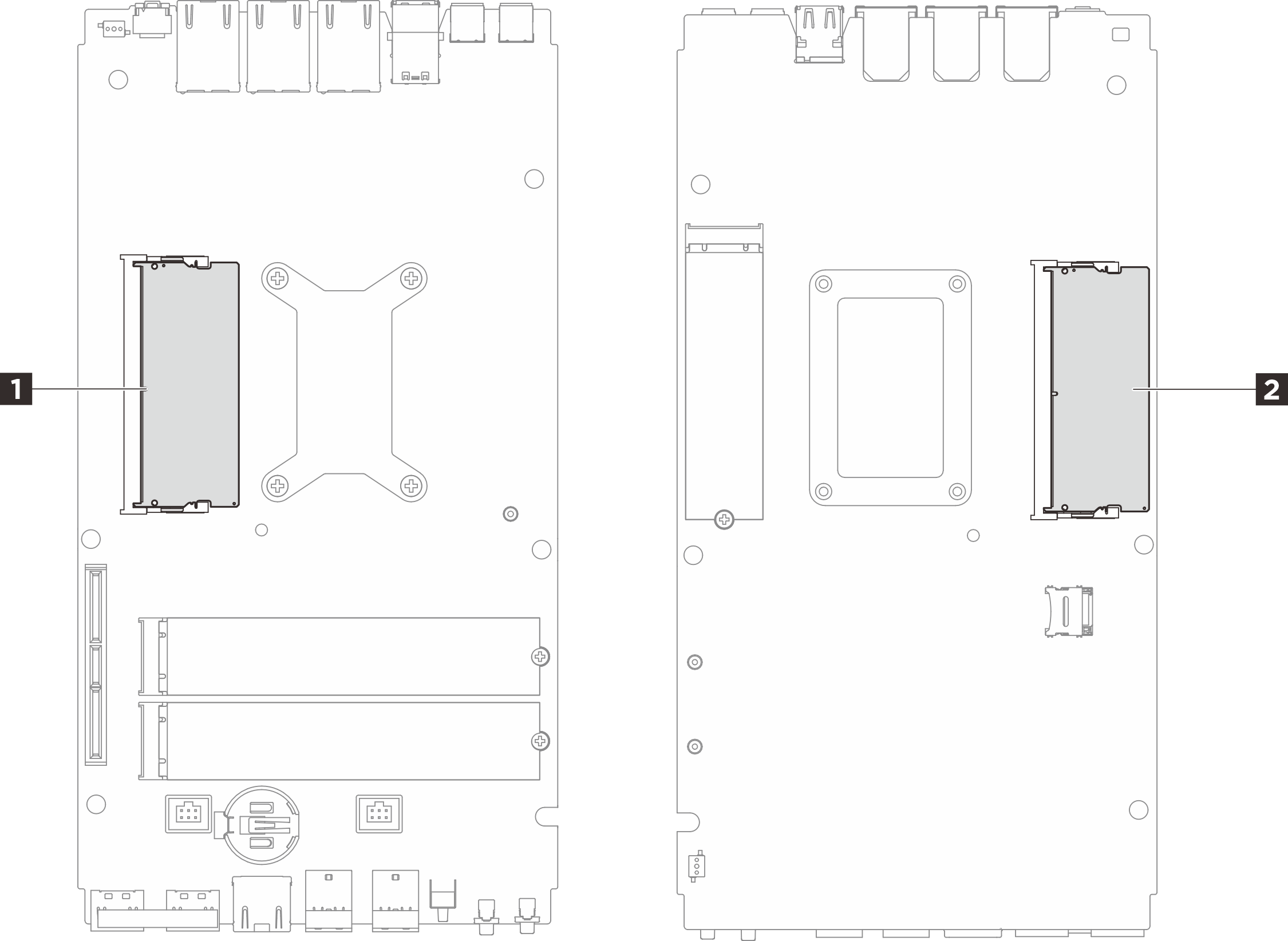

      Figure 1. Disposition des modules de mémoire et des processeurs

      Tableau 1. Emplacement des modules de mémoire
      1 Emplacements du module de mémoire 12 Emplacements du module de mémoire 2
    6. Remplacez le tampon thermique et le tampon antistatique si le tampon thermique se trouve dans l’une des conditions suivantes. Veillez à suivre les Conseils d’installation de tampon thermique.
      • Le tampon thermique est endommagé ou détaché.
      • Lorsque le composant remplacé est d’une marque ou d’un format différent et peut provoquer la déformation ou endommager le tampon thermique.

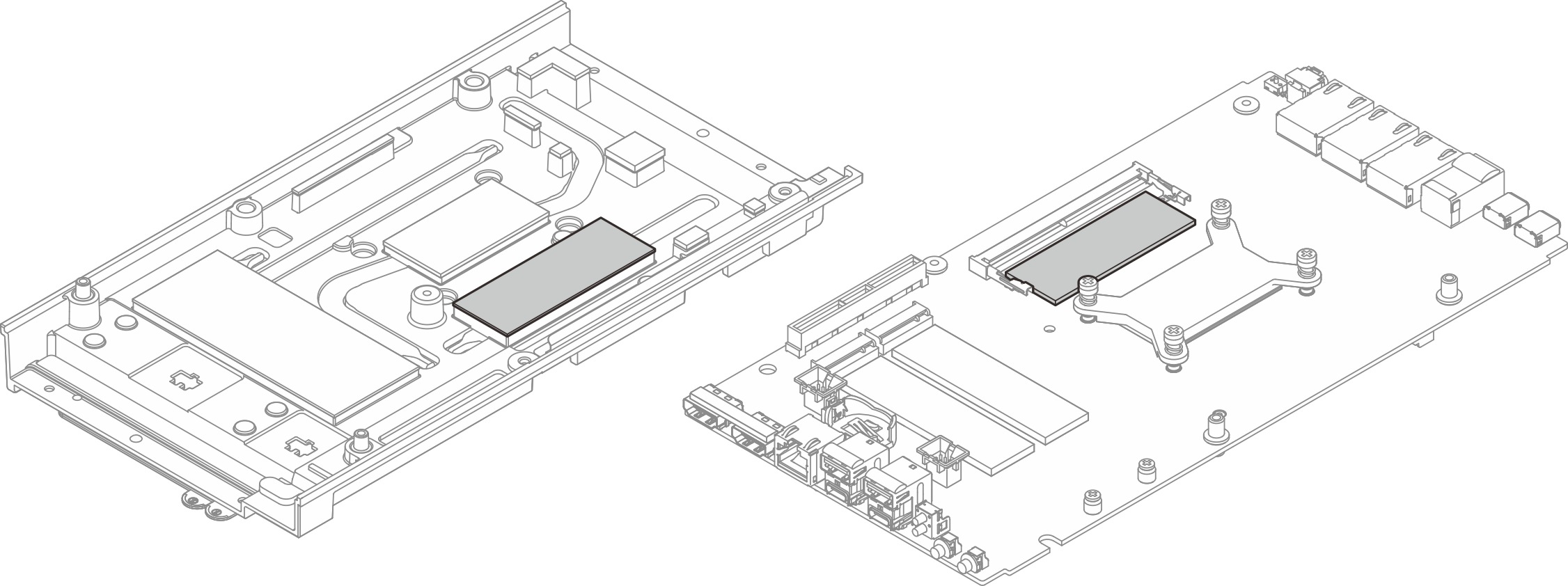

      Figure 2. Tampons thermiques de l’emplacement du module de mémoire 1 (côté carter supérieur et carte mère)

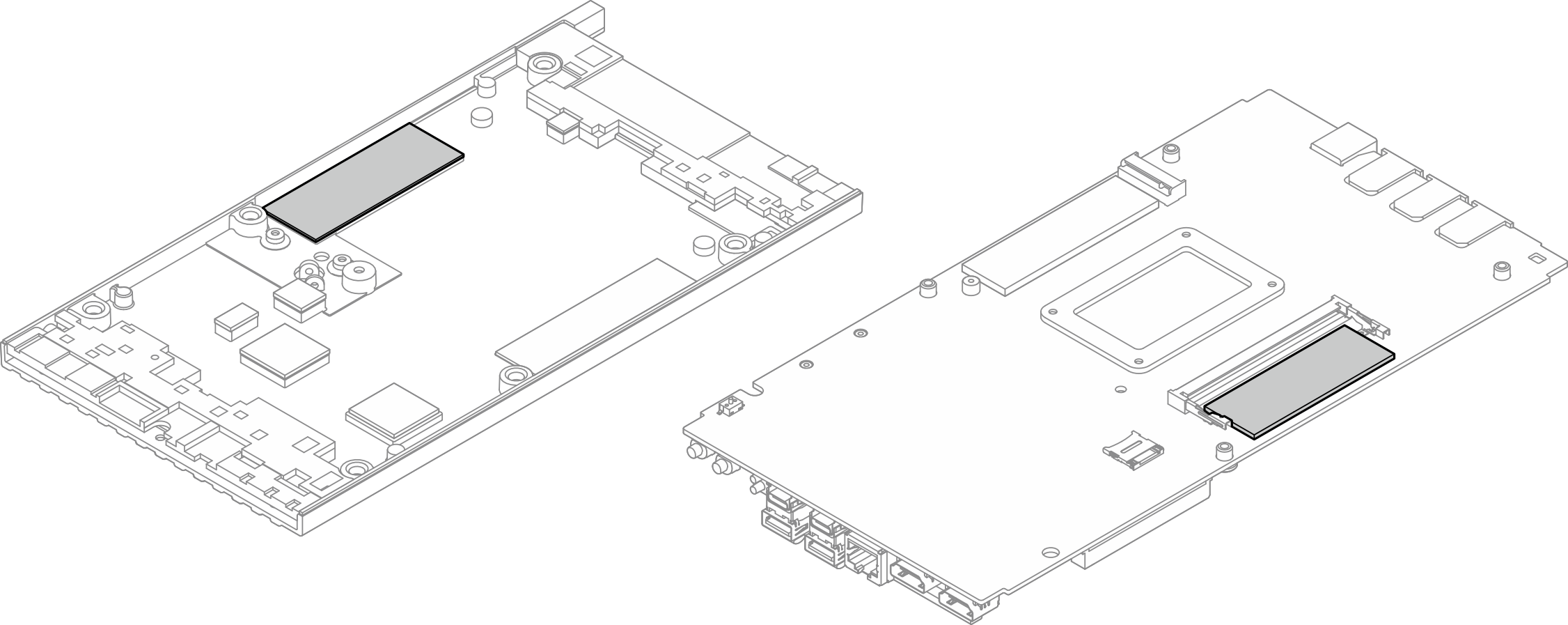

      Figure 3. Tampons thermiques de l’emplacement du module de mémoire 2 (côté carter inférieur et carte mère)

  2. Mettez l’emballage antistatique contenant le module de mémoire en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le module de mémoire et posez-le sur une surface de protection électrostatique.
  3. Installez le module de mémoire dans l’emplacement.
    1. Alignez l’encoche du module de mémoire sur le taquet de l’emplacement du module de mémoire, puis insérez le module de mémoire selon un angle de 30 degrés environ dans l’emplacement.
    2. Appuyez sur le module de mémoire jusqu’à ce qu’il s’enclenche.
      Remarque
      Assurez-vous que les broches de fixation sont complètement verrouillées et que le connecteur doré est complètement inséré dans l’emplacement, comme illustré.

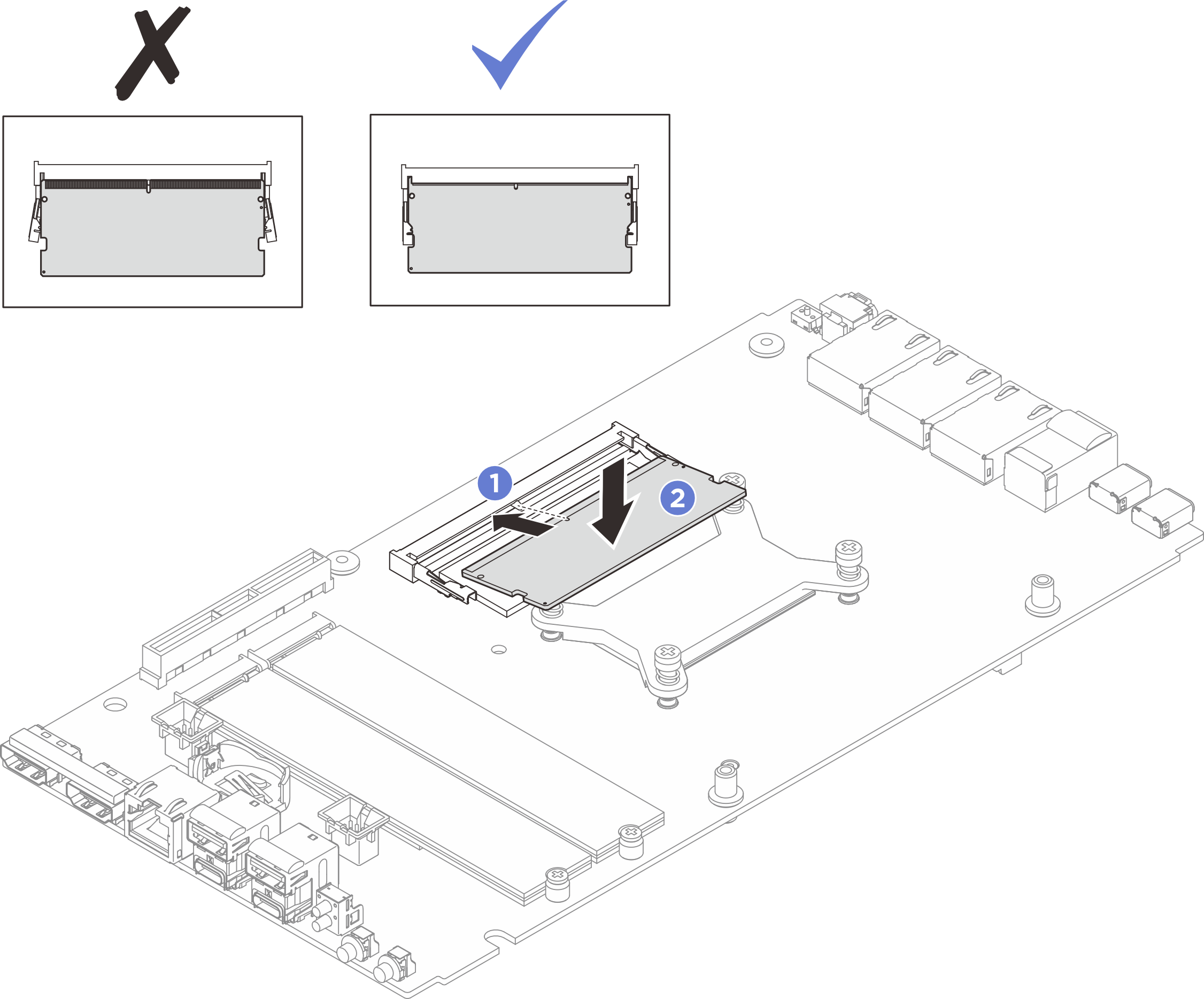

      Figure 4. Installation du module de mémoire

Après avoir terminé

  1. Le cas échéant, installez le carter supérieur. Voir Installation du carter supérieur.
  2. Le cas échéant, installez le carter inférieur. Voir Installation du carter inférieur.
  3. Le cas échéant, installez le kit d’extension. Voir Installation du kit d’extension.
  4. Le cas échéant, installez l’obturateur d’extension. Voir Installation de l’obturateur d’extension.
  5. Installez le capotage du ventilateur (montage sur bureau). Voir Installation d’un capotage de ventilateur (montage sur bureau).
  6. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
