安裝記憶體模組

請依照本節中的指示安裝記憶體模組。

關於此作業

如需記憶體配置和設定的詳細資訊，請參閱記憶體模組安裝規則和順序。

所需工具

確保您手邊有下列所需的工具，以便正確更換元件。
  • 散熱墊套件： 如需相關資訊，請參閱其各自的更換程序。
    • 主機板散熱墊套件：
      • 記憶體模組散熱墊
      • ESD 吸收墊
    • 上蓋/底蓋散熱墊套件：
      • 安裝在插槽 1 中的記憶體模組：上蓋散熱墊套件
      • 安裝在插槽 2 中的記憶體模組：底蓋散熱墊套件
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 確保在拔掉系統電源線 20 秒後再卸下或安裝記憶體模組。這樣可以使系統完全放電，安全地處理記憶體模組。

  • 確保採用記憶體模組安裝規則和順序中所列支援的配置之一。

  • 記憶體模組對靜電很敏感，需要特殊處理。請參閱處理靜電敏感裝置的標準準則：

    • 卸下或安裝記憶體模組時，一律佩戴靜電放電腕帶。也可以使用靜電放電手套。

    • 絕對不要同時拿兩個以上的記憶體模組，否則會造成其互相碰觸。在儲存期間，請勿將記憶體模組直接彼此堆疊。

    • 絕不要碰觸記憶體模組接頭的金色接點，或是讓這些接點與記憶體模組接頭外罩外部碰觸。

    • 小心處理記憶體模組：絕不要使記憶體模組彎折、扭轉或掉落。

    • 請勿使用任何金屬工具（例如模具或夾具）來處理記憶體模組，因為剛性金屬可能會損壞記憶體模組。

    • 請勿在拿著包裝或被動元件時插入記憶體模組，這可能會由於插入時的大量力道而造成包裝破裂或被動元件分離。

重要
一次只卸下或安裝一個處理器的記憶體模組。
韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

程序

  1. 為此作業做好準備。
    1. 卸下桌面裝載風扇罩。請參閱卸下風扇罩。
    2. 卸下風扇模組。請參閱卸下風扇模組。
    3. 如果適用，請卸下擴充填充板。請參閱卸下擴充填充板。
    4. 如果適用，請卸下擴充套件。請參閱卸下擴充套件。
    5. 在主機板上找出要卸下的記憶體模組。
      1. 若要從插槽 1 卸下記憶體模組，請卸下上蓋。請參閱卸下上蓋。
      2. 若要從插槽 2 卸下記憶體模組，請卸下底蓋。請參閱卸下底蓋。
      圖 1. 記憶體模組和處理器佈置

      表 1. 記憶體模組的位置
      1 記憶體模組插槽 12 記憶體模組插槽 2
    6. 如果散熱墊有以下任何一種情況，請更換散熱墊和吸收墊。請務必遵循散熱墊安裝準則。
      • 散熱墊已損壞或脫落。
      • 當更換的元件為不同品牌或不同尺寸外型時，可能會導致散熱墊變形或損壞。

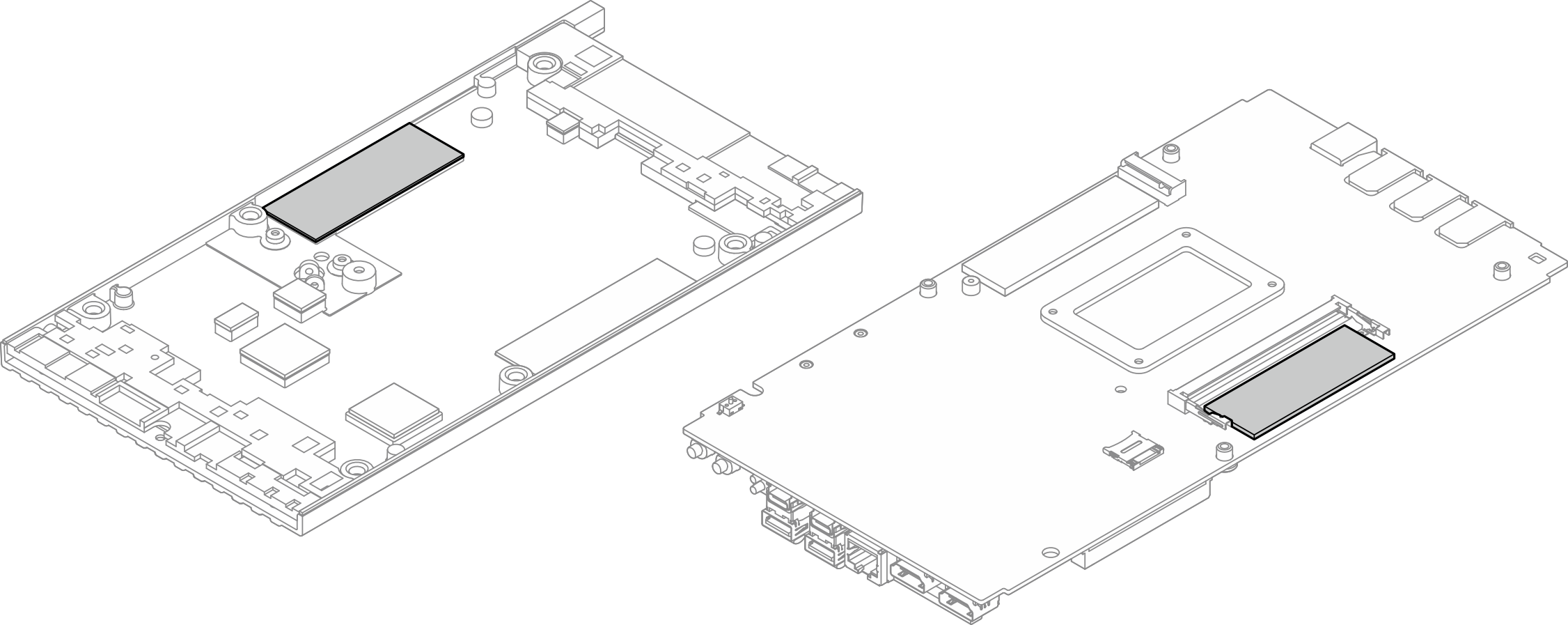

      圖 2. 記憶體模組插槽 1 散熱墊（上蓋和主機板側）

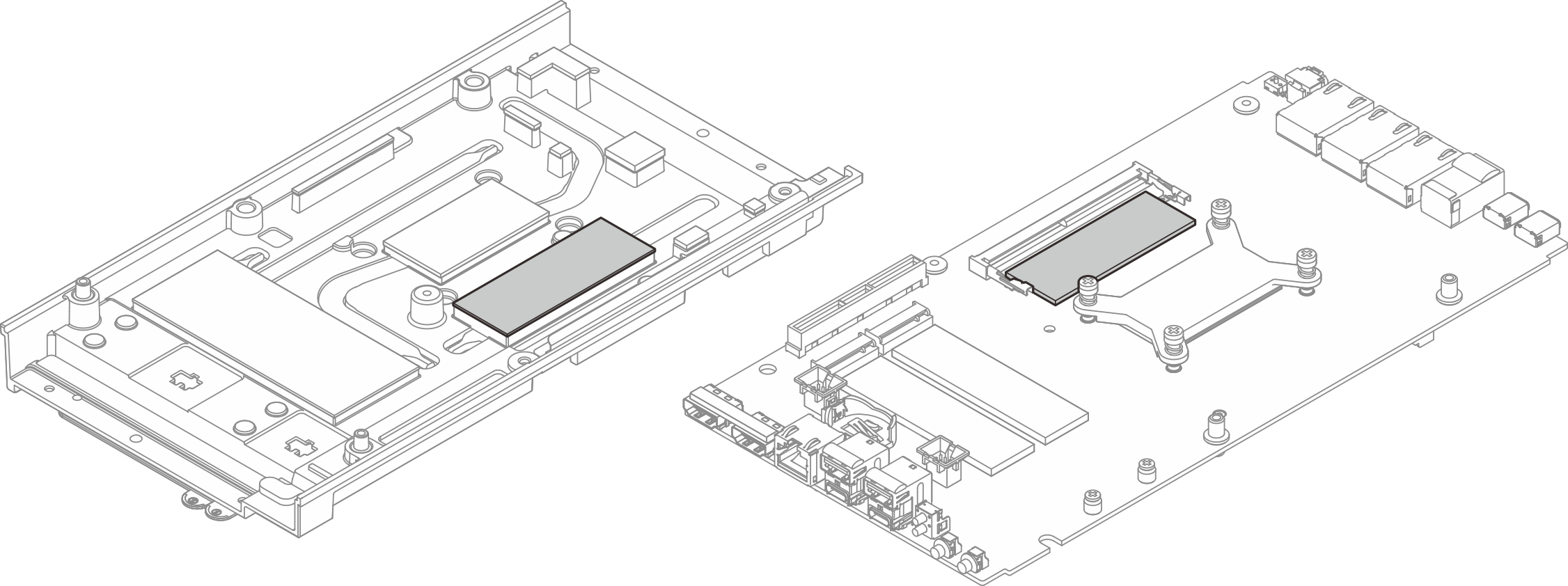

      圖 3. 記憶體模組插槽 2 散熱墊（底蓋和主機板側）

  2. 將裝有記憶體模組的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出記憶體模組，並將其放置在防靜電表面上。
  3. 將記憶體模組安裝在插槽中。
    1. 將記憶體模組上的缺口與記憶體模組插槽上的卡榫對齊，然後以大約 30 度角將記憶體模組插入插槽。
    2. 向下按壓記憶體模組，直到卡入定位。
      註
      確定固定插腳已完全鎖定，且金色觸指已完全插入插槽，如圖所示。

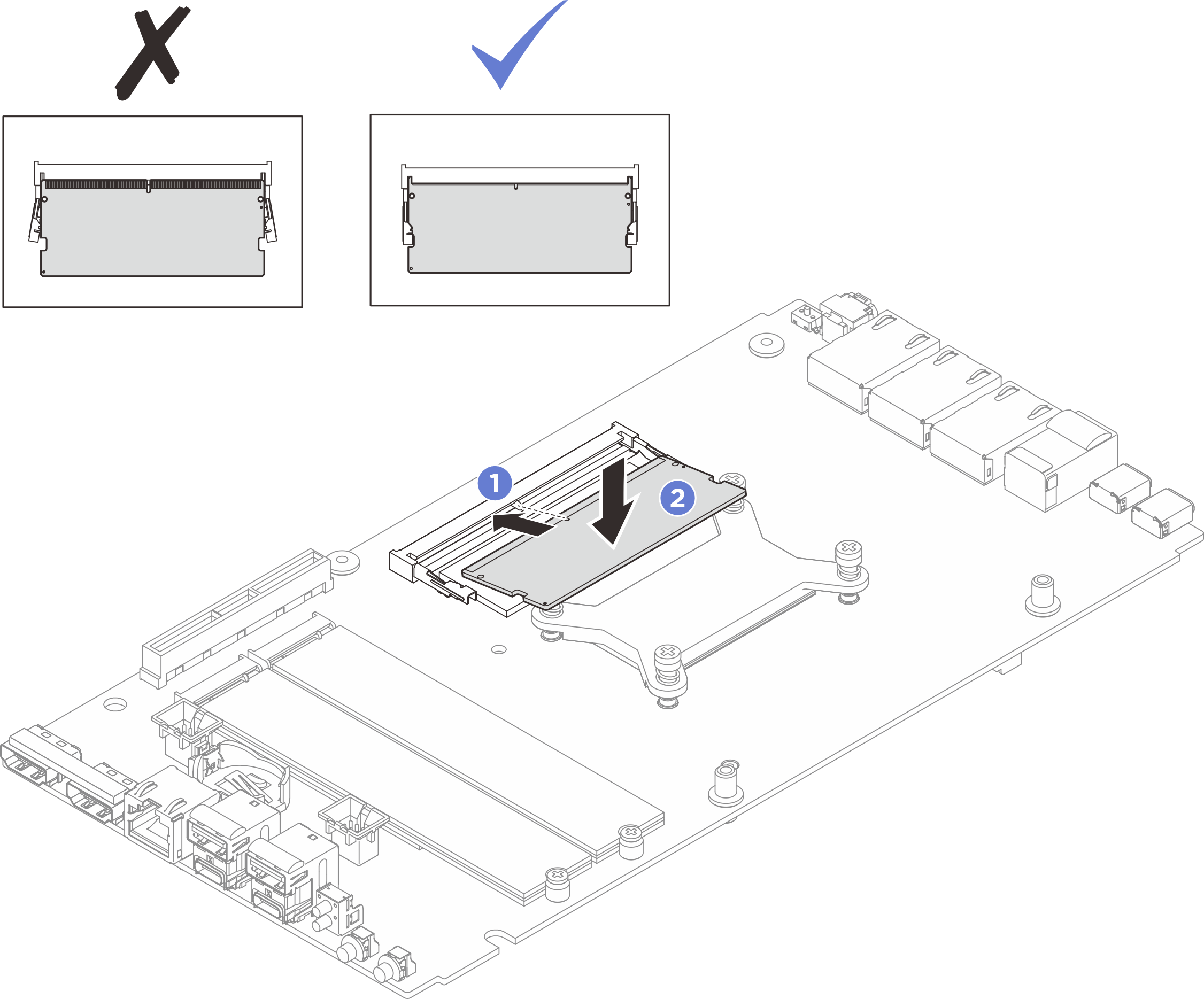

      圖 4. 安裝記憶體模組

在您完成之後

  1. 如果適用，請安裝上蓋。請參閱安裝上蓋。
  2. 如果適用，請安裝底蓋。請參閱安裝底蓋。
  3. 如果適用，請安裝擴充套件。請參閱安裝擴充套件。
  4. 如果適用，請安裝擴充填充板。請參閱安裝擴充填充板。
  5. 安裝桌面裝載風扇罩。請參閱安裝桌面裝載風扇罩。
  6. 完成零件更換。請參閱完成零件更換。
