ติดตั้งโมดูลหน่วยความจำ

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโมดูลหน่วยความจำ

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบพัดลมสำหรับติดตั้งบนโต๊ะ ดู ถอดฝาครอบพัดลม
   2. ถอดโมดูลพัดลม ดู ถอดโมดูลพัดลม
   3. หากเป็นไปได้ ให้ถอดแผงครอบขยาย ดู ถอดแผงครอบขยาย
   4. หากเป็นไปได้ ให้ถอดชุดขยาย ดู ถอดชุดขยาย
   5. หาตำแหน่งโมดูลหน่วยความจำที่ต้องการนำออกบนแผงระบบ
      1. ในการถอดโมดูลหน่วยความจำออกจากช่องเสียบ 1 ให้ถอดฝาครอบด้านบนออก ดู ถอดฝาครอบด้านบน
      2. หากต้องการถอดโมดูลหน่วยความจำออกจากช่องเสียบ 2 ให้ถอดฝาครอบด้านล่างออก ดู ถอดฝาครอบโหนด

      รูปที่ 1. เค้าโครงโมดูลหน่วยความจำและโปรเซสเซอร์



      ตารางที่ 1. ตำแหน่งของโมดูลหน่วยความจำ

      1 ช่องเสียบโมดูลหน่วยความจำ 1

      2 ช่องเสียบโมดูลหน่วยความจำ 2

   6. เปลี่ยนแผ่นระบายความร้อนและแผ่นดูดซับความร้อนหากแผ่นระบายความร้อนอยู่ในสภาพต่างๆ ดังต่อไปนี้ อย่าลืมปฏิบัติตาม คู่มือการติดตั้งแผ่นระบายความร้อน
      • แผ่นระบายความร้อนเสียหายหรือหลุดออก
      • เมื่อส่วนประกอบที่มีการเปลี่ยนเป็นผลิตภัณฑ์ของยี่ห้ออื่นหรือมีฟอร์มแฟคเตอร์ที่แตกต่างกัน อาจทำให้แผ่นระบายความร้อนเสียรูปทรงหรือเสียหายได้

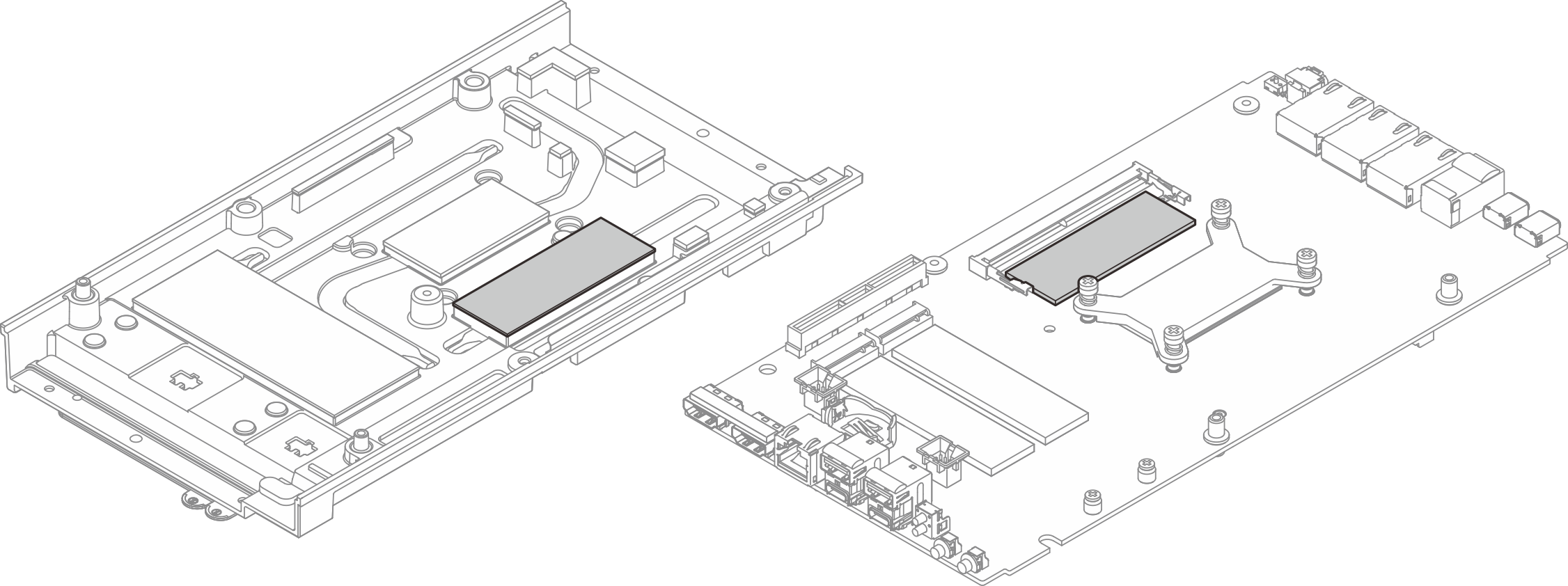

      รูปที่ 2. แผ่นระบายความร้อนช่องเสียบโมดูลหน่วยความจำ 1 (ฝาครอบด้านบนและด้านข้างแผงระบบ)

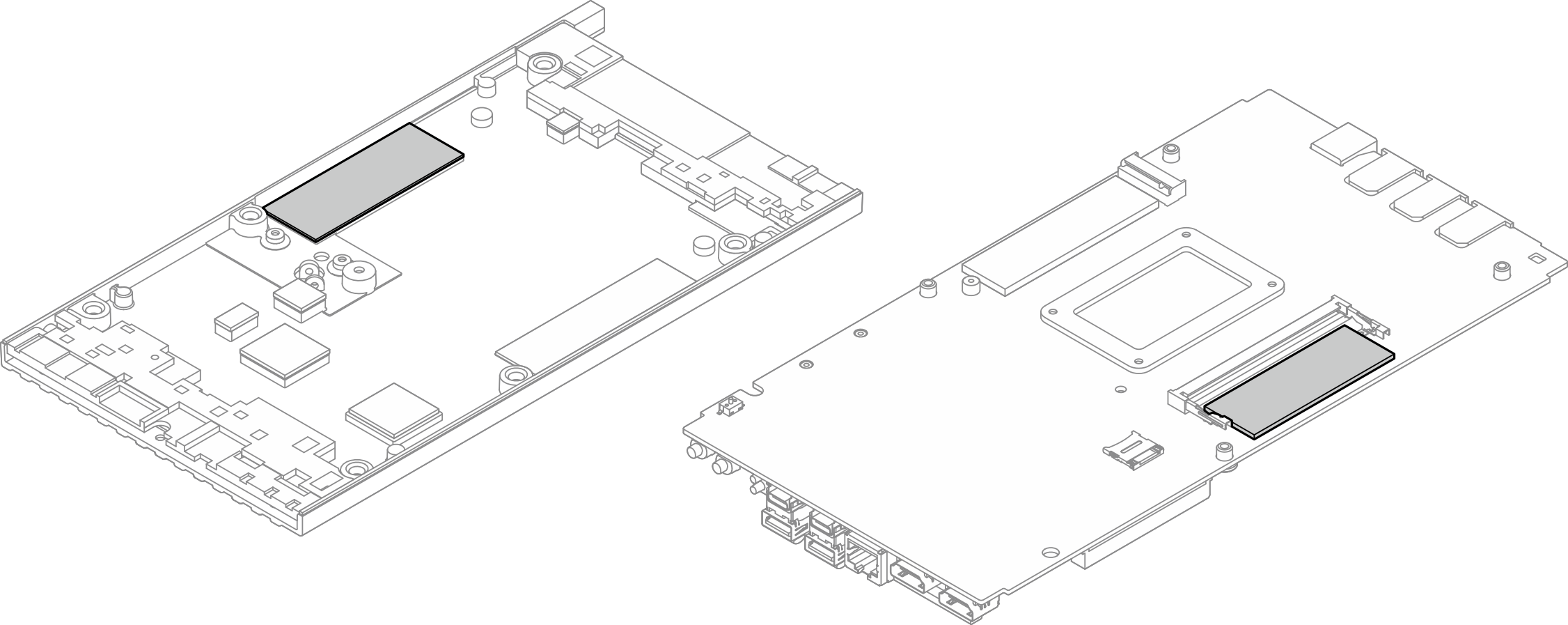

      รูปที่ 3. แผ่นระบายความร้อนช่องเสียบโมดูลหน่วยความจำ 2 (ฝาครอบด้านล่างและด้านข้างแผงระบบ)


2. ให้นำหีบห่อป้องกันไฟฟ้าสถิตที่บรรจุโมดูลหน่วยความจำไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำโมดูลหน่วยความจำออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
3. ติดตั้งโมดูลหน่วยความจำลงในช่องเสียบ
   1. จัดตำแหน่งของรอยบากบนโมดูลหน่วยความจำให้ตรงกับแท็บบนช่องเสียบโมดูลหน่วยความจำ จากนั้น ให้สอดโมดูลหน่วยความจำลงในช่องเสียบ โดยทำมุมประมาณ 30 องศา
   2. กดโมดูลหน่วยความจำลงจนกระทั่งคลิกเข้าที่
      หมายเหตุ

      ตรวจสอบให้แน่ใจว่าหมุดยึดล็อคจนสุดแล้ว และสอดขั้วต่อชุบทองเข้าไปในช่องเสียบจนสุดตามภาพ

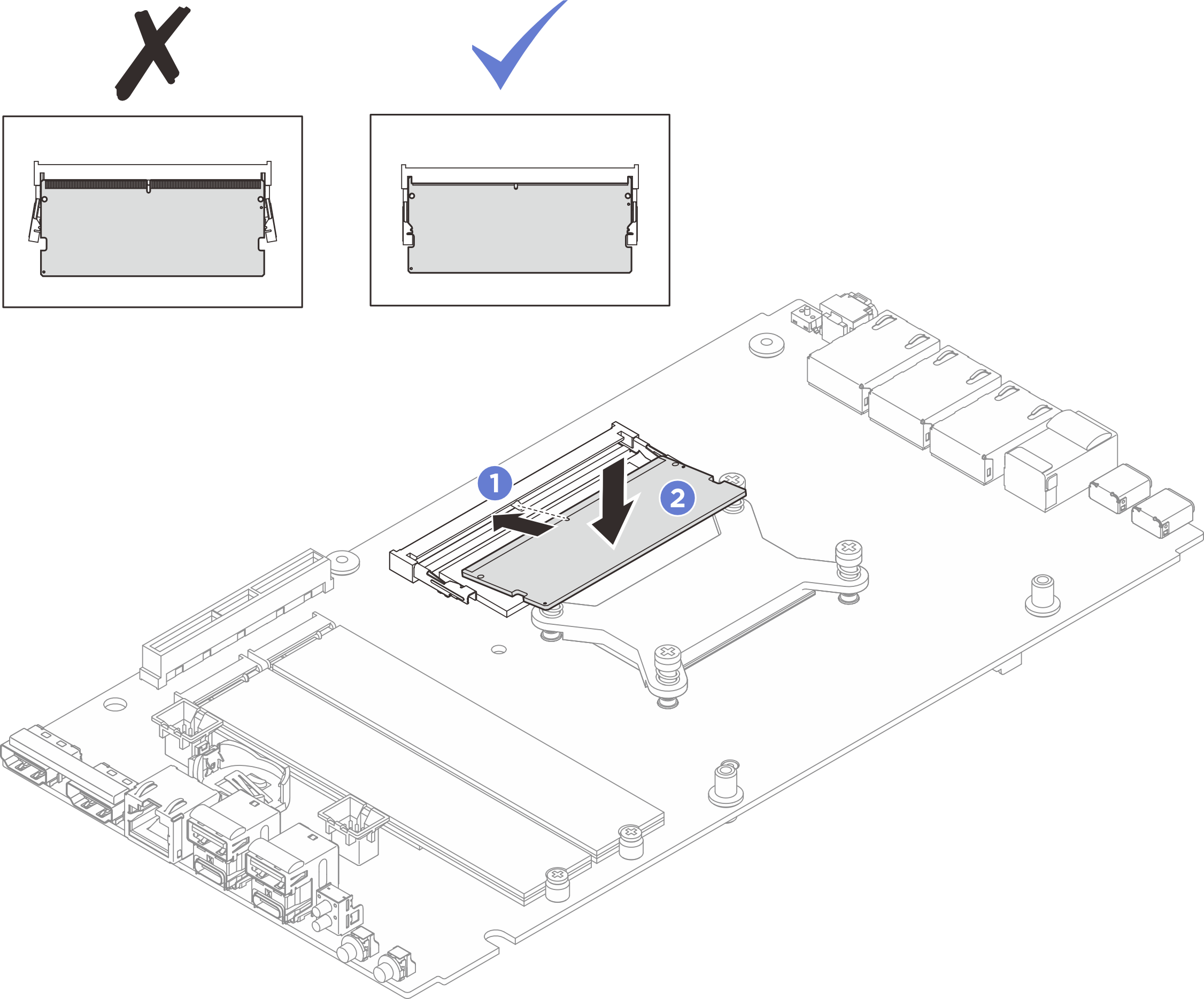

      รูปที่ 4. การติดตั้งโมดูลหน่วยความจำ
