Roteamento de cabos do módulo de porta serial
Esta seção fornece informações de roteamento de cabos para o módulo de porta serial.

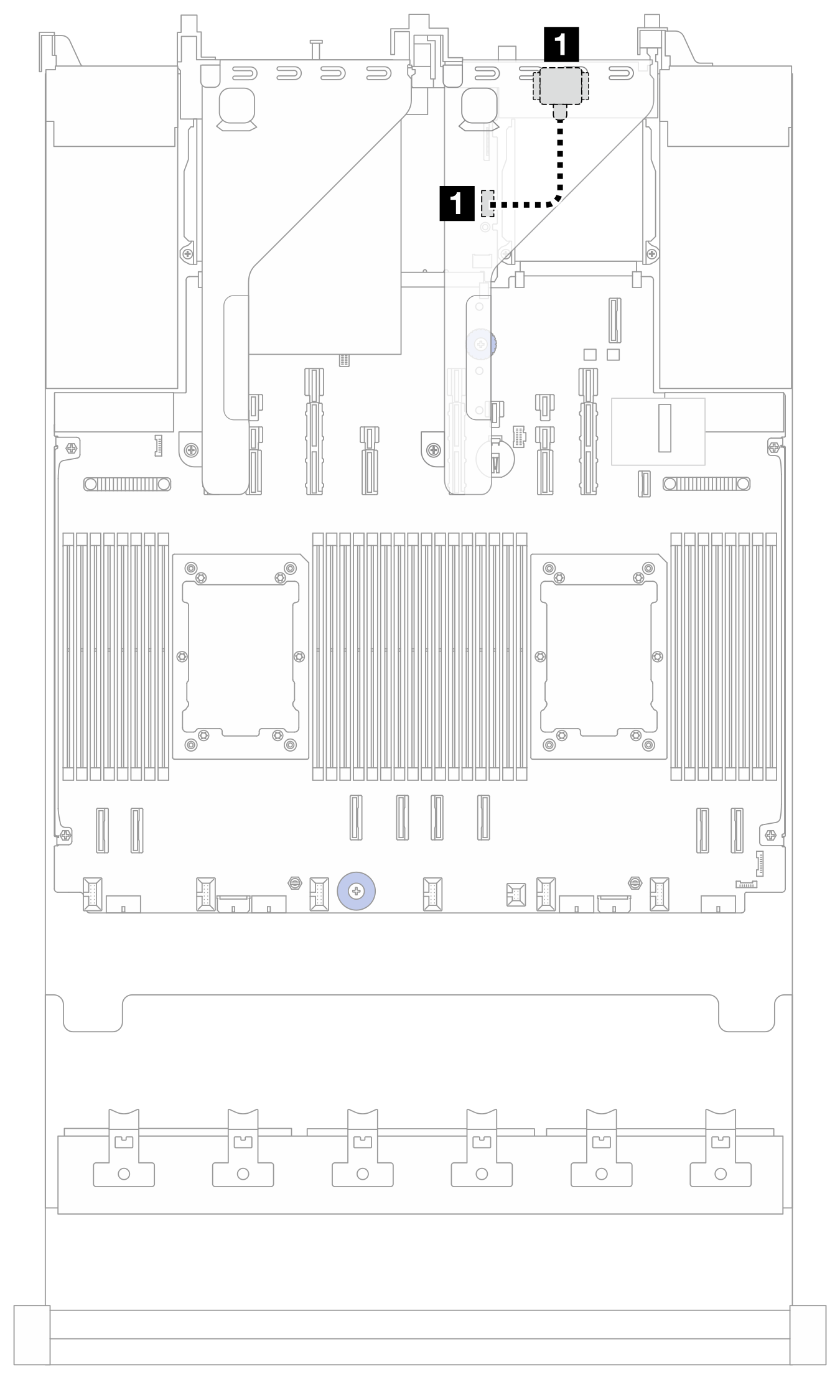

Figura 1. Roteamento de cabos do módulo de porta serial


No | Para (placa de E/S do sistema) | Comprimento |
---|---|---|
1 Módulo de porta serial | 1 Conector da porta serial | 220 mm |
