Roteamento de cabos do backplane da unidade: chassi de 2,5 polegadas
Esta seção fornece informações sobre a conexão de cabos do backplane para modelos de servidor com compartimentos de unidade frontais de 2,5 polegadas.
Antes de iniciar
Tampa superior (consulte Remover a tampa superior)
Defletor de ar (consulte Remover o defletor de ar)
Compartimento de ventilador (consulte Remover o compartimento do ventilador do sistema)
Conexões de cabos de alimentação
- Para ver os conectores em cada backplane da unidade, consulte Conectores do backplane da unidade.
Backplanes frontais (BP1/2/3):
8 backplane frontal SAS/SATA de 2,5 polegadas
Backplane frontal AnyBay de 8 x 2,5 polegadas (também usado como um backplane frontal NVMe de 8 x 2,5 polegadas quando apenas conectores NVMe no backplane são cabeados)
Backplanes centrais (BP10/11):
Backplane central/traseiro SAS/SATA de 4 x 2,5 polegadas
Backplane central/traseiro com 4 AnyBay de 2,5 pol. (também usado como backplane central/traseiro com 4 NVMe de 2,5 pol. quando apenas conectores NVMe no backplane são cabeados)
Backplane traseiro (BP9):
Backplane central/traseiro SAS/SATA de 4 x 2,5 polegadas
Backplane central/traseiro com 4 AnyBay de 2,5 pol. (também usado como backplane central/traseiro com 4 NVMe de 2,5 pol. quando apenas conectores NVMe no backplane são cabeados)
Backplane traseiro SAS/SATA de 8 x 2,5 polegadas

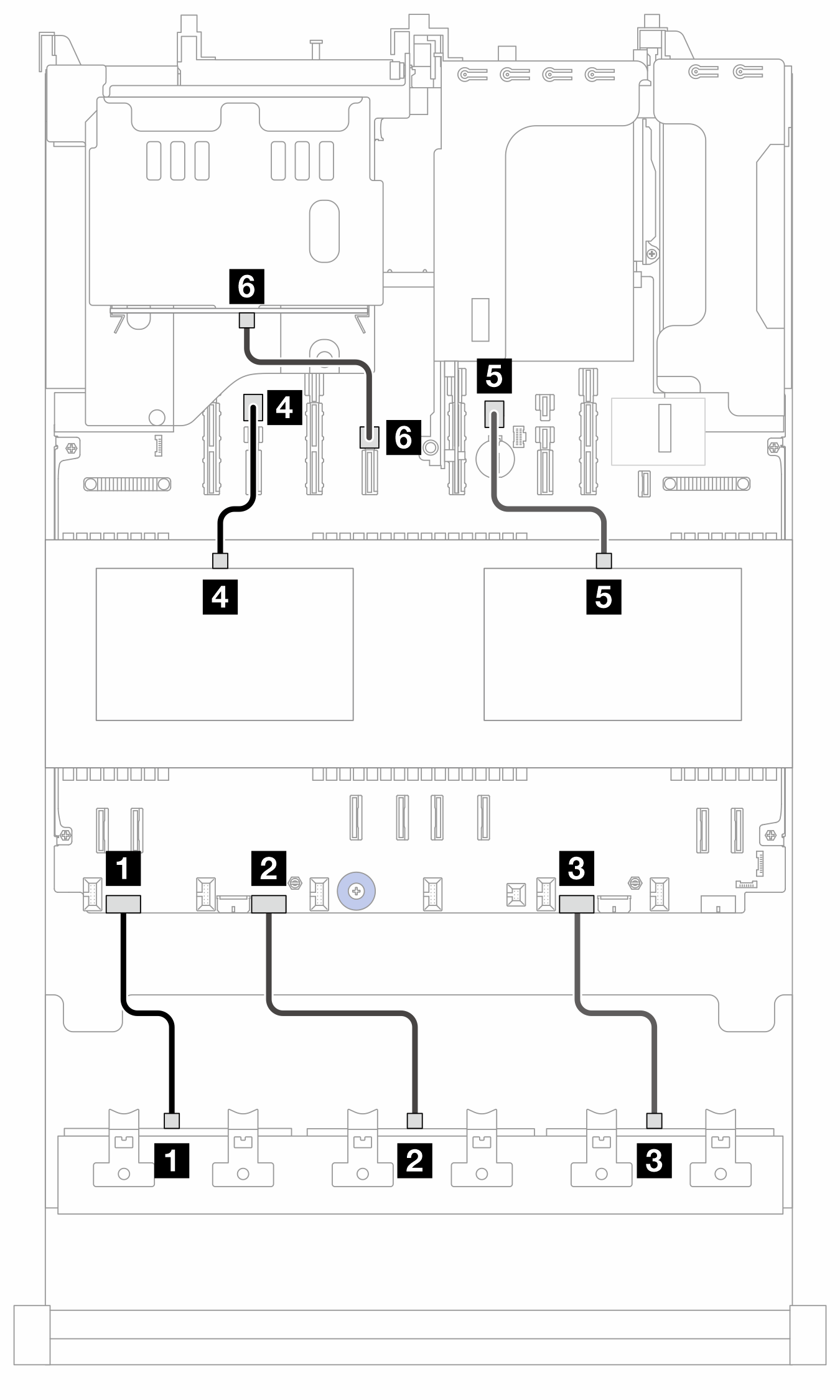

O exemplo a seguir usa a versão de backplane central/traseiro com 4 de 2,5 polegadas como exemplo de BP9 para ilustração. O roteamento de cabos para o backplane traseiro de 8 x 2,5 polegadas é semelhante.
| No | Para (placa do processador) | Comprimento |
|---|---|---|
| 1 BP1: PWR | 1 PWR 1 | 250 mm |
| 2 BP2: PWR | 2 PWR 2 | 250 mm |
| 3 BP3: PWR | 3 PWR 3 | 250 mm |
| 4 BP10: PWR | 4 PWR 23 | 250 mm |
| 5 BP11: PWR | 5 PWR 21 | 250 mm |
| 6 BP9: PWR | 6 PWR 12 | 250 mm |
Conexões de cabo de sinal
Consulte o tópico específico para conexões de cabos de sinal dependendo dos backplanes instalados.
