Roteamento de cabos da trava do rack esquerda e direita
Esta seção fornece informações sobre o roteamento de cabos para a trava do rack esquerda com USB/MiniDP e a trava do rack direita (com painel frontal do operador).

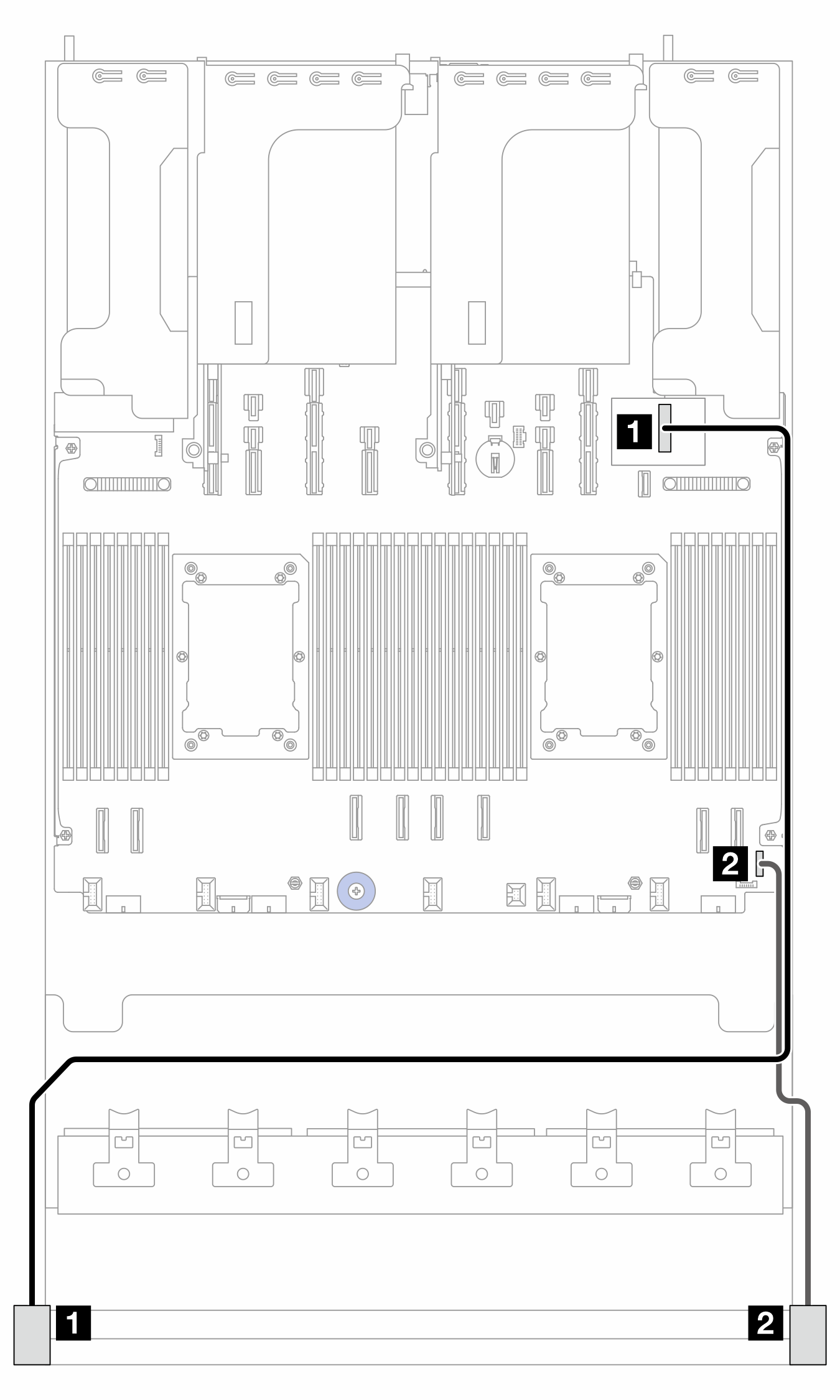

Figura 1. Roteamento de cabos para travas do rack esquerda e direita
| No | Para | Comprimento |
|---|---|---|
| 1 Trava do rack esquerda com USB/MiniDP | 1 Placa de E/S USB | 1100 milímetros |
| 2 Trava do rack direita | 2 Conector E/S frontal na placa do processador | 550 milímetros |
