Roteamento de cabos do módulo OCP
Esta seção fornece informações de roteamento de cabos para módulos OCP com conexão PCIe x16.

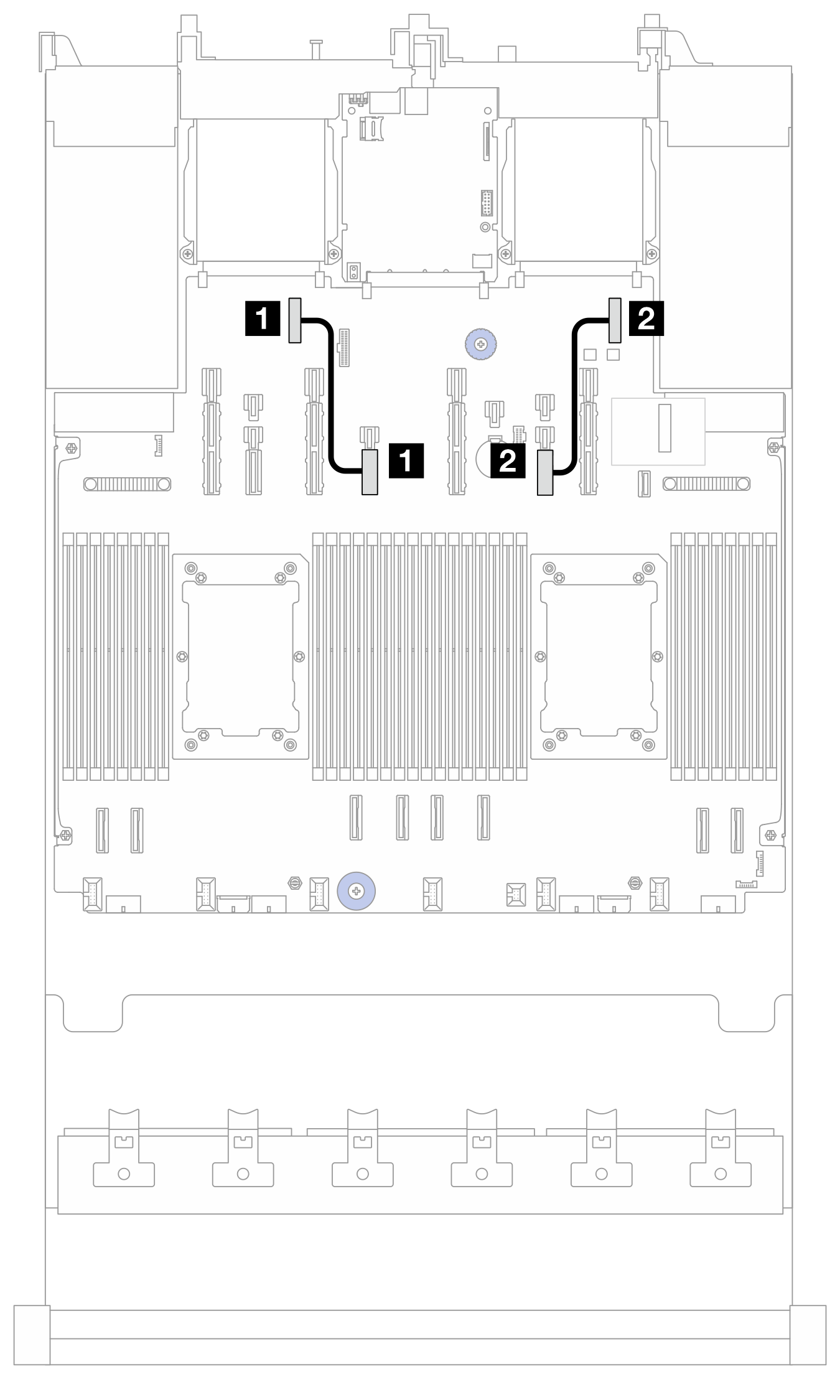

Figura 1. Roteamento de cabos para módulos OCP com conexão PCIe x16
| De (placa do processador) | Para (placa do processador) | Comprimento |
|---|---|---|
| 1 Conector de expansão OCP 2 | 1 Conector PCIe 12 | 160 milímetros |
| 2 Conector de expansão OCP 1 | 2 Conector PCIe 10 | 160 milímetros |
