Cheminement des câbles du module OCP
Cette section fournit des informations sur le cheminement des câbles des modules OCP avec connexion PCIe x16.

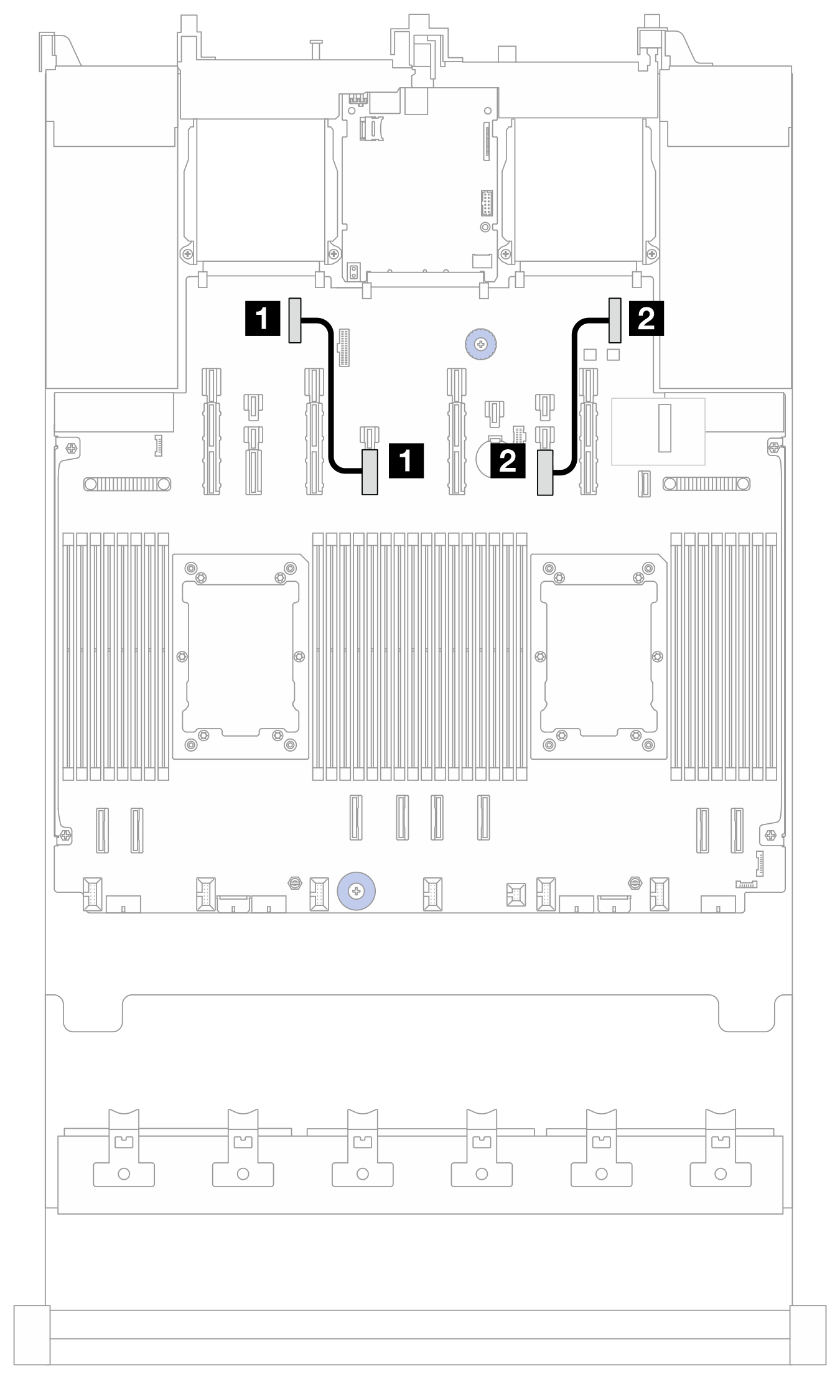

Figure 1. Cheminement des câbles pour les modules OCP avec connexion PCIe x16


De (carte du processeur) | Vers (carte du processeur) | Longueur |
---|---|---|
1 Connecteur d’extension OCP 2 | 1 Connecteur PCIe 12 | 160 mm |
2 Connecteur d’extension OCP 1 | 2 Connecteur PCIe 10 | 160 mm |
