Cheminement des câbles de fond de panier d’unité : châssis 2,5 pouces avec Compute Complex Neptune Core Module

Cette section fournit des informations sur la connexion des câbles de fond de panier pour les modèles de serveur dotés de baies d’unité avant 2,5 pouces et du Compute Complex Neptune Core Module.

Connexions des cordons d’alimentation

Pour plus d’informations sur les connexions des câbles d’alimentation, reportez-vous à Cheminement des câbles de fond de panier d’unité : châssis 2,5 pouces sans Compute Complex Neptune Core Module.

Connections des câbles de signal/cordons d’interface

Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
Config. du fond de panierContrôleur de stockageN° de config.
8 x 2,5 pouces SAS/SATA (fond de panier 1)

8 x 2,5 pouces AnyBay (tri-mode)

1 SFF 8i/16i1
1 x CFF 16i2
8 x 2,5 pouces NVMe (fond de panier 1)N/A3
8 x 2,5 pouces AnyBay (fond de panier 1)1 SFF 8i/16i4
1 x CFF 16i5
16 x 2,5 pouces SAS/SATA (fond de panier 1 + fond de panier 2)

16 x 2,5 pouces AnyBay (tri-mode)

2 x SFF 8i ou 1 x SFF 16i6
1 x CFF 16i7
16 x 2,5 pouces NVMe (fond de panier 1 + fond de panier 2)N/A8
8 x 2,5 pouces AnyBay + 8 x 2,5 pouces NVMe (BP1 + BP2)1 SFF 8i/16i9
1 x CFF 16i10
8 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces AnyBay (fond de panier 1 + fond de panier 2)2 x SFF 8i ou 1 x SFF 16i11
1 x CFF 16i12
8 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces NVMe (fond de panier 1 + fond de panier 2)1 SFF 8i/16i13
1 x CFF 16i14

Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1/4/6/9/11/13)

Remarque
  • L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

  • Le câble 2 n’est nécessaire que dans les configurations avec 8 x 2,5" SAS/SATA ou AnyBay BP2.

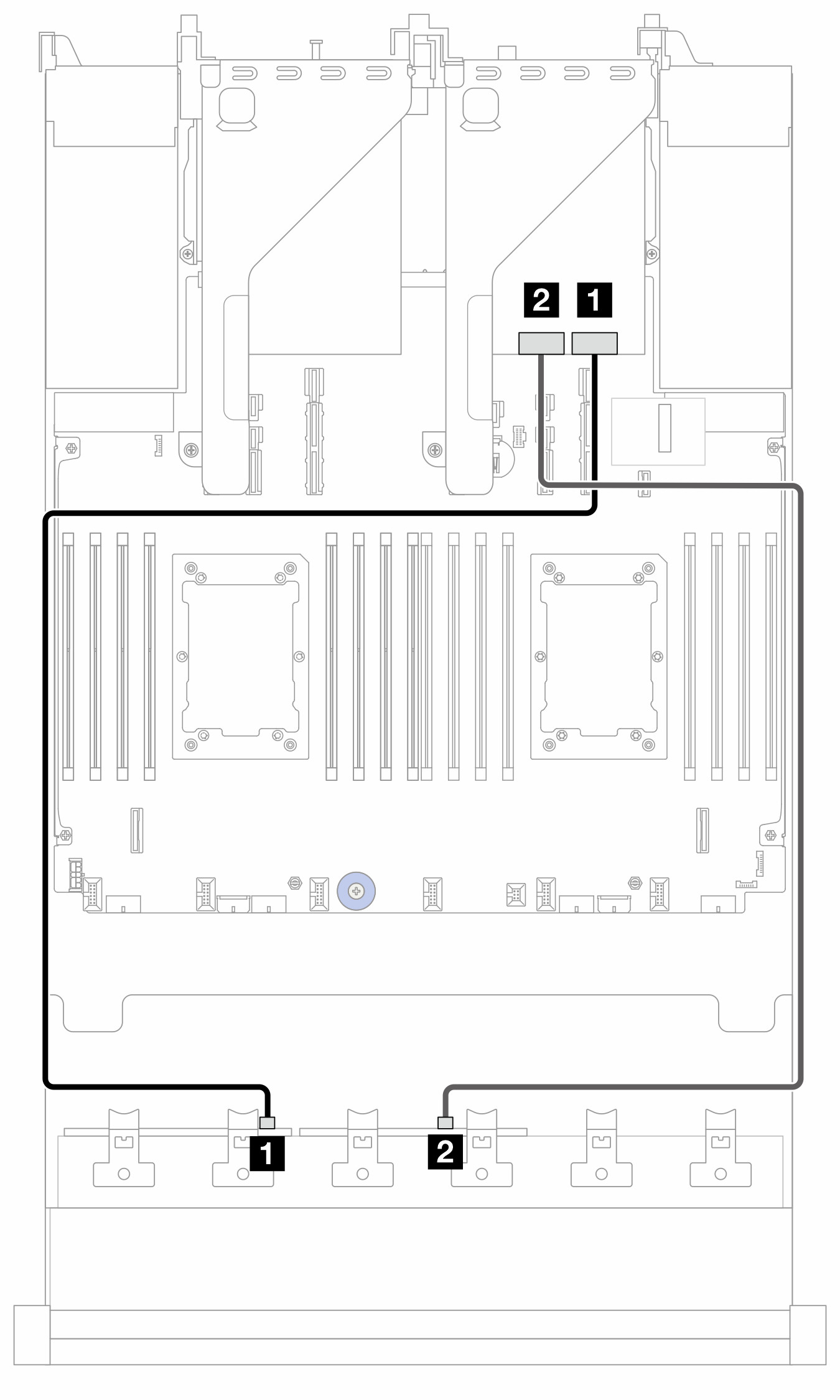

Figure 1. Cheminement des câbles vers l’adaptateur SFF 8i/16i

À partir deVersLongueur de câble
1 Fond de panier 1 : SAS1 Adaptateur 8i :
  • Gen 4 : C0

  • Gen 3 : C0C1

1 Adaptateur 16i :
  • Gen 4 : C0

  • Gen 3 : C0C1

900 mm
2 Fond de panier 2 : SAS2 Adaptateur 8i :
  • Gen 4 : C0

  • Gen 3 : C0C1

2
  • Gen 4 : C1

  • Gen 3 : C2C3

900 mm

Cheminement des câbles NVMe (config. 8/9/10/11/12/13/14)

Remarque
Le cheminement des câbles NVMe vers le fond de panier 1 s’applique uniquement aux configurations avec fond de panier 1 8 x 2,5 pouces AnyBay ou NVMe (config. 8/9/10).

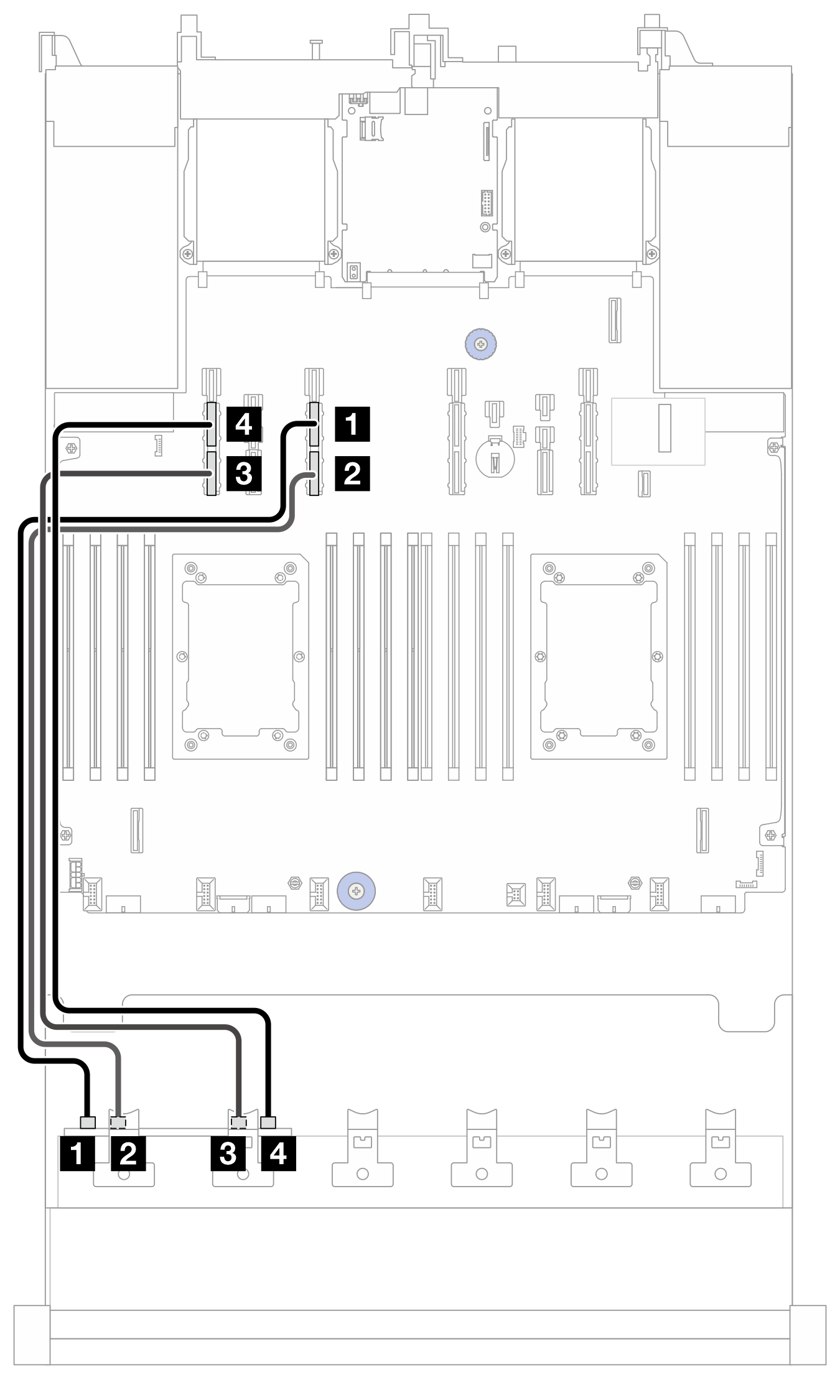

Figure 2. Cheminement des câbles NVMe vers le fond de panier 1

De (Fond de panier 1)Vers (carte du processeur)Longueur de câble
1 NVMe 0-11 PCIe 13A600 mm
2 NVMe 2-32 PCIe 13B600 mm
3 NVMe 4 à 53 PCIe 15B600 mm
4 NVMe 6 à 74 PCIe 15A600 mm

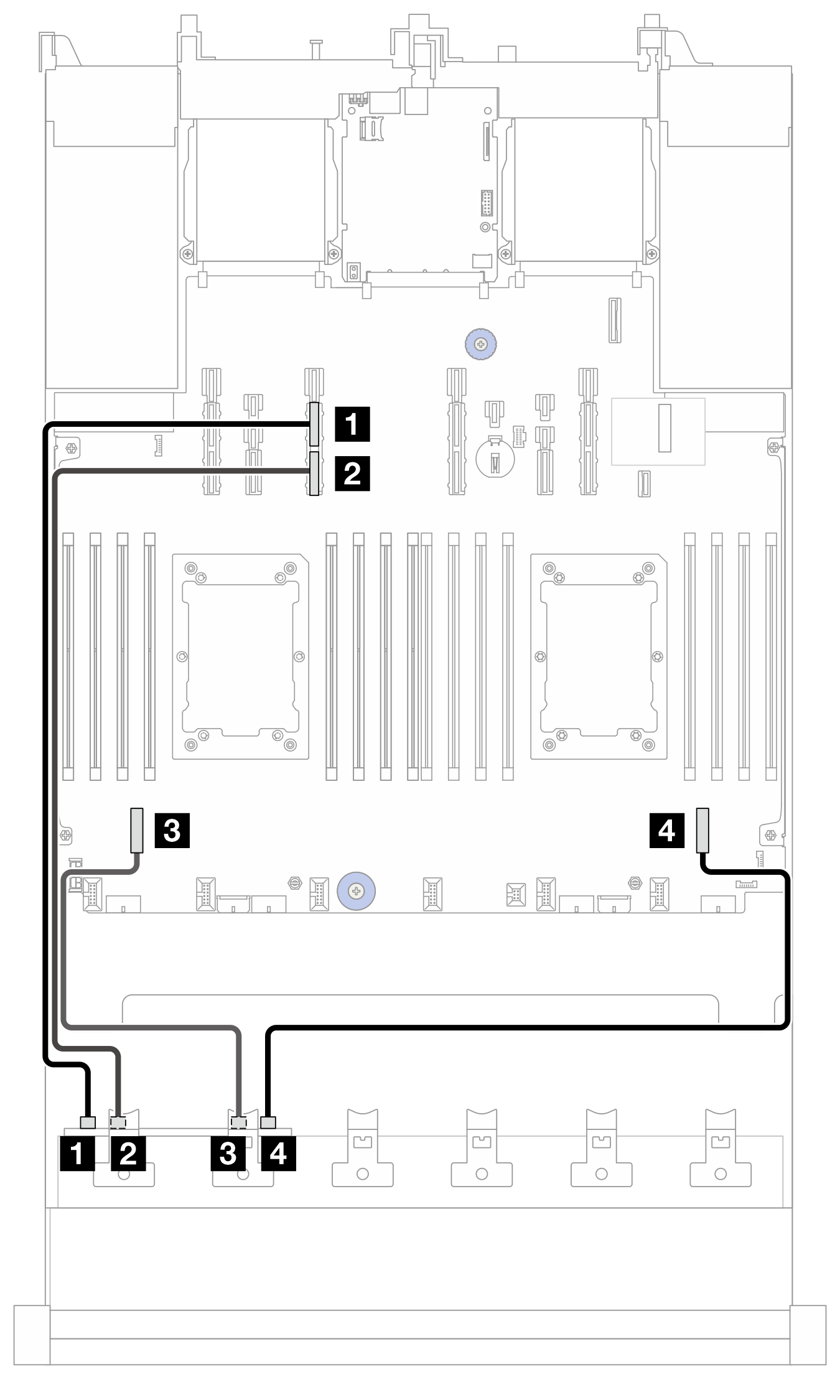

Figure 3. Cheminement des câbles NVMe vers le fond de panier 2

De (fond de panier 2)Vers (carte du processeur)Longueur de câble
1 NVMe 0-11 PCIe 7350 mm
2 NVMe 2-32 PCIe 2450 mm
3 NVMe 4 à 53 PCIe 9B700 mm
4 NVMe 6 à 74 PCIe 9A700 mm

Cheminement des câbles vers l’adaptateur CFF 16i (config. 5/10/12/14)

Remarque
Le câble 3 est nécessaire uniquement avec la configuration 12.

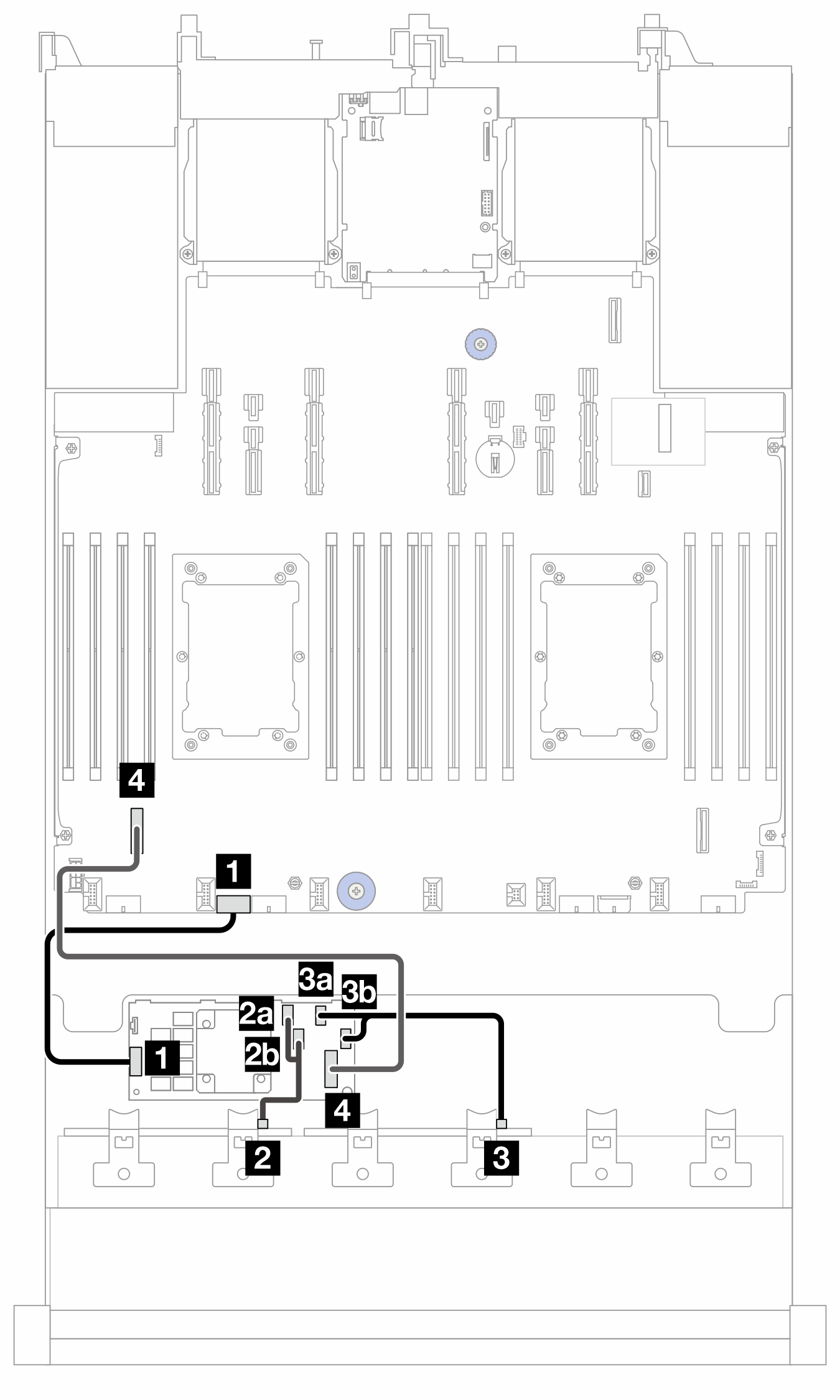

Figure 4. Cheminement des câbles vers l’adaptateur CFF 16i (config. 5/10/12/14)

2P : deux processeurs ; 1P : un processeur; PB : carte du processeur
De (adaptateur CFF 16i)VersLongueur de câble
1 POWER1 PB: RAID PWR210 mm
2a C02 Fond de panier 1 : SAS140/140 mm
2b C1
3a C23 Fond de panier 2 : SAS140/140 mm
3b C3
4 MB (CFF INPUT)4 Fond de panier : PCIe 14900 mm

Cheminement des câbles NVMe (config. 3/4/5)

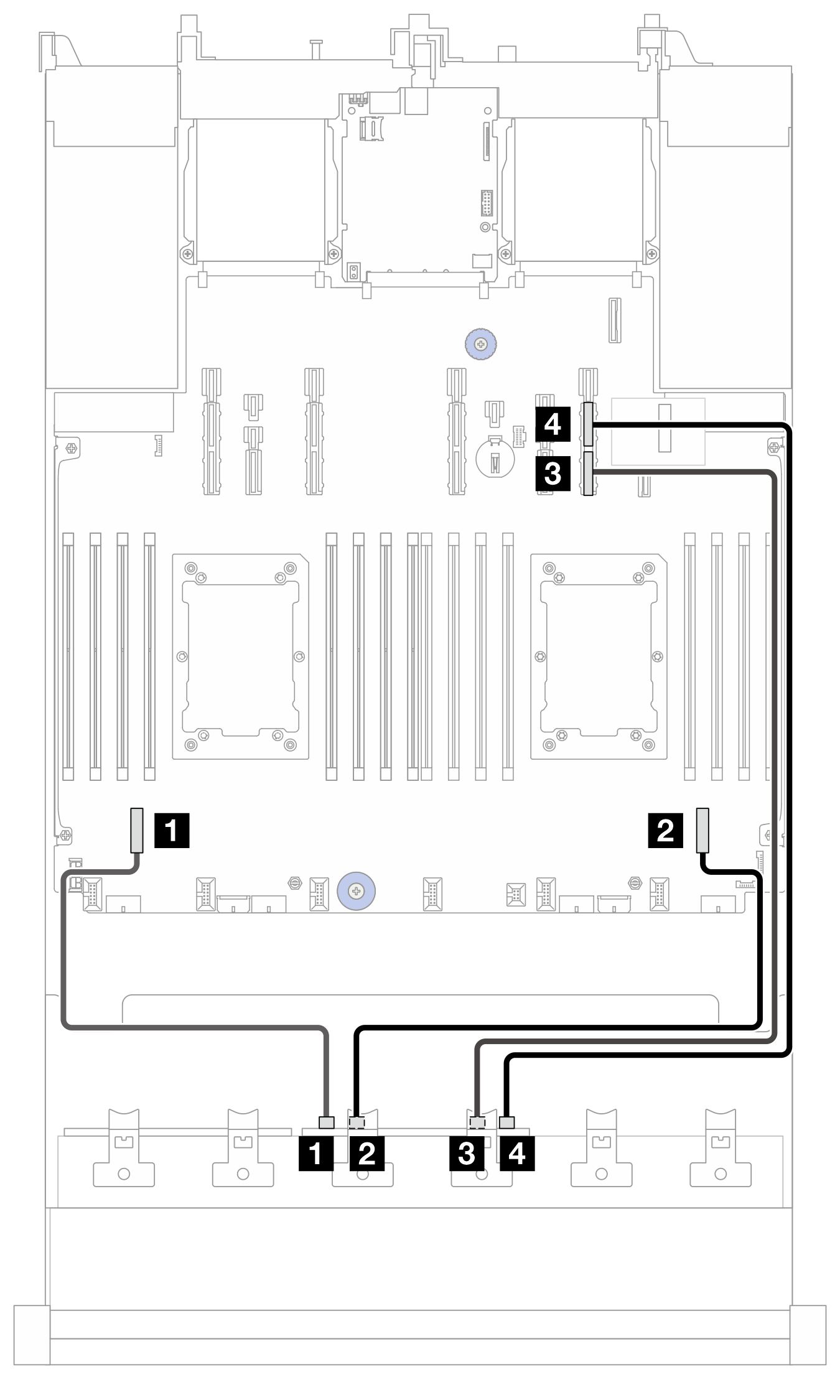

Figure 5. Cheminement des câbles NVMe vers le fond de panier 1

De (Fond de panier 1)Vers (carte du processeur)Longueur de câble
1 NVMe 0-11 PCIe 13A600 mm
2 NVMe 2-32 PCIe 13B600 mm
3 NVMe 4 à 53 PCIe 7350 mm
4 NVMe 6 à 74 PCIe 2450 mm

Cheminement des câbles vers l’adaptateur CFF 16i (config. 2/7)

Remarque
Le câble 3 est nécessaire uniquement avec la configuration 7.

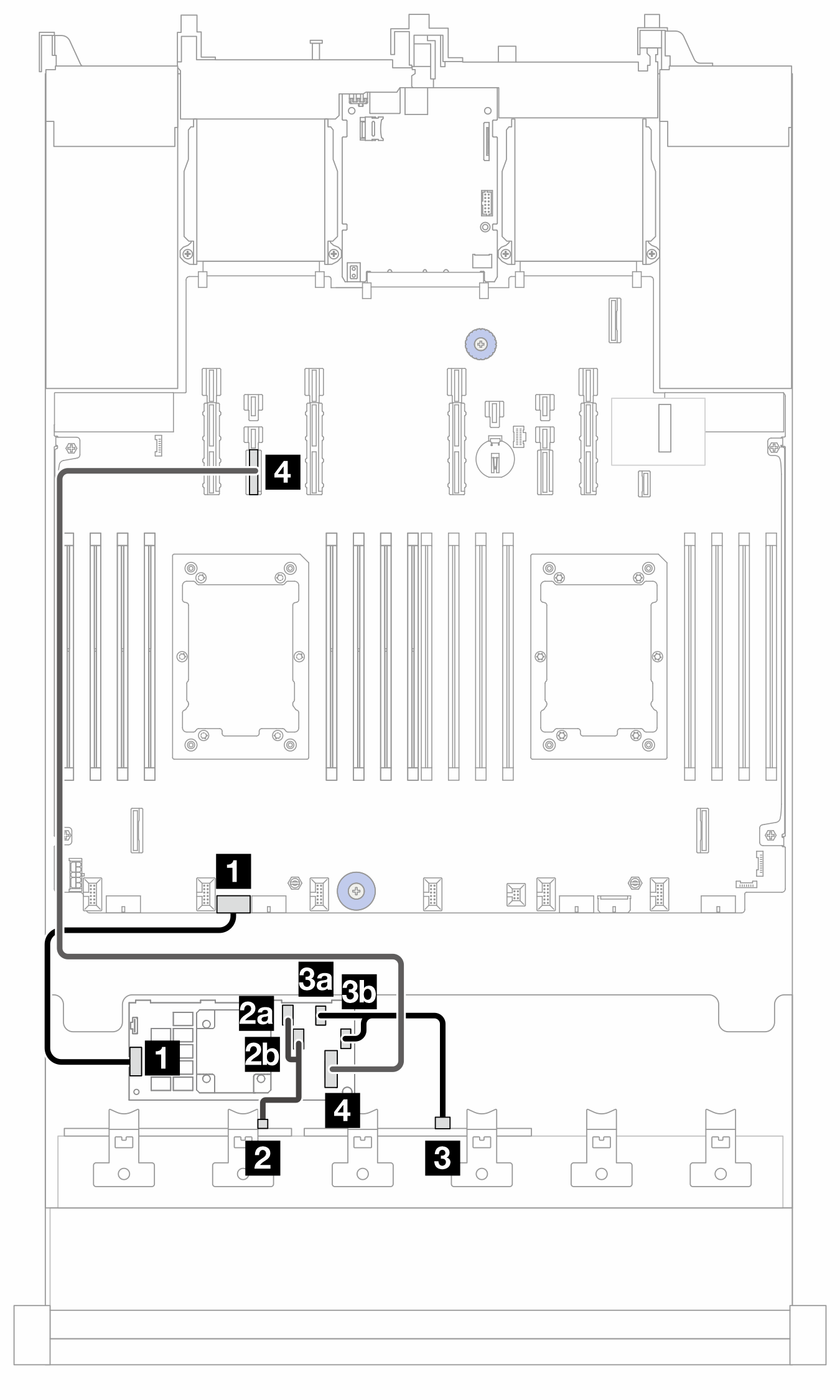

Figure 6. Cheminement des câbles vers l’adaptateur CFF 16i (config. 2/7)

2P : deux processeurs ; 1P : un processeur; PB : carte du processeur
De (adaptateur CFF 16i)VersLongueur de câble
1 POWER1 PB: RAID PWR210 mm
2a C02 Fond de panier 1 : SAS140/140 mm
2b C1
3a C23 Fond de panier 2 : SAS140/140 mm
3b C3
4 MB (CFF INPUT)4 Fond de panier : PCIe 7450 mm
