Cheminement des câbles de la carte mezzanine
Cette section fournit des informations sur le cheminement des câbles pour les cartes mezzanines.
Cheminement des câbles pour les cartes mezzanines correspondant au processeur 1
Cheminement des câbles pour les cartes mezzanines correspondant au processeur 2

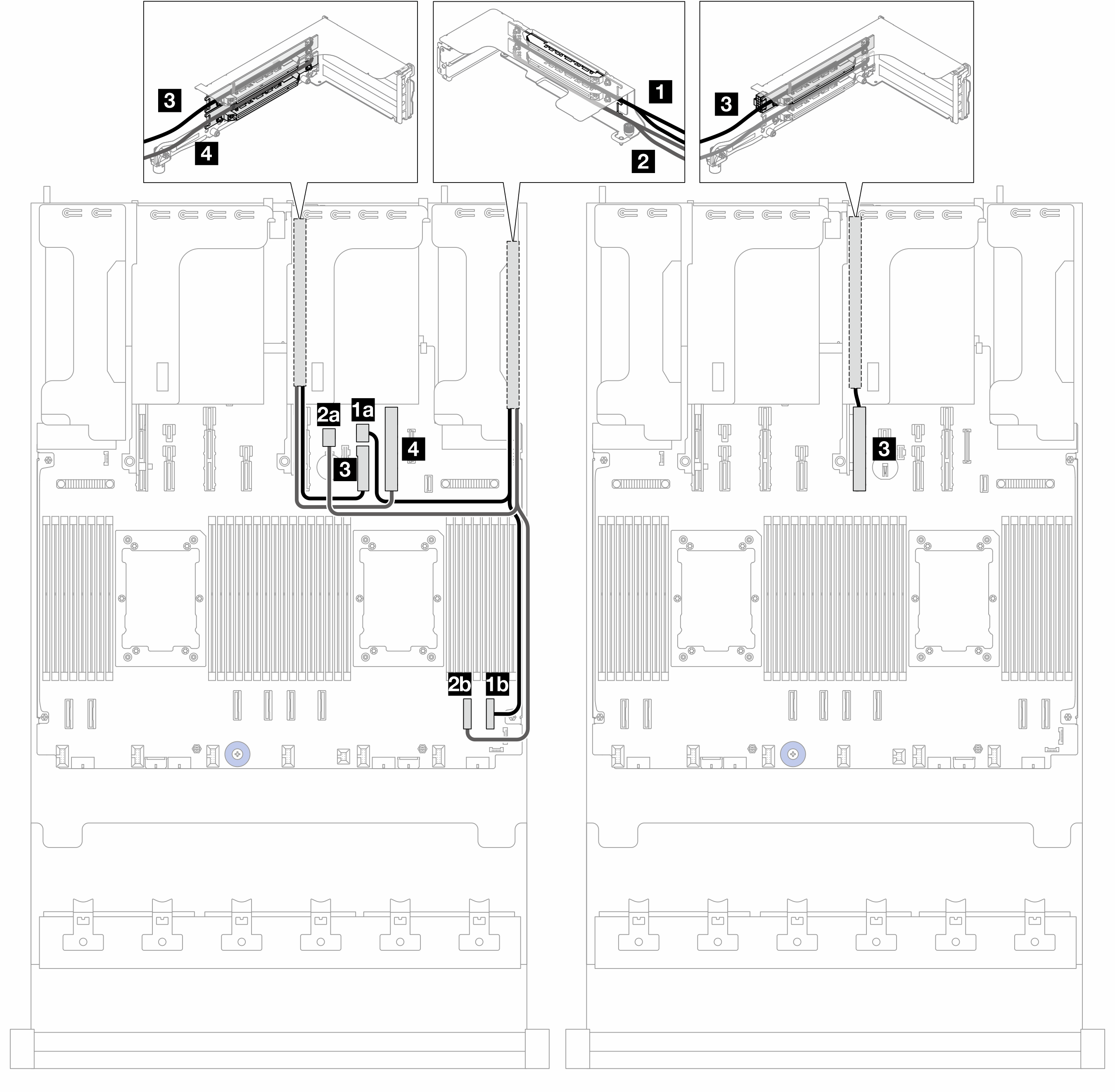

Cheminement des câbles pour les cartes mezzanines correspondant au processeur 1

À partir de | Vers (carte du processeur) | Longueur de câble |
---|---|---|
1 Carte mezzanine sur l'emplacement 1 | 1a Alimentation 20 | 500/400 mm |
1b PCIe 1 | ||
2 Carte mezzanine sur l'emplacement 2 | 2a Alimentation 21 | 500/400 mm |
2b PCIe 2 | ||
3 Carte mezzanine sur l'emplacement 3 | 3 PCIe et Alimentation 10 (lorsque l'emplacement 5 est occupé) | 350 mm |
3 PCIe et Alimentation 11 (lorsque l'emplacement 5 est vide) | 300 mm | |
4 Carte mezzanine sur l'emplacement 4 | 4 PCIe et Alimentation 9 | 300 mm |
Cheminement des câbles pour les cartes mezzanines correspondant au processeur 2

À partir de | Vers (carte du processeur) | Longueur de câble |
---|---|---|
1 Carte mezzanine sur l'emplacement 9 | 1a Alimentation 12 | 500/400 mm |
1b PCIe 8 | ||
2 Carte mezzanine sur l'emplacement 10 | 2a Alimentation 23 | 500/400 mm |
2b PCIe 7 | ||
3 Carte mezzanine sur l'emplacement 6 | 3 PCIe et Alimentation 14 (lorsque l'emplacement 8 est occupé) | 350 mm |
3 PCIe et Alimentation 15 (lorsque l'emplacement 8 est vide) | 300 mm | |
4 Carte mezzanine sur l'emplacement 7 | 4 PCIe et Alimentation 13 | 300 mm |

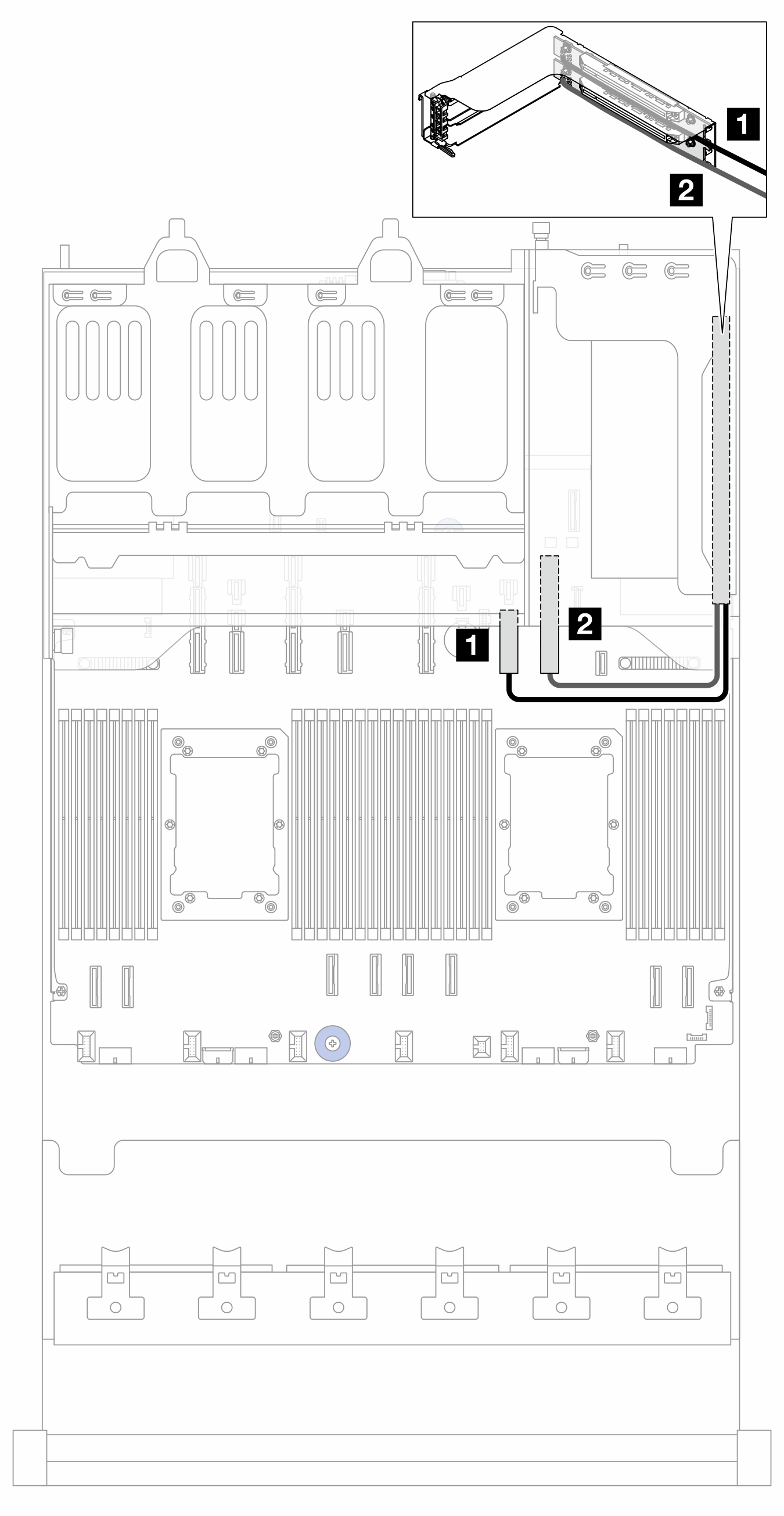

Cheminement des câbles pour les cartes mezzanines dans les configurations avec des baies d’unité arrière 8 x 2,5 pouces

À partir de | Vers (carte du processeur) | Longueur de câble |
---|---|---|
1 Carte mezzanine sur l'emplacement 1 | 1 PCIe et Alimentation 10 | 350 mm |
2 Carte mezzanine sur l'emplacement 2 | 2 PCIe et Alimentation 9 | 300 mm |
