라이저 카드 케이블 배선

이 섹션에서는 라이저 카드의 케이블 배선 정보를 제공합니다.

• 프로세서 1에 해당하는 라이저 카드의 케이블 배선

• 프로세서 2에 해당하는 라이저 카드의 케이블 배선

• 8 x 2.5" 뒷면 드라이브 베이 구성의 라이저 카드 케이블 배선

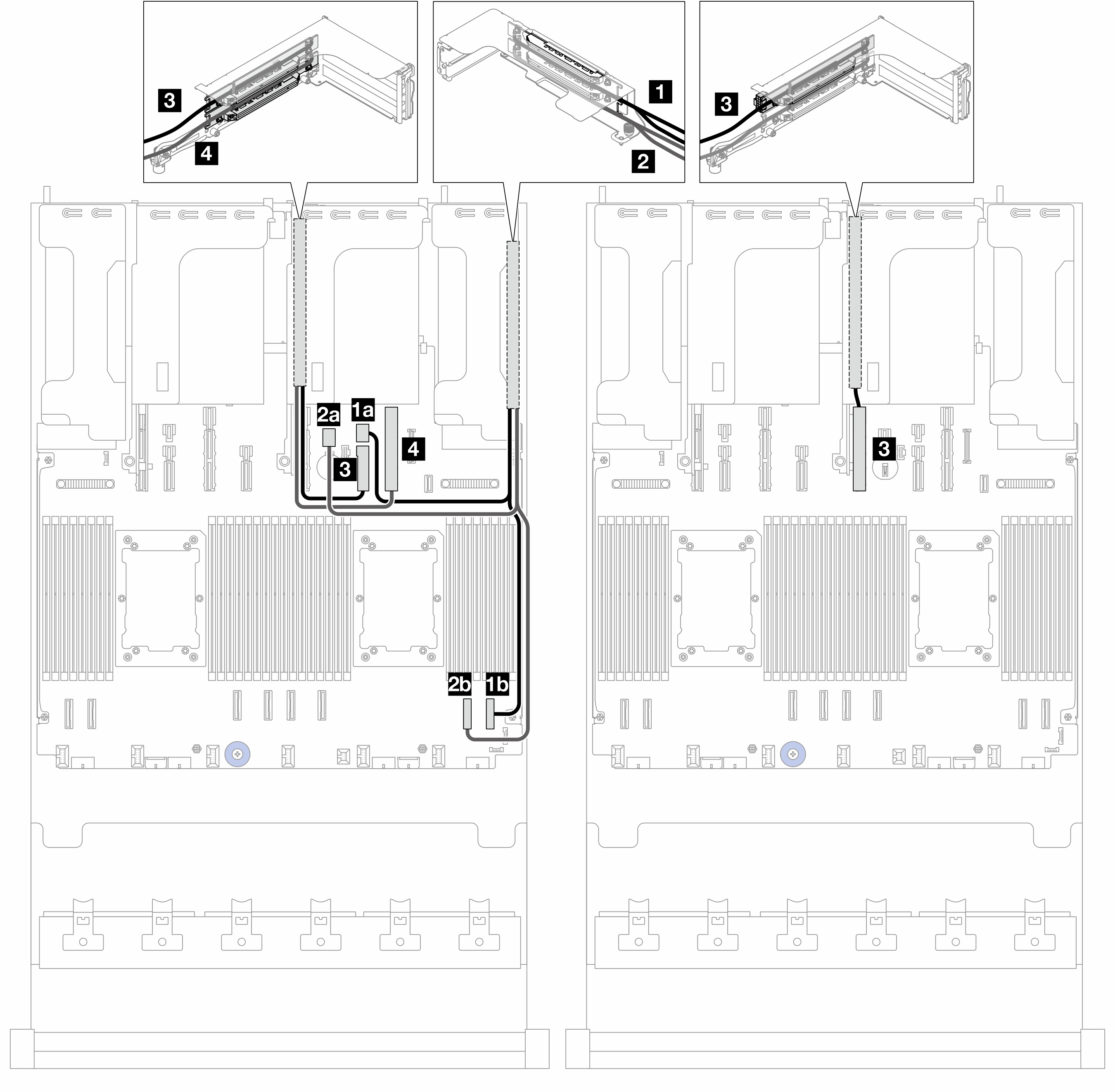

프로세서 1에 해당하는 라이저 카드의 케이블 배선​

시작	도착(프로세서 보드)	케이블 길이
1 슬롯 1의 라이저 카드	1a PWR 20	500/400mm
	1b PCIe 1
2 슬롯 2의 라이저 카드	2a PWR 21	500/400mm
	2b PCIe 2
3 슬롯 3의 라이저 카드	3 PCIe 및 PWR 10(슬롯 5가 사용 중인 경우)	350mm
	3 PCIe 및 PWR 11(슬롯 5가 비어 있을 때)	300mm
4 슬롯 4의 라이저 카드	4 PCIe 및 PWR 9	300mm

프로세서 2에 해당하는 라이저 카드의 케이블 배선​

시작	도착(프로세서 보드)	케이블 길이
1 슬롯 9의 라이저 카드	1a PWR 12	500/400mm
	1b PCIe 8
2 슬롯 10의 라이저 카드	2a PWR 23	500/400mm
	2b PCIe 7
3 슬롯 6의 라이저 카드	3 PCIe 및 PWR 14(슬롯 8이 사용 중인 경우)	350mm
	3 PCIe 및 PWR 15(슬롯 8이 비어 있을 때)	300mm
4 슬롯 7의 라이저 카드	4 PCIe 및 PWR 13	300mm

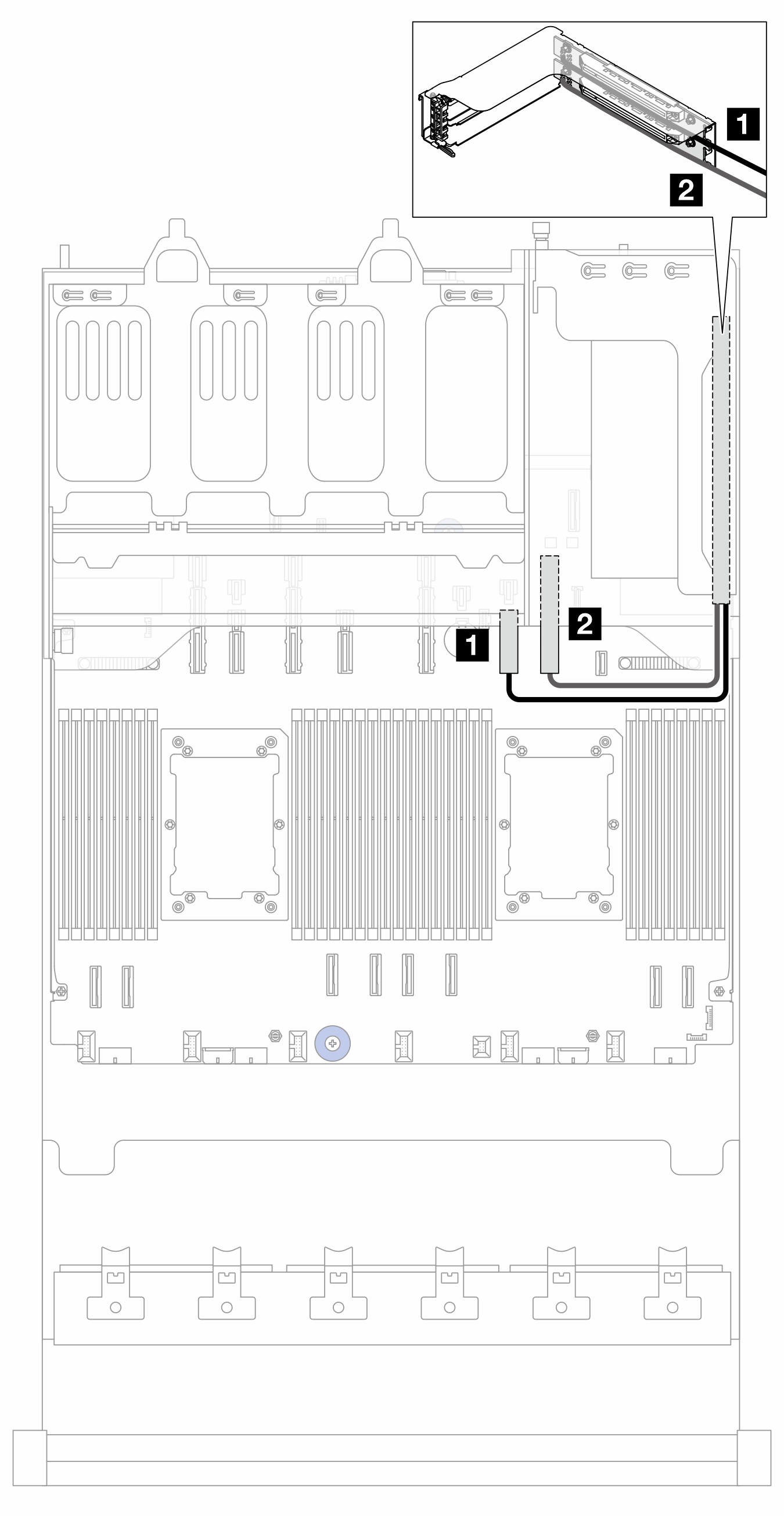

8 x 2.5" 뒷면 드라이브 베이 구성의 라이저 카드 케이블 배선​

시작	도착(프로세서 보드)	케이블 길이
1 슬롯 1의 라이저 카드	1 PCIe 및 PWR 10	350mm
2 슬롯 2의 라이저 카드	2 PCIe 및 PWR 9	300mm
