擴充卡纜線佈線
本節提供擴充卡的纜線佈線資訊。

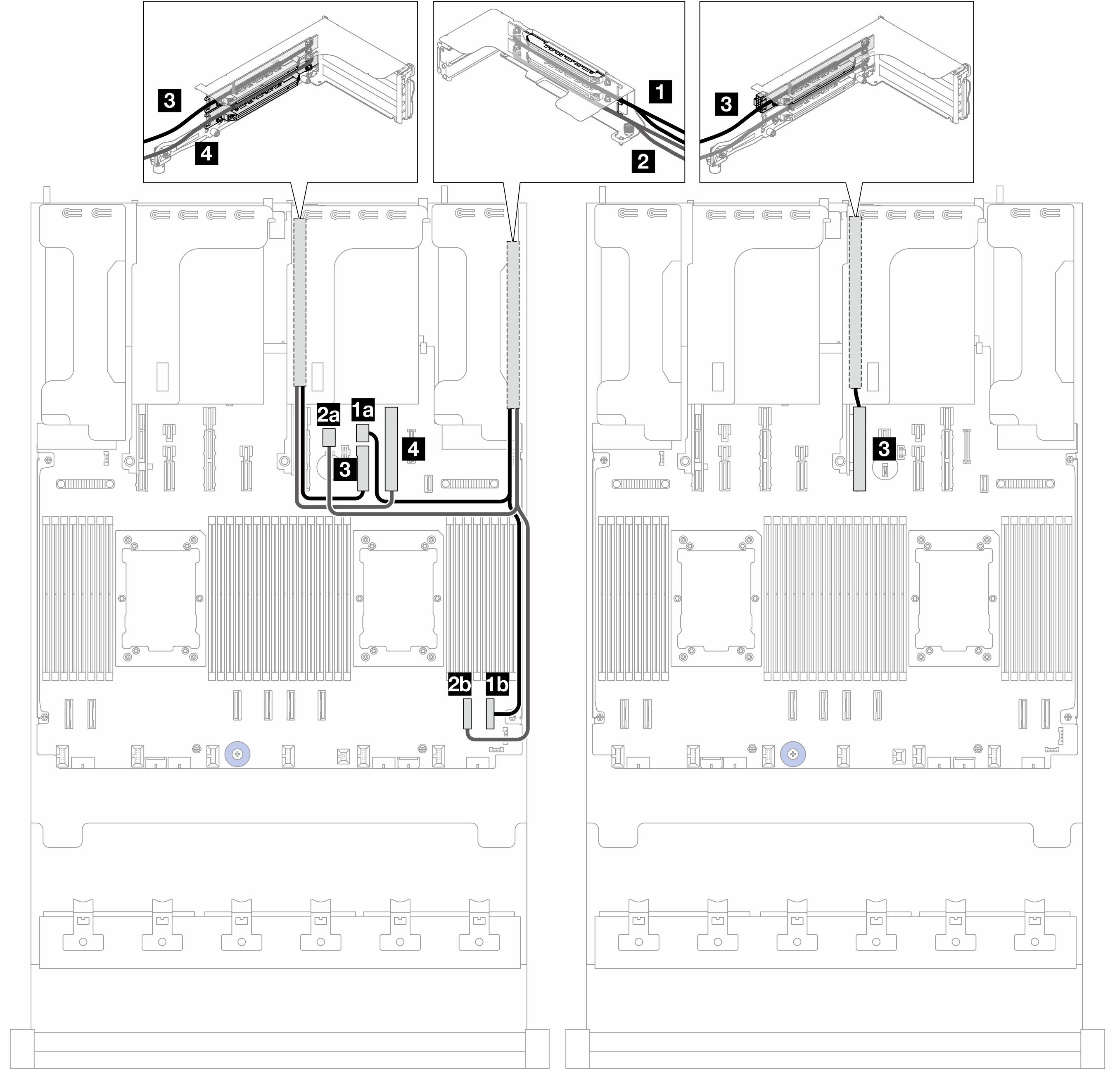

與處理器 1 對應的擴充卡的纜線佈線

從 | 至(處理器板) | 纜線長度 |
---|---|---|
1 插槽 1 上的擴充卡 | 1a PWR 20 | 500/400 公釐 |
1b PCIe 1 | ||
2 插槽 2 上的擴充卡 | 2a PWR 21 | 500/400 公釐 |
2b PCIe 2 | ||
3 插槽 3 上的擴充卡 | 3 PCIe 與 PWR 10(當插槽 5 被佔用時) | 350 公釐 |
3 PCIe 與 PWR 11(當插槽 5 為空時) | 300 公釐 | |
4 插槽 4 上的擴充卡 | 4 PCIe 與 PWR 9 | 300 公釐 |

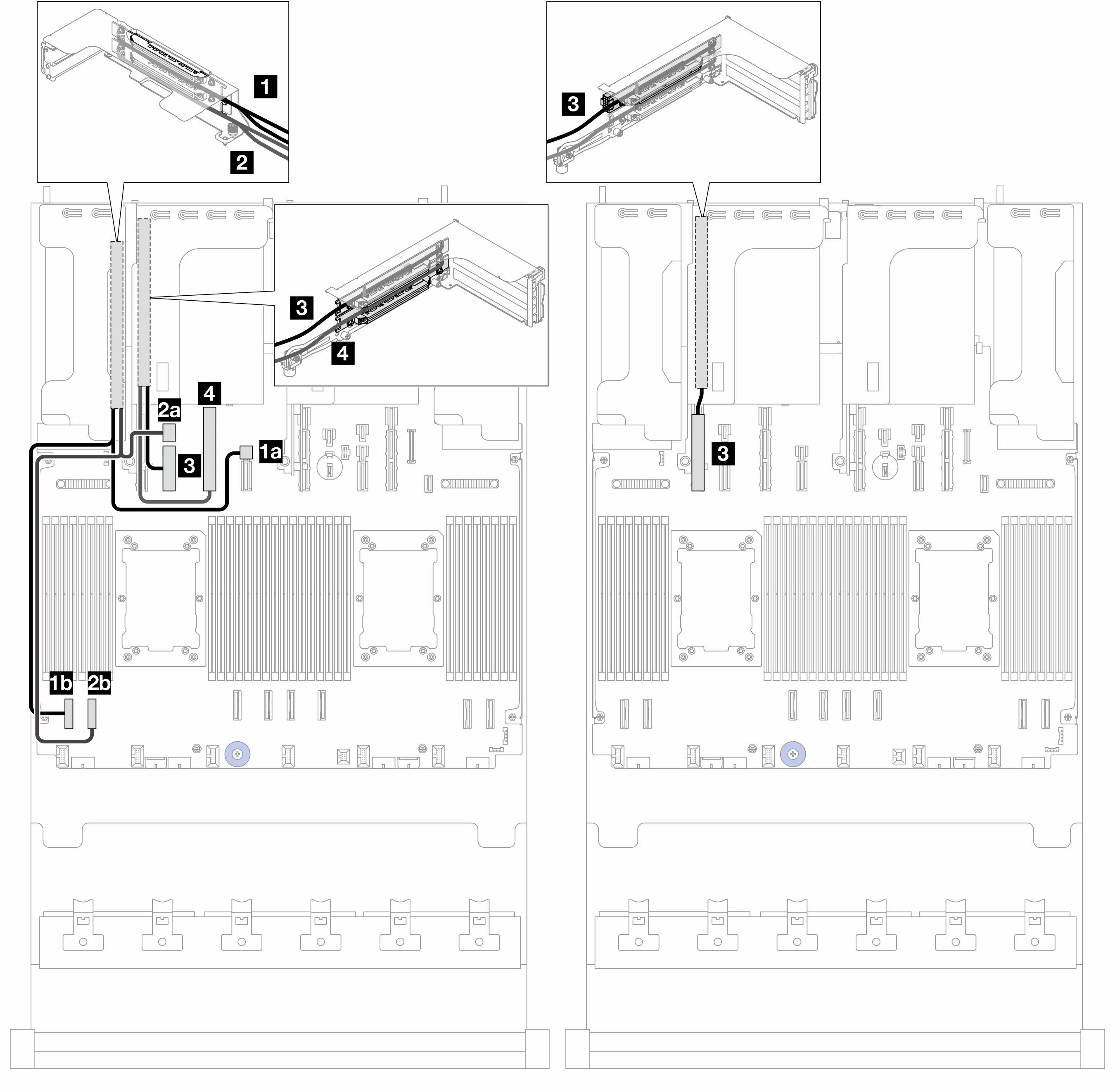

與處理器 2 對應的擴充卡的纜線佈線

從 | 至(處理器板) | 纜線長度 |
---|---|---|
1 插槽 9 上的擴充卡 | 1a PWR 12 | 500/400 公釐 |
1b PCIe 8 | ||
2 插槽 10 上的擴充卡 | 2a PWR 23 | 500/400 公釐 |
2b PCIe 7 | ||
3 插槽 6 上的擴充卡 | 3 PCIe 與 PWR 14(當插槽 8 被佔用時) | 350 公釐 |
3 PCIe 與 PWR 15(當插槽 8 為空時) | 300 公釐 | |
4 插槽 7 上的擴充卡 | 4 PCIe 與 PWR 13 | 300 公釐 |

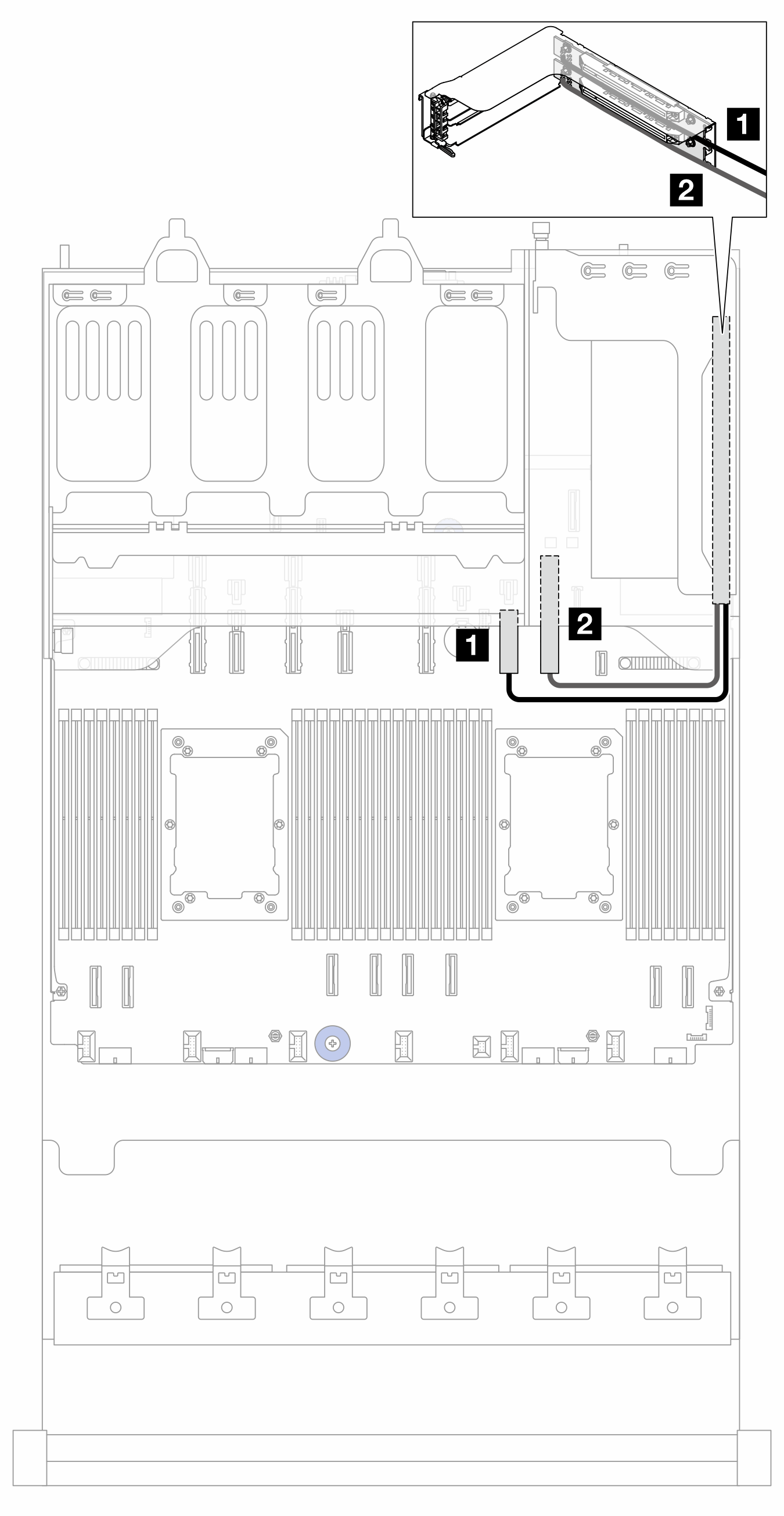

配備 8 x 2.5 吋後方機槽的配置中的擴充卡的纜線佈線

從 | 至(處理器板) | 纜線長度 |
---|---|---|
1 插槽 1 上的擴充卡 | 1 PCIe 與 PWR 10 | 350 公釐 |
2 插槽 2 上的擴充卡 | 2 PCIe 與 PWR 9 | 300 公釐 |
