硬碟背板纜線佈線：3.5 吋機箱
本節提供配備 3.5 吋前方機槽的伺服器型號的背板纜線連接資訊。
電源線連接
註
- 如需瞭解每個硬碟背板上的接頭，請參閱硬碟背板接頭。
前方背板 (BP1)：
12 x 3.5 吋 SAS/SATA 前方背板（當上方四個硬碟槽留空時，也可作為 8 x 3.5 吋 SAS/SATA 前方背板使用）
12 x 3.5 吋 AnyBay 前方背板（當僅連接背板上的 NVMe 接頭時，也可作為 12 x 3.5 吋 NVMe 前方背板使用）
中間背板 (BP10/11)：
4 x 2.5 吋 AnyBay 中間/後方背板（在只完成背板上的 NVMe 接頭佈線的情況下，也用來作為 4 x 2.5 吋 NVMe 中間/後方背板）
後方背板 (BP9)：
4 x 2.5 吋 AnyBay 中間/後方背板（在只完成背板上的 NVMe 接頭佈線的情況下，也用來作為 4 x 2.5 吋 NVMe 中間/後方背板）
4 x 3.5 吋 SAS/SATA 後方背板
以下以 4 x 3.5 吋後方背板作為 BP9 的範例進行說明。4 x 2.5 吋後方背板的纜線佈線方式類似。

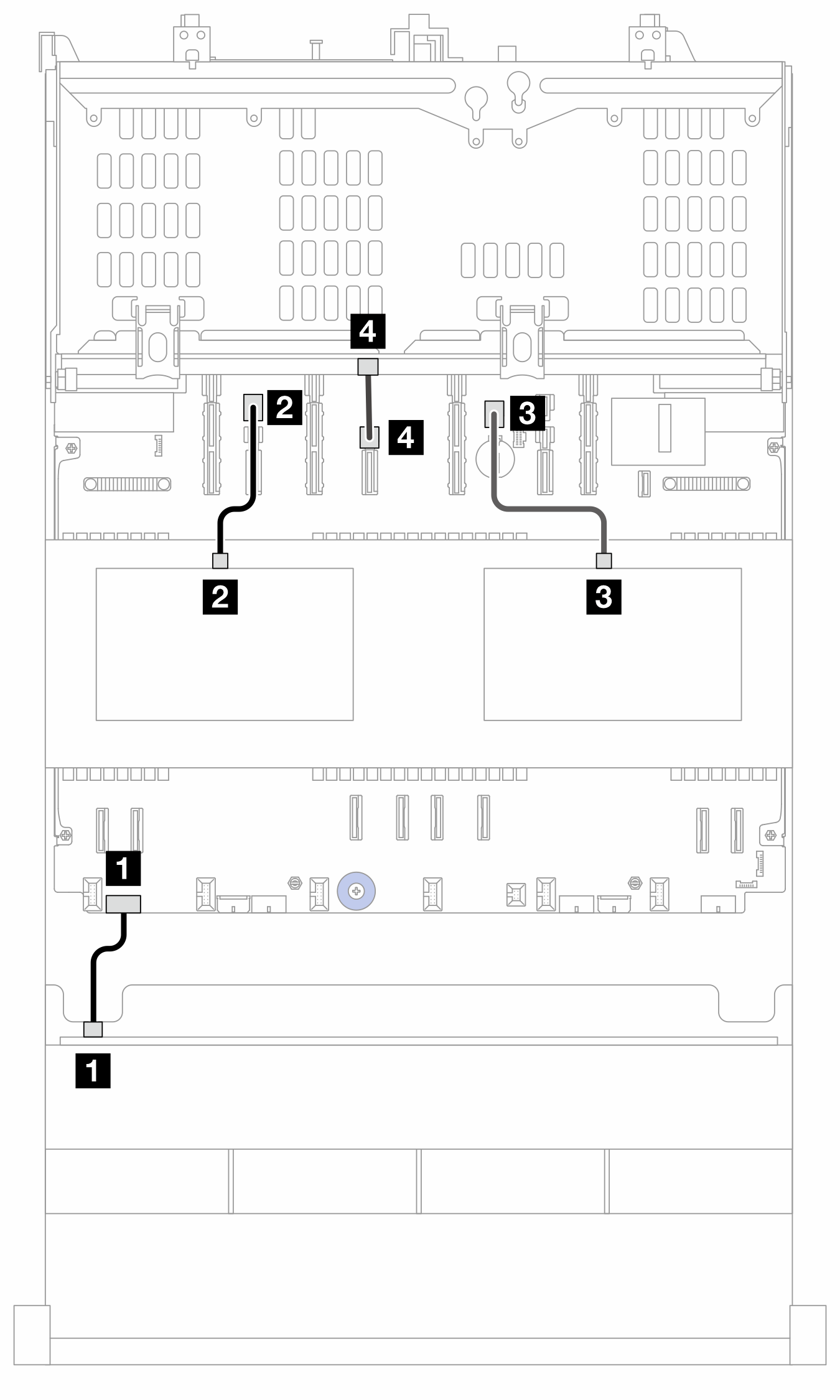

圖 1. 電源線連接
| 從 | 至（處理器板） | 長度 |
|---|---|---|
| 1 BP1：PWR | 1 PWR 1 |
|
| 2 BP10：PWR | 2 PWR 23 | 250 公釐 |
| 3 BP11：PWR | 3 PWR 21 | 250 公釐 |
| 4 BP9：PWR | 4 PWR 12 | 250 公釐 |
信號線連接
請根據您安裝的背板，參閱特定主題以瞭解信號線連接。
